09456000131

产品分类: 多芯线缆
厂牌: HARTING
产品描述:
供应商型号: 1195-2211-ND
供应商: Digi-Key
标准整包数: 1

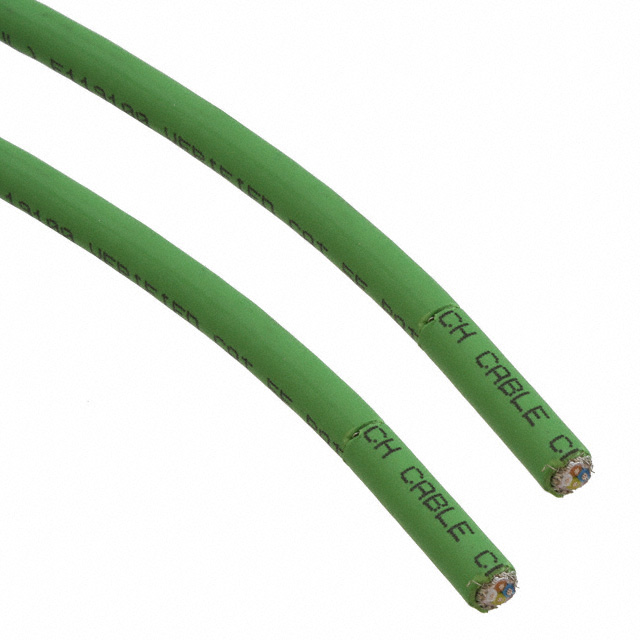

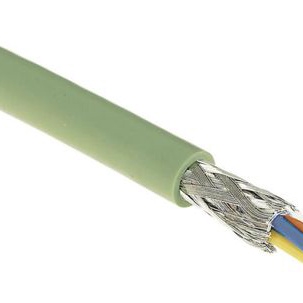

HARTING 多芯线缆 09456000131

09456000131概述

    HARTING PROFINET Type C Cable 4-wire, Cat. 5, PUR 技术手册概述

    产品简介


    HARTING PROFINET Type C电缆是一种专为工业应用设计的高性能网络电缆,符合PROFINET标准。这种四线、五类、PUR护套电缆适用于高速以太网通信(10/100 Mbit/s),并在柔性拖链和工业布线领域表现出色。它适用于PROFINET类型C布线,符合ISO/IEC 11801和EN 50173-1标准。

    技术参数


    以下是HARTING PROFINET Type C电缆的关键技术规格:
    | 参数 | 规格 |

    | 类型 | 四线、五类、PUR护套 |
    | 导体材料 | 挠性镀锡铜导线(AWG 22/7) |
    | 绝缘材料 | 聚乙烯(PE),直径1.5 mm |
    | 内层护套 | 防火热塑性共聚物(FRNC) |
    | 屏蔽层 | 铝箔覆盖,镀锡铜丝编织屏蔽层,编织覆盖率约85% |
    | 外护套 | 聚氨酯(PUR),防火阻燃,无卤素 |
    | 色码 | 白色、黄色、蓝色、橙色 |
    | 内护套颜色 | 白色 |
    | 外护套颜色 | 绿色(RAL 6018) |
    | 外径 | 6.3 mm 至 6.7 mm |

    产品特点和优势


    1. PROFINET兼容性:符合PROFINET标准,支持Fast Ethernet传输速率。
    2. 拖链应用:适用于工业现场中的拖链应用,确保电缆能够在复杂环境中稳定工作。
    3. 环保材料:符合RoHS标准,无卤素,UL认证。
    4. 机械性能:最小弯曲半径为7倍电缆直径,安装后为3倍直径,最大拉力可达150N。
    5. 电气性能:传输速率高达100Mbit/s,信号传输延迟为5.3 ns/m,特性阻抗为100 Ω±5 Ω。

    应用案例和使用建议


    该电缆常用于工厂自动化系统中,例如机器人控制、过程控制系统和工业以太网连接。具体应用示例包括:
    - 机器人控制:由于其优异的拖链性能,非常适合用于机器人手臂的实时数据传输。
    - 过程控制:在恶劣环境下保持稳定的数据传输能力,适用于化工、制药等行业。
    使用建议:
    - 在拖链环境中安装时,注意电缆的弯曲半径和拉力限制,避免过度弯曲或拉伸。
    - 定期检查电缆的屏蔽层和绝缘层,确保长期使用中的信号完整性。

    兼容性和支持


    - 兼容性:适用于所有HARTING 4针RJ45接头,易于安装。
    - 支持服务:HARTING提供专业的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电缆在使用过程中出现信号衰减
    - 解决方案:检查电缆的弯曲半径是否符合规范,确保没有过度弯曲;同时检查电缆的屏蔽层是否完整。
    2. 问题:电缆断裂
    - 解决方案:定期检查电缆的磨损情况,避免长时间承受过大的拉力和弯折。

    总结和推荐


    HARTING PROFINET Type C电缆凭借其卓越的电气特性和可靠的机械性能,在工业网络通信中表现出色。它适合于各种工业环境,特别是在需要高可靠性的拖链和柔性电缆应用中。我们强烈推荐使用这款电缆,以满足苛刻的工业需求。

09456000131参数

参数
65.62' (20.00m)
零件状态 在售
包装方式 袋装

09456000131厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09456000131数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09456000131 09456000131数据手册

09456000131封装设计

查看详情并下载
Symbol
Footprint
3D Model
