3644B/26 100SF

产品分类: 多芯线缆
厂牌: 3M
产品描述:
供应商型号:
供应商:
标准整包数: 0
3M 多芯线缆 3644B/26 100SF

3644B/26 100SF概述

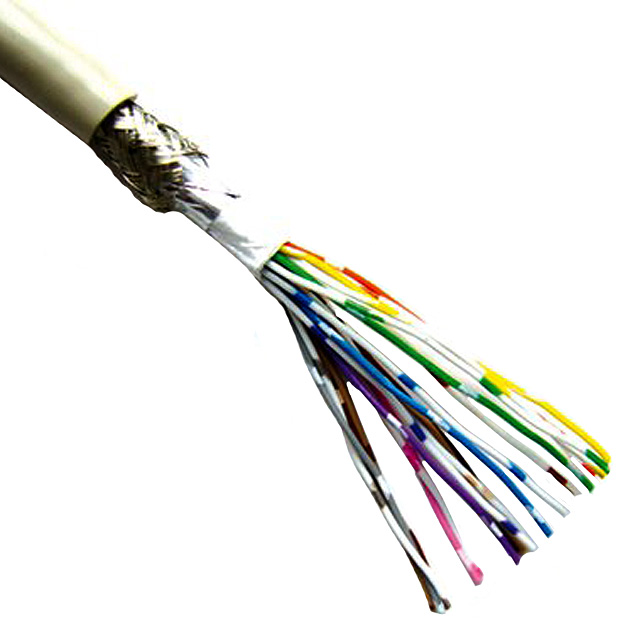

    # 3M™ Round, Shielded/Jacketed, Disc. Wire Cable 28 AWG Stranded, Twisted Pair, PO/PVC 3644X Series

    产品简介


    3M™ Round, Shielded/Jacketed, Disc. Wire Cable 是一款高质量的屏蔽/护套式电缆,适用于广泛的电气和电子应用。这款电缆采用 28 AWG 编织导线设计,双屏蔽结构,为信号传输提供优异的抗干扰能力,同时具备良好的绝缘和机械强度。它主要应用于北美市场(符合 NEC 725 CL2 和加拿大 FT1 标准)以及欧盟市场(<50V)。此外,其环保特性使其符合 RoHS 标准。
    应用领域:
    - 家庭娱乐系统
    - 工业自动化设备
    - 办公室布线和网络
    - 高可靠性连接要求的应用场景

    技术参数


    物理特性
    - 护套材料:聚氯乙烯 (PVC)
    - 颜色:米黄色(Beige)
    - 标记标准:
    - (UL) CL2 75°C 28 AWG 3M XX AWM IIA/B 80°C 150V FT1 EU <50V
    - 导体组成:7 × 36 [7 × 0.127] tinned stranded copper,28 AWG
    屏蔽结构
    - 双屏蔽:铝箔 + 聚酯薄膜复合屏蔽,覆盖率 90%
    - 外层屏蔽:镀锡铜编织屏蔽
    - 平均屏蔽效能:35 dB
    电气特性
    - 电压等级:
    - 美国:N.E.C. 725 CL2, 150V
    - 加拿大:150V
    - 欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 英尺
    - 特性阻抗:
    - 不平衡:63 Ω
    - 平衡:100 Ω
    - 电容:24.2 pF/英尺 (79.4 pF/米)
    - 电感:0.10 μH/英尺 (0.33 μH/米)
    - 传播延迟:1.54 ns/英尺 (5.05 ns/米)
    - 传播速度:66%
    环境条件
    - 温度范围:
    - 美国:CL2 最大 75°C
    - 加拿大:80°C
    - 阻燃性:符合美国 NEC 725 CL2 和加拿大 FT1 标准

    产品特点和优势


    1. 卓越的电磁屏蔽性能:双屏蔽结构确保出色的抗干扰能力,适合对信号完整性要求高的场合。
    2. 易于识别的色码导体:每根导体均有清晰的标识,便于快速接线和故障排查。
    3. 广泛的认证支持:符合多个国家和地区的主要标准(如 NEC 和 IEC),适合全球市场。
    4. 绿色环保:RoHS 合规,满足现代环保要求。
    5. 可靠性和耐用性:3M 提供一年质保,确保产品的长期稳定性。

    应用案例和使用建议


    应用案例
    - 在家庭影院系统中,用于视频信号传输,确保高质量音频/视频输出。
    - 在工业自动化中,作为信号电缆,减少外部噪声干扰,提升控制系统的响应速度和准确性。
    使用建议
    1. 环境适应性:选择合适的电缆长度和安装方式,避免过度弯曲或过热区域。
    2. 施工注意事项:布线时避免与其他强电流电缆交叉布置,以减少串扰影响。
    3. 长期维护:定期检查电缆屏蔽层的完整性,及时更换老化部件。

    兼容性和支持


    此电缆可广泛用于与 3M 接插件和其他主流品牌设备的配合使用,保证良好的互操作性。3M 提供专业的技术支持和售后服务,可通过官方电话或网站获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 屏蔽效果差 | 检查屏蔽层是否正确接地;确保屏蔽层无损坏。 |
    | 导体识别困难 | 查看产品附带的导体配对表,确保正确接线。 |
    | 信号质量下降 | 检查布线是否存在电磁干扰源;升级到更高屏蔽级别的电缆。 |

    总结和推荐


    3M™ Round, Shielded/Jacketed, Disc. Wire Cable 以其卓越的屏蔽性能、广泛的适用性和环保特性,在众多行业中表现出色。其符合 RoHS 标准且支持多种认证,使其成为可靠性要求高的应用场景的理想选择。强烈推荐给需要高性能、稳定性和易维护性的用户。
    推荐指数:★★★★★

3644B/26 100SF参数

参数
100.0' (30.5m)
零件状态 在售
包装方式 散装

3644B/26 100SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3644B/26 100SF数据手册

厂牌 PDF简要描述 下载
3M 多芯线缆 3M 3644B/26 100SF 3644B/26 100SF数据手册

3644B/26 100SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
