94803

厂牌: 3M
产品描述: 3M绝缘扁形端子, 母座
供应商型号: ET-5406900
供应商: 海外现货
标准整包数: 1

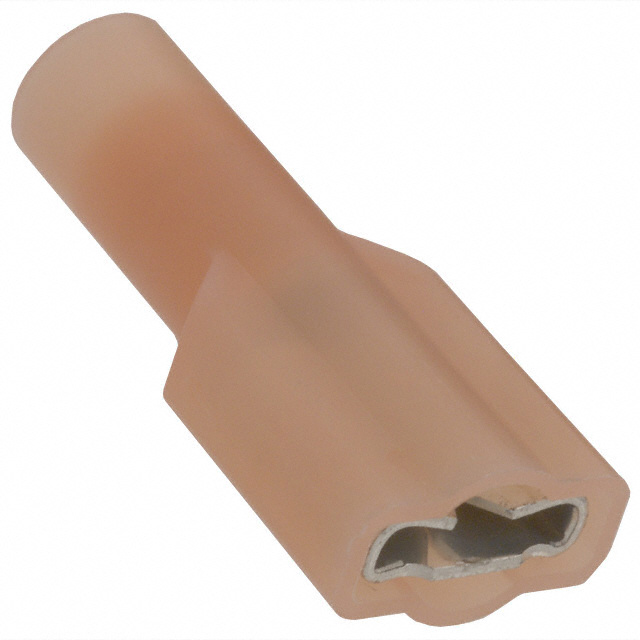

3M 端子 - 快速连接/快速断开端子 94803

94803概述


    产品简介


    本产品为3M公司的女性断开式尼龙绝缘快速连接终端(Female Disconnect, Nylon Fully Insulated),是一种专用于永久连接到裸露端子的电子元器件。这类元器件广泛应用于电气布线系统中,如建筑物内部布线、标牌和照明装置。它们的主要功能是通过一次性压接(crimp)实现与电线的可靠连接,具备高度的安全性和可靠性。

    技术参数


    | 参数 | 规格 |

    | 线径范围(AWG) | 22-18, 16-14 |
    | 末端尺寸(W’ x LWD) | 0.250 x 0.030 |
    | 杆体长度 | 0.305 mm |
    | 杆体内径 | 0.200 mm |
    | 最大绝缘直径 | 0.205 mm |
    | 最大电压额定值 | 600 V (建筑布线),1000 V (标牌或照明) |
    | 最高工作温度 | 221˚F (105˚C) |
    | 绝缘材料 | 尼龙 |
    | 接线端材料 | 黄铜 |
    | 镀层 | 锡 |

    产品特点和优势


    该产品具有多项独特的功能和优势:
    - 绝缘防护:采用尼龙材料提供全面的绝缘保护,确保电线连接的稳定性和安全性。
    - 高耐温性:最高工作温度可达221˚F (105˚C),适用于各种恶劣环境。
    - 可靠的连接方式:采用一次性压接技术,确保长期稳定和安全的连接。
    - 易于安装:只需将绝缘层剥离至3/8英寸,并使用推荐的3M压接工具进行安装即可。

    应用案例和使用建议


    该产品广泛应用于电气布线系统,例如建筑物内部布线、标牌和照明装置。对于这些应用场景,推荐使用以下步骤进行安装:
    1. 确保所有电气工作都遵循相应的电气规范。
    2. 在连接前先切断电源。
    3. 剥离电线末端3/8英寸的绝缘层。
    4. 使用推荐的手动工具进行正确的压接操作。

    兼容性和支持


    该产品仅适用于剥头后的绞合铜线(AWG)。可以适配在钢制或黄铜板上进行工厂安装,也可以在黄铜板上进行现场应用,但现场应用需要额外的应力缓解措施。3M公司提供全面的技术支持和售后服务,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定线径范围是否符合要求? | 参考数据表中的“Wire Range (AWG)”信息 |
    | 如何确保压接工具的选择正确? | 使用推荐的3M手动工具(TH-440、TH-450或TR-490)进行压接 |
    | 如何进行有效的应力缓解? | 对于现场应用的黄铜板,需添加额外的应力缓解措施 |

    总结和推荐


    总体而言,3M的女性断开式尼龙绝缘快速连接终端是一款可靠且高效的电子元器件,具有良好的耐温性、绝缘保护和易安装的特点。尤其适合用于需要高安全性和稳定性的场合。基于上述各方面考虑,我们强烈推荐这一产品。

94803参数

参数
长*宽*高 6.35mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

94803厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

94803数据手册

厂牌 PDF简要描述 下载
3M 端子 - 快速连接/快速断开端子 3M 94803 94803数据手册

94803封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.0723 ¥ 347.061
10+ $ 34.2595 ¥ 289.4931
50+ $ 29.3649 ¥ 248.1336
100+ $ 28.4206 ¥ 240.1542
200+ $ 26.8158 ¥ 226.5939
500+ $ 26.0072 ¥ 219.7611
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 347.06
