首页  >  产品百科  >  3600B/20SF

3600B/20SF

产品分类: 多芯线缆
厂牌: 3M
产品描述:
供应商型号: Q-3600B/20SF
供应商: 期货订购
标准整包数: 1

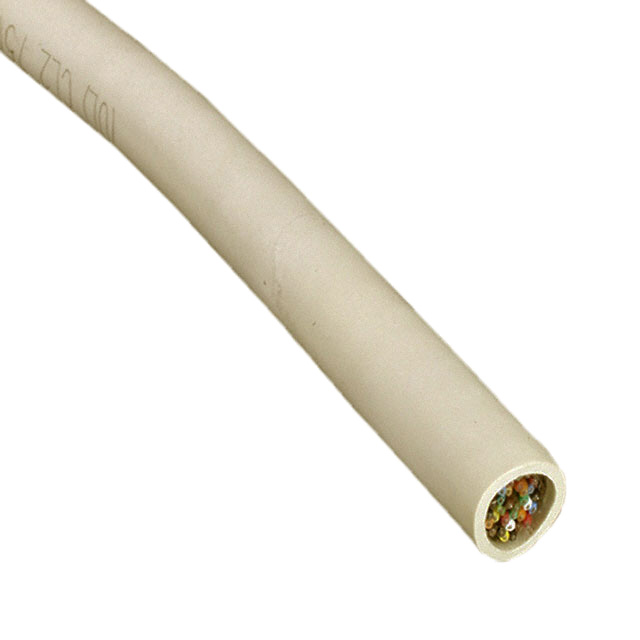

3M 多芯线缆 3600B/20SF

3600B/20SF概述

    3M™ Round, Shielded/Jacketed, Discrete Wire Cable 28 AWG Stranded, Twisted Pair, PVC/PVC 3600X Series

    产品简介


    3M™ Round, Shielded/Jacketed, Discrete Wire Cable 是一款高可靠性的电缆,专为需要卓越电磁干扰(EMI)和静电放电(ESD)保护的应用设计。这款电缆采用 28 AWG 绞合线芯,由双层屏蔽(铝箔和铜丝编织)组成,能够有效减少串扰,适用于平衡驱动的应用场合。其广泛应用于各类外部布线系统,符合美国国家电气规范(NEC)第 725 条(CL2)标准,确保产品具备良好的安全性和可靠性。

    技术参数


    - 导体规格: 28 AWG绞合铜线
    - 绞合线数: 每对7根细线绞合,每根直径0.127 mm
    - 绝缘材料: PVC
    - 护套材料: PVC
    - 颜色: 米色
    - 电压额定值:
    - 美国: NEC 725, CL2
    - 加拿大: 150 V
    - 欧洲: <50 V
    - 绝缘电阻: 大于1×10^10 Ω/10英尺
    - 特征阻抗:
    - 非平衡: 58 Ω
    - 平衡: 91 Ω
    - 电容:
    - 非平衡: 29.2 pF/英尺
    - 平衡: 18.5 pF/英尺
    - 电感:
    - 非平衡: 0.10 μH/英尺
    - 平衡: 0.15 μH/英尺
    - 传播延迟: 1.69 ns/英尺
    - 传播速度: 60%
    - 温度范围:
    - 美国: 75°C最大值
    - 加拿大: +80°C
    - 阻燃等级:
    - 美国: NEC 725, CL2
    - 加拿大: FT1
    - 环保合规: 符合RoHS标准

    产品特点和优势


    1. 灵活性: 28 AWG绞合铜线提供出色的柔韧性,方便布线。
    2. 低串扰: 双绞设计显著降低串扰,提高信号传输质量。
    3. 高效屏蔽: 双层屏蔽(铝箔和铜丝编织)提供卓越的EMI/ESD防护能力。
    4. 易于识别: 导体按色码标识,方便安装和维护。
    5. 环境友好: 符合RoHS标准,环保无害。

    应用案例和使用建议


    此电缆广泛应用于楼宇自动化、安防监控、工业控制等领域,适用于要求电磁屏蔽和信号完整性高的应用场景。建议在布线时注意弯曲半径,避免过度弯曲导致信号衰减或屏蔽失效。同时,定期检查连接点,确保信号传输稳定可靠。

    兼容性和支持


    该电缆可与其他同类设备和系统无缝对接。3M公司提供全面的技术支持和售后服务,客户可通过电话(800-225-5373)或访问官方网站(www.3Mconnectors.com)获取更多信息和技术文档。

    常见问题与解决方案


    - Q: 如何选择合适的电缆长度?
    - A: 根据实际应用需求选择合适长度的电缆,可选100英尺、200英尺和300英尺卷装。
    - Q: 如何确保电缆的屏蔽效果?
    - A: 正确安装并保持电缆的弯曲半径,避免过度弯曲,连接点需牢固可靠,以确保屏蔽效果。
    - Q: 如何判断电缆是否损坏?
    - A: 定期检查电缆外观是否有破损或变形,如发现异常及时更换。

    总结和推荐


    综上所述,3M™ Round, Shielded/Jacketed, Discrete Wire Cable是一款高性能的电缆产品,具有优异的屏蔽性能和信号传输能力。适用于各种严苛环境下的布线需求。强烈推荐在需要高性能电缆的应用场合使用此产品。

3600B/20SF参数

参数
长*宽*高 91.44m(长度)
零件状态 在售

3600B/20SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3600B/20SF数据手册

厂牌 PDF简要描述 下载
3M 多芯线缆 3M 3600B/20SF 3600B/20SF数据手册

3600B/20SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 985.1366 ¥ 8667.2321
库存: 5000
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 17334.46
直接购买
加入购物车
