3750/16SF

产品分类: 多芯线缆
厂牌: 3M
产品描述:
供应商型号: 517-3750/16SF
供应商: Mouser
标准整包数: 1

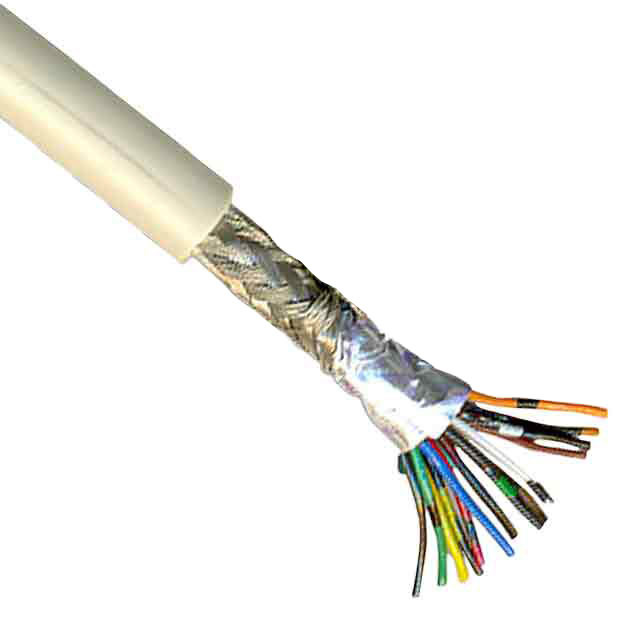

3M 多芯线缆 3750/16SF

3750/16SF概述

    3M™ Round, Shielded/Jacketed, Disc. Wire Cable 26 AWG Stranded, Twisted Pair, PVC/PVC 3750 Series 技术手册

    产品简介


    3M™ Round, Shielded/Jacketed, Disc. Wire Cable 是一款适用于多种工业和商业用途的高性能电缆。它采用26 AWG绞合线制成,具有双屏蔽层和彩色编码导体。此款电缆特别适合用于内部连接、仪器仪表布线和数据传输系统中,符合国家电气规范(NEC)第725部分的外部布线要求(CL2)。其广泛的应用领域包括自动化控制、数据通信网络以及音频视频信号传输系统。

    技术参数


    - 物理特性
    - 绝缘材料: 聚氯乙烯 (PVC)
    - 颜色: 灰色
    - 绝缘电阻: 大于 \(1 \times 10^{10} \Omega\) /10 ft (3 m)
    - 特征阻抗: 非平衡 (51 \(\Omega\)) 和 平衡 (100 \(\Omega\))
    - 电容: 35.6 pF/ft (116.8 pF/m) 非平衡; 18.1 pF/ft (59.4 pF/m) 平衡
    - 电感: 0.09 \(\mu\)H/ft (0.30 \(\mu\)H/m) 非平衡; 0.18 \(\mu\)H/ft (0.59 \(\mu\)H/m) 平衡
    - 传播延迟: 1.82 ns/ft (5.97 ns/m) 非平衡; 1.81 ns/ft (5.94 ns/m) 平衡
    - 传播速度: 56%
    - 电气特性
    - 电压等级:
    - 美国: NEC 725, CL2, 300V
    - 加拿大: 150V
    - 欧盟: <50V
    - 导体规格: 26 AWG 7 × 34 [ 7 × 0.160 ] 编织镀锡铜丝
    - 屏蔽层: 0.001 英寸 (0.03 mm) 厚铝/聚酯薄膜箔和90%覆盖率镀锡铜编织网
    - 温度等级:
    - 美国: CL2, 最大75°C
    - 加拿大: 80°C
    - 环境特性
    - 阻燃等级:
    - 美国: NEC 725, CL2
    - 加拿大: FT1

    产品特点和优势


    1. 高功率传输能力: 26 AWG绞合线可承载更高的电流,适合I/O布线。
    2. 低串扰: 双绞设计减少串扰,适合平衡驱动应用。
    3. 电磁干扰保护: 双屏蔽层提供平均35 dB的屏蔽效果。
    4. 便于识别: 导体通过颜色编码易于区分。
    5. 环保合规: 符合欧盟RoHS和中国RoHS标准,无有害物质超标。

    应用案例和使用建议


    应用场景:
    - 工业自动化: 作为传感器与执行器之间的连接电缆。
    - 数据通信: 在高速数据传输系统中作为内部连接线。
    - 音频视频: 在专业音响和视频传输系统中用于信号传输。
    使用建议:
    - 安装注意事项: 安装时避免过紧弯曲,以保持电缆的电气性能。
    - 屏蔽处理: 确保屏蔽层有效接地,提高抗电磁干扰的能力。

    兼容性和支持


    - 兼容性: 此电缆兼容标准NEC和CE认证,适用于各种标准设备。
    - 技术支持: 用户可以通过官方渠道获取技术支持和服务,包括订购信息和技术咨询。

    常见问题与解决方案


    - 问题1: 电缆安装后信号质量不佳。
    - 解决方案: 检查安装时是否有过紧弯曲的情况,并确保屏蔽层正确接地。
    - 问题2: 电缆在高湿度环境中出现故障。
    - 解决方案: 使用适当的防护措施,如防水套管,以防止水汽侵入。

    总结和推荐


    总体而言,3M™ Round, Shielded/Jacketed, Disc. Wire Cable 26 AWG Stranded, Twisted Pair, PVC/PVC 3750 Series是一款性能优异的电缆,具有高效能和可靠性,特别是在工业自动化、数据通信等领域表现出色。推荐在需要高可靠性和低电磁干扰的场合使用。

3750/16SF参数

参数
50.00' (15.24m)
零件状态 在售
包装方式 散装

3750/16SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3750/16SF数据手册

厂牌 PDF简要描述 下载
3M 多芯线缆 3M 3750/16SF 3750/16SF数据手册

3750/16SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 305.7372 ¥ 2583.4793
10+ $ 289.4745 ¥ 2446.0595
25+ $ 270.249 ¥ 2283.6041
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2583.47
