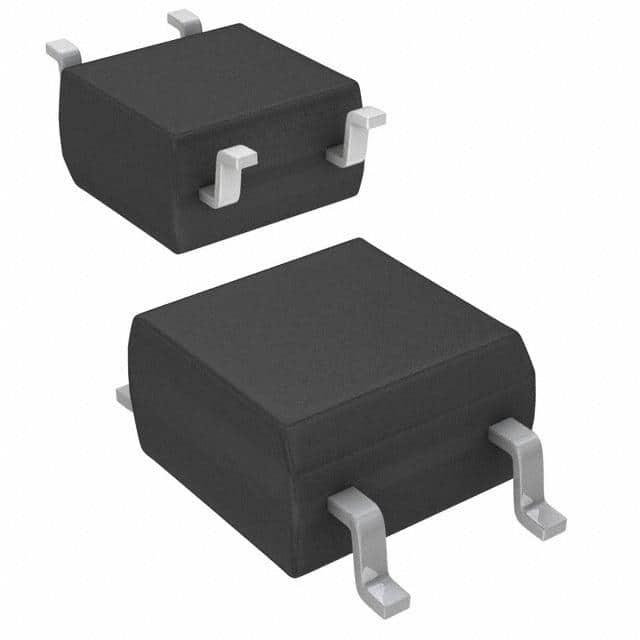

ASSR-4110-003E

产品分类: 固态继电器
厂牌: BROADCOM
产品描述: Broadcom 固态继电器, ASSR-4110系列, 表面贴装, 最大负载电流0.12 A, 最大负载电压400 V
供应商型号: AV-E-ASSR-4110-003E
供应商: Avnet
标准整包数: 100
BROADCOM 固态继电器 ASSR-4110-003E

ASSR-4110-003E概述

    Broadcom ASSR-41xx 系列光电耦合固态继电器技术手册

    1. 产品简介


    Broadcom的ASSR-41xx系列光电耦合固态继电器(Solid State Relay, SSR)是一种由砷化镓红外发光二极管(LED)输入级通过光耦合到高电压输出检测电路构成的产品。该系列继电器相当于一个双向信号开关,可应用于多种用途,如电信切换、数据通信、工业控制、医疗、安全等。其中ASSR-4110和ASSR-4111为单通道配置,等效于一个电磁继电器(EMR),而ASSR-4120为双通道配置,等效于两个EMR。这些继电器提供多种封装选项,如4引脚SO、6引脚DIP、8引脚DIP和Gull Wing表面贴装。

    2. 技术参数


    - 输出承受电压: 400V
    - 电流额定值: 0.12A(对于单通道)、0.24A(DC连接)
    - 低导通电阻:
    - DC连接时:5.5Ω典型值
    - AC/DC连接时:8Ω典型值
    - 高速切换:
    - 开启时间(TON):0.1ms典型值
    - 关闭时间(TOFF):0.02ms典型值
    - 高瞬态抗扰度: >1kV/μs
    - 温度范围: 工作温度-40°C至+85°C
    - 绝缘电压:
    - 安全认证:UL1577认证3750Vrms 1分钟
    - 加拿大标准协会(CSA)认证

    3. 产品特点和优势


    - 紧凑型双向信号开关: 高集成度设计
    - 高可靠性: 在宽温范围内具备出色的稳定性和耐久性
    - 低功耗: 低输入电流,CMOS兼容
    - 快速响应: 快速的开关速度,适合需要高频切换的应用
    - 高瞬态抗扰度: 能够抵抗强干扰,提高系统稳定性

    4. 应用案例和使用建议


    - 电信切换: 用于电信网络中的信号转换
    - 工业控制: 适用于需要精确控制的自动化设备
    - 医疗设备: 用于要求高度可靠性的医疗设备
    - 安防系统: 适合安防系统中的安全控制
    建议根据具体应用需求选择合适的封装形式,例如,在空间受限的应用中选择SO封装,而在需要手动焊接的情况下选择DIP封装。确保使用适当的反向电压保护措施以避免过压损坏。

    5. 兼容性和支持


    - 兼容性: 与现有的电子设备和系统兼容
    - 支持和服务: 提供由Broadcom及其授权分销商提供的全面技术支持服务

    6. 常见问题与解决方案


    - 问题: 输入电流不足导致无法正常工作
    - 解决方案: 确保输入电流至少达到3mA
    - 问题: 输出电压超出额定值
    - 解决方案: 使用过压保护电路以防止过电压

    7. 总结和推荐


    Broadcom的ASSR-41xx系列光电耦合固态继电器凭借其高可靠性和灵活性,成为各类电子系统中的理想选择。它不仅满足了电信、工业控制等多个领域的应用需求,还具备优秀的电气特性和广泛的工作温度范围。综合以上因素,强烈推荐此系列产品用于需要高性能、高稳定性的场合。
    结语
    鉴于其出色的性能和广泛的适用性,Broadcom的ASSR-41xx系列光电耦合固态继电器无疑是目前市场上的一款非常优秀的产品。无论是在工业自动化还是医疗电子等领域,该系列产品都将发挥重要作用。

ASSR-4110-003E参数

参数
负载电压 0V~400V
输入电压 1.3V(DC)
控制电压 0V~800mV(DC)
开关功能 -
最大导通电阻 25Ω
负载电流额定值 120mA
输出类型 AC,DC
长*宽*高 4.3mm*4.4mm*2mm
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 管装

ASSR-4110-003E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ASSR-4110-003E数据手册

厂牌 PDF简要描述 下载
BROADCOM 固态继电器 BROADCOM ASSR-4110-003E ASSR-4110-003E数据手册

ASSR-4110-003E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.5625 ¥ 39.6938
400+ $ 2.5544 ¥ 22.2233
900+ $ 2.2386 ¥ 19.4758
2600+ $ 2.1525 ¥ 18.7268
库存: 7404
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 3969.38
