HSMS-286C-TR1G

产品分类: 肖特基二极管
厂牌: BROADCOM

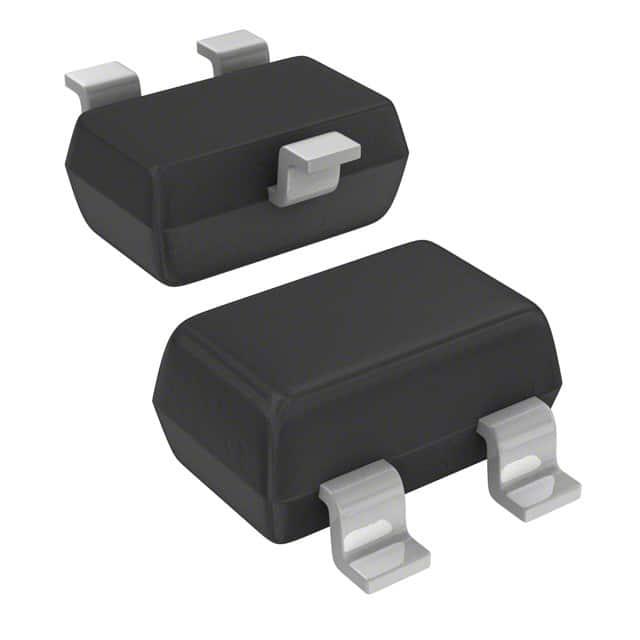

产品描述: 4V seriespair SOT-323 贴片安装 2.25mm*1.4mm*1mm
供应商型号: 516-1822-6-ND
供应商: Digi-Key
标准整包数: 1
BROADCOM 肖特基二极管 HSMS-286C-TR1G

HSMS-286C-TR1G概述

    高质量文章:HSMS-286x 系列表面贴装微波肖特基检波二极管

    1. 产品简介


    HSMS-286x 系列表面贴装微波肖特基检波二极管是由 Avago 生产的一系列高性能电子元件。这些二极管专为从 915 MHz 到 5.8 GHz 的频率范围设计,广泛应用于射频识别(RF/ID)和射频标签等领域。它们主要用于大信号检测、调制、射频到直流转换或电压倍增,是低成本且高效的解决方案。

    2. 技术参数


    - 包封类型:SOT-23/SOT-143/SOT-323/SOT-363
    - 最大反向电压:4.0 V
    - 最高工作温度:150°C
    - 最低存储温度:-65°C
    - 热阻:SOT-23/SOT-143: 500°C/W, SOT-323/SOT-363: 150°C/W
    - 正向电压:单个二极管 250 mV(最小值),350 mV(最大值)
    - 电容:单个二极管 0.25 pF(典型值)
    - 视频带宽:2 MHz
    - 调幅灵敏度:-57 dBm(915 MHz),-56 dBm(2.45 GHz),-55 dBm(5.8 GHz)

    3. 产品特点和优势


    - 高检测灵敏度:在 915 MHz 频率下达到 50 mV/µW,在 2.45 GHz 和 5.8 GHz 下分别达到 35 mV/µW 和 25 mV/µW。
    - 低 FIT 率:提供可靠性数据。
    - 独特的配置:SOT-363 包封内的多个未连接对可以增加灵活性,节省板空间并降低成本。
    - 高隔离度:HSMS-286K 型号具有高达 10 dB 的隔离度。
    - 一致的性能:匹配二极管确保一致的性能。
    - 更高的热导率:有助于更高的功率耗散。
    - 铅封选项:提供无铅选项。

    4. 应用案例和使用建议


    - RF/ID 应用:这些二极管适用于需要高灵敏度的无线通信应用,如 RFID 系统。
    - 射频标签:在需要高频检测的应用中,如无线标签和传感器系统。
    - 示例电路:915 MHz、2.45 GHz 和 5.8 GHz 的示例电路展示了如何将这些二极管集成到不同的频率范围内。
    使用建议:
    - 在选择适当的匹配网络时,需考虑频率和电路的宽带需求。
    - 避免调整电路以实现理想的单频匹配,这可能导致电路带宽变窄,易受温度和组件变化的影响。

    5. 兼容性和支持


    - 兼容性:与各种 SMT 设备兼容,方便组装。
    - 支持:Avago 提供了详尽的技术文档和应用指南,支持和维护服务也十分到位。

    6. 常见问题与解决方案


    - 问题:高频应用下的匹配问题。
    - 解决方案:使用分布式元件的设计方法,避免集中式元件,以提高宽带匹配效果。

    7. 总结和推荐


    HSMS-286x 系列表面贴装微波肖特基检波二极管凭借其出色的检测灵敏度、一致的性能和广泛的应用范围,成为了许多无线通信和射频应用的理想选择。对于需要高性能和可靠性的应用场合,推荐使用此系列二极管。其优秀的特性和广泛的适用性使其在市场上具有很强的竞争力。

HSMS-286C-TR1G参数

参数
配置 seriespair
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 4V
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
长*宽*高 2.25mm*1.4mm*1mm
通用封装 SOT-323
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HSMS-286C-TR1G厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMS-286C-TR1G数据手册

厂牌 PDF简要描述 下载
BROADCOM 肖特基二极管 BROADCOM HSMS-286C-TR1G HSMS-286C-TR1G数据手册

HSMS-286C-TR1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4605 ¥ 12.3412
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
