首页  >  产品百科  >  ED-527

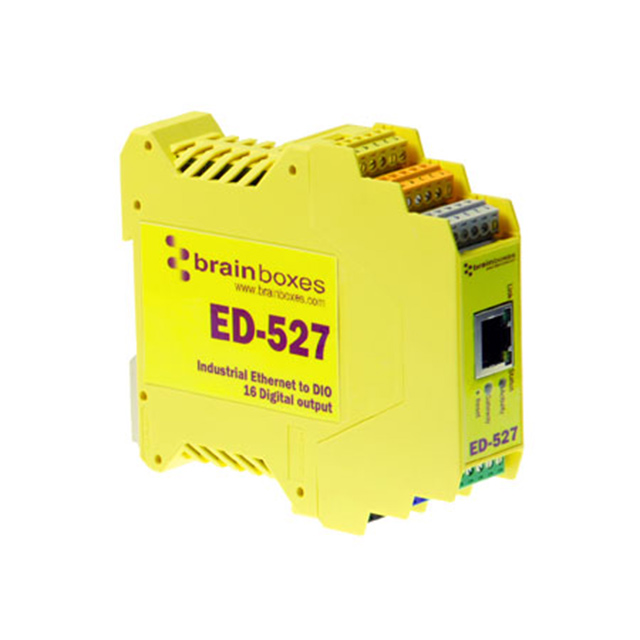

ED-527

产品分类: 计算机网络
厂牌: BRAINBOXES
产品描述: Brainboxes 以太网媒体转换器
供应商型号: 7898122
供应商: 海外现货
标准整包数: 1
BRAINBOXES 计算机网络 ED-527

ED-527概述

    ED-527 Ethernet 16 DO: 技术手册综述

    1. 产品简介


    ED-527是一款16通道数字输出模块,适用于工业控制与自动化应用。其主要功能包括通过以太网连接,实现远程控制与监测。该产品特别适合在工厂环境中控制和管理各种类型的负载,如照明、加热、流体和燃料流动控制,以及马达和安全设备等。

    2. 技术参数


    - 输出通道:16个非隔离输出通道
    - 最大输出电流:0.85A(在70°C以下),0.5A(在70-80°C)
    - 最大输出电压:36V
    - 保护功能:智能短路保护至36V,过温关断,静电放电防护至16kV
    - 输入电源:未调节+5VDC到+30VDC,具有反向极性保护
    - 隔离:1500 VRMS磁隔离
    - 工作温度范围:-40°C至+80°C(-40°F至+176°F)
    - 存储温度范围:-40°C至+85°C(-40°F至+185°F)
    - 相对湿度:5%至95%(非凝结状态)

    3. 产品特点和优势


    - 高电流和高压驱动能力:适合处理感性、容性和阻性负载。
    - 冗余双电源输入:增加可靠性,防止因单一电源故障导致的停机。
    - 易于安装:集成DIN导轨安装,带颜色编码的端子块简化接线。
    - 支持Modbus TCP协议:方便与各种工业控制系统集成。

    4. 应用案例和使用建议


    ED-527在工厂自动化中有着广泛的应用,例如用于控制车间内的灯光、加热系统、流体和燃料流量。它还能用于控制电动机、继电器、接触器、启动器和两位动作器等设备。具体应用时,用户可以利用附带的ASCII命令协议或Modbus TCP进行编程和监控。建议在使用前详细阅读手册并确保正确配置网络参数,以便更好地利用其远程监控和维护功能。

    5. 兼容性和支持


    - 软件兼容性:支持LabView、MATLAB、Agilent VEE等软件包。
    - 操作系统支持:兼容Windows、Linux(如Android和Raspberry Pi)等平台。
    - 制造商支持:提供终身网络、电子邮件和电话支持,以及Microsoft认证的驱动程序和工具。

    6. 常见问题与解决方案


    - 问题:设备无法识别。
    - 解决方案:检查网络设置,确保设备的IP地址与所在网络匹配。
    - 问题:输出电压不稳定。
    - 解决方案:确认负载电压不超过36V,同时检查是否存在短路。

    7. 总结和推荐


    ED-527是一款高性能的以太网数字输出模块,具备强大的工业级保护功能和广泛的兼容性,适用于各类工业自动化应用场景。鉴于其高度可靠性和易用性,我们强烈推荐使用ED-527来提升工厂自动化的效率和灵活性。

ED-527参数

参数
长*宽*高 22.6mm(宽度)*102mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

ED-527厂商介绍

Brainboxes是一家英国公司,专注于提供高质量的串口通信解决方案。公司主营产品包括USB转串口适配器、串口服务器、串口扩展器等,广泛应用于工业控制、医疗设备、零售终端、安防监控等领域。

Brainboxes的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质可靠:产品经过严格测试,确保在各种环境下稳定运行。
3. 服务周到:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
4. 应用广泛:产品适用于多个行业,满足不同客户的个性化需求。

总之,Brainboxes凭借其技术实力和优质服务,已成为串口通信领域的佼佼者。

ED-527数据手册

厂牌 PDF简要描述 下载
BRAINBOXES 计算机网络 BRAINBOXES ED-527 ED-527数据手册

ED-527封装设计

查看详情并下载
Symbol
Footprint
3D Model
