1-2320402-4

产品分类: 计算机网络
厂牌: TE CONNECTIVITY
产品描述: Ethernet Switch 8-Port 1000Mbps
供应商型号: N-1-2320402-4
供应商: 云汉优选
标准整包数: 0
TE CONNECTIVITY 计算机网络 1-2320402-4

1-2320402-4概述

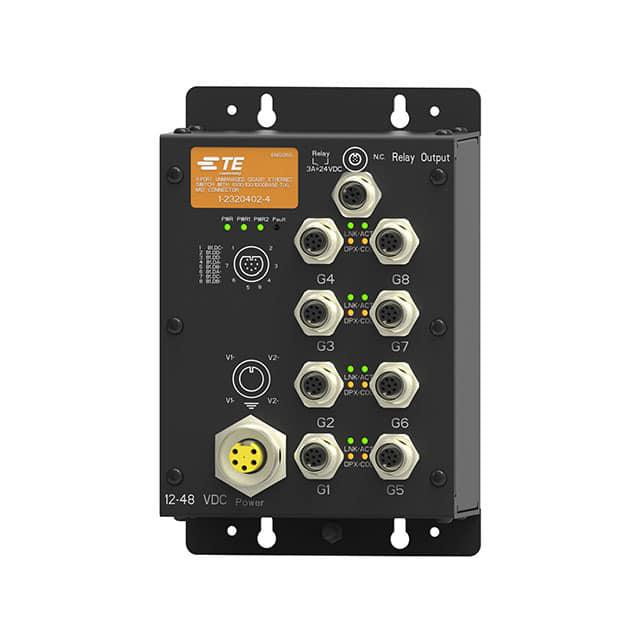

    8-Port EN50155 Gigabit Ethernet Switch: 技术手册概览

    产品简介


    产品类型:8端口EN50155千兆以太网交换机是一款无管理型工业以太网交换机,具有两个旁路(Bypass)端口。该交换机专为工业应用设计,如轨道交通、车辆和铁路应用等,符合EN50155标准。
    主要功能:
    - 支持10/100/1000M自适应网络传输。
    - 配备8个RJ45端口,采用M12连接器确保可靠操作。
    - 2个Bypass端口可在电源故障时保持网络连通性。
    - 具有反极性保护、过电流保护、冗余电源输入和广播风暴保护功能。
    应用领域:
    - 轨道交通系统
    - 车辆网络
    - 铁路通信

    技术参数


    - 端口配置:8个10/100/1000Base-T(X) M12连接器端口(8针M12 A型编码)
    - 交换容量:全双工模式下最高支持8K MAC地址表
    - LED指示灯:
    - 绿色电源指示灯
    - 黄色电源故障指示灯
    - 橙色端口链路/活动指示灯
    - 橙色半双工/碰撞指示灯
    - 电力保护:过载电流保护,反极性保护,冗余输入电源,通过5针M23连接器提供12~48VDC和72~110VDC的双电源输入
    - 功耗:
    - 2.88W(最低配置)
    - 6.24W(中等配置)
    - 7.28W(高级配置)
    - 11.24W(最高配置)
    - 环境条件:
    - 工作温度:-40℃至70℃
    - 存储温度:-40℃至85℃
    - 工作湿度:5%到95%,非冷凝
    - 尺寸:125mm x 65mm x 196mm
    - 重量:967g 至 1235g
    - 防护等级:IP-40
    - 电磁兼容性:符合FCC Part 15,CISPR(EN55022)A类,EN50155(EN50121-3-2,EN55011,EN50121-4)
    - 抗干扰能力:符合EN61000-4-2 (ESD),EN61000-4-3 (RS),EN61000-4-4 (EFT),EN61000-4-5 (雷击),EN61000-4-6 (CS),EN61000-4-8,EN61000-4-11
    - 振动与冲击:符合IEC60068-2-27,IEC600068-2-6,IEC60068-2-32,EN61373

    产品特点和优势


    - EN50155认证:确保产品在轨道交通环境中稳定可靠运行。
    - 高防护等级:防护等级达到IP-40,适合恶劣工业环境。
    - 双冗余电源:支持12~48VDC和72~110VDC双重输入,提高可靠性。
    - Bypass功能:保障在网络电源故障时仍能保持连通性。
    - 丰富的电力保护机制:包括过载电流保护和反极性保护,有效防止损坏。
    - 全面的电磁兼容性:符合多项国际标准,减少干扰。
    - 卓越的抗振动与冲击性能:满足严格的工业环境要求。

    应用案例和使用建议


    应用场景:
    - 在地铁、火车车厢中实现车内网络连接。
    - 在车辆控制系统中,用于实时监控与通信。
    - 在铁路信号系统中,确保通信连续性。
    使用建议:
    - 在安装过程中,确保所有连接器插头正确安装且紧固,防止松动引起接触不良。
    - 考虑到环境因素,建议将设备放置在相对稳定的环境中,避免剧烈振动和高温。
    - 定期检查电源输入是否正常,保证设备持续供电。
    - 在布线时考虑电磁干扰,尽量避免电线交叉并保持合理间距。

    兼容性和支持


    - 该产品可以与各种标准的工业网络设备兼容,包括符合IEEE 802.3标准的网络设备。
    - 厂商提供详细的用户手册和技术支持服务,确保用户能够顺利安装和维护。
    - 产品配备远程故障检测功能,便于快速诊断和处理网络问题。

    常见问题与解决方案


    1. Q:如何连接设备到电源?
    - A:使用5针M23连接器连接到12~48VDC或72~110VDC的直流电源。确保电源正负极正确连接,避免反接。
    2. Q:设备连接后没有反应怎么办?
    - A:检查电源线连接是否牢固,电源电压是否在设备接受范围内。确认没有物理损伤,尝试重启设备。
    3. Q:设备发热严重,需要怎样处理?
    - A:检查设备周围是否有足够的通风空间,确保空气流通。若温度持续过高,可能是内部元件老化,需联系厂家进行检修。

    总结和推荐


    总结:
    8-Port EN50155 Gigabit Ethernet Switch作为一款专门面向工业环境的高性能交换机,在轨交车辆网络等领域表现优异。凭借其独特的双冗余电源和Bypass功能,它能够有效地提高网络稳定性,确保关键应用中的连续通信。此外,其坚固的外壳设计和优秀的电磁兼容性使其适用于严苛的工业环境。
    推荐:
    考虑到其出色的性能和广泛应用范围,强烈推荐该产品应用于轨道交通、工业自动化等领域的网络建设中。

1-2320402-4参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装

1-2320402-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2320402-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 计算机网络 TE CONNECTIVITY 1-2320402-4 1-2320402-4数据手册
