1-2320402-2

产品分类: 计算机网络
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: A141481-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 计算机网络 1-2320402-2

1-2320402-2概述


    产品简介

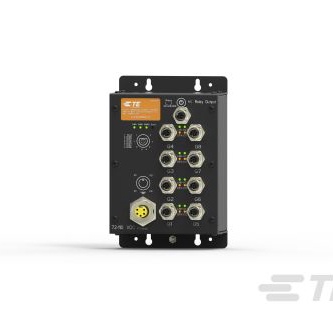

    8-Port EN50155 Gigabit Ethernet Switch 是一款专为工业应用设计的以太网交换机,支持高达1 Gbps的数据传输速率。它拥有8个10/100/1000Base-T(X)端口,并采用M12连接器,确保在恶劣环境下的可靠运行,如振动和冲击。这款无管理型交换机符合EN50155标准,广泛应用于铁路运输、车载设备及其它轨道交通领域。其特色功能包括双冗余电源输入、过流保护、反极性保护以及2个Bypass端口,可确保在网络断电时维持网络连通性。

    技术参数


    - 端口配置:8个10/100/1000Base-T(X)端口,均配备M12 A-coding连接器。
    - 技术标准:支持IEEE 802.3、IEEE 802.3u、IEEE 802.3ab和IEEE 802.3x协议。
    - MAC地址表:支持8K MAC地址存储。
    - LED指示灯:电源指示(绿灯)、故障指示(黄灯)、端口状态指示(绿灯或黄灯)。
    - 电源输入:双DC输入(12~48VDC)或72~110VDC输入,5-pin M23连接器。
    - 功率消耗:典型值分别为2.88W、6.24W、7.88W、11.24W。
    - 物理特性:IP-40防护等级,尺寸为125 x 65 x 196毫米,重量范围967g至1235g。
    - 环境适应性:
    - 存储温度:-40°C 至 85°C
    - 工作温度:-40°C 至 70°C
    - 相对湿度:5% 至 95%,不凝结
    - 电磁兼容性:符合FCC Part 15、CISPR (EN55022) Class A、EN50155标准。
    - 抗干扰能力:符合EN61000-4系列标准(包括静电放电、射频辐射、电快速瞬变脉冲群、浪涌、传导骚扰、工频磁场)。

    产品特点和优势


    该交换机以其坚固耐用的设计脱颖而出,适用于高震动和高冲击的工业场景。其双Bypass端口能够有效避免因单点故障导致的网络中断,提高系统的可靠性。此外,支持的多种电源输入方式增强了设备的灵活性,而内置的保护机制如过流保护、反极性保护进一步提升了产品的安全性和稳定性。这些特性使其成为轨道交通行业中不可或缺的核心设备之一。

    应用案例和使用建议


    应用案例
    - 铁路运输:作为列车车厢内的核心网络节点,实现车厢间数据的高效传输。
    - 智能交通系统:用于城市公交或地铁站台监控网络的构建。
    - 工业自动化:连接工厂生产线上的各类传感器和执行器。
    使用建议
    - 在部署前确保所有端口的物理连接稳固,尤其是使用M12接口的端口需检查密封性。
    - 若需扩展网络规模,建议合理规划VLAN划分以减少广播风暴的影响。
    - 定期检查设备的工作温度和湿度,避免长时间处于极端条件下运行。

    兼容性和支持


    该交换机支持多种主流工业通信协议,并且通过EN50155认证,保证了与其他符合此标准的设备之间的良好兼容性。厂商提供了详尽的技术文档和技术支持服务,用户可通过官方网站获取固件更新和故障排查指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查电源连接是否正确,确认电压范围符合要求。 |
    | 网络连接不稳定 | 调整端口速率至适配设备的最佳设置。 |
    | 故障指示灯亮起 | 查看供电线路是否存在短路或反接情况。 |

    总结和推荐


    综上所述,8-Port EN50155 Gigabit Ethernet Switch 是一款集高性能与高可靠性于一身的工业级以太网交换机。其卓越的抗干扰能力和丰富的保护功能使其非常适合严苛的工业环境。对于需要稳定网络连接的应用场景,强烈推荐选用此款产品。

1-2320402-2参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装

1-2320402-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2320402-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 计算机网络 TE CONNECTIVITY 1-2320402-2 1-2320402-2数据手册

1-2320402-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
