1.01.0067.44010

产品分类: 计算机网络
厂牌: HMS NETWORKS
产品描述: Ixxat 工业接口转换器, D-sub,9 引脚(串联)转D-sub,9 引脚(串联)
供应商型号: 2262732
供应商: 海外现货
标准整包数: 1
HMS NETWORKS 计算机网络 1.01.0067.44010

1.01.0067.44010概述

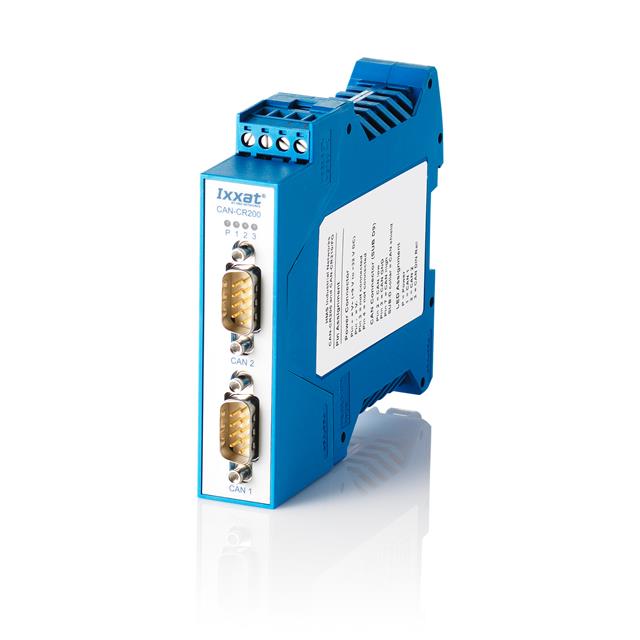

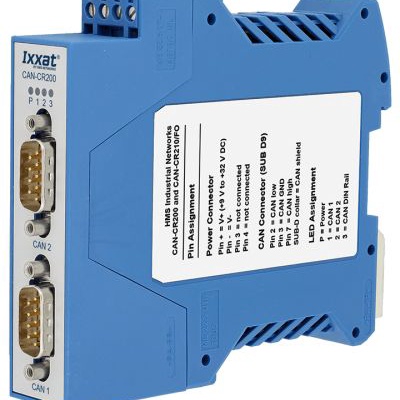

    # CAN Repeater 技术手册

    产品简介


    CAN Repeater(控制器局域网络中继器)是一种用于电气隔离、信号再生和构建星型或树形拓扑结构的电子元器件。它能够将两个独立的CAN网络段进行连接,从而增加可连接的节点数量。其独特的功能是能够在检测到故障段时自动隔离该段,确保剩余网络的通信不受影响。该产品由IXXAT公司设计制造,并具有出色的电磁兼容性和环境适应性。

    技术参数


    - 阻抗值:Rt = 120 Ω
    - 电源电压范围:9...35 V DC
    - 典型功耗:1.5 W
    - 波特率:最高可达888 kbps
    - 信号延时:约150 ns(相当于约30米总线长度)
    - 通信接口:高速:ISO 11898-2;低速:ISO 11898-3
    - 工作温度范围:-20°C...+70°C
    - 尺寸:110 x 75 x 22 mm
    - 隔离等级:1000 V (EN60950)

    产品特点和优势


    1. 电气隔离与信号再生:实现CAN网络段间的电气隔离和信号再生,避免了噪声干扰,提升了信号质量。
    2. 自动化故障检测与处理:自动检测并隔离故障网络段,显著提高了系统的稳定性和可靠性。
    3. 高灵活性:通过调整内部配置,如阻抗和波特率,满足不同的应用场景需求。
    4. 广泛的应用场景:适用于各种工业和商业环境,提供高可靠性的数据传输。

    应用案例和使用建议


    应用案例
    该CAN Repeater在工业控制系统中得到了广泛应用。例如,在汽车生产线中,可以利用该产品连接多个控制模块,确保它们之间的通信稳定。
    使用建议
    - 在安装时,确保电源供应和接地良好,以防止电气干扰。
    - 定期检查和测试系统,确保CAN Repeater能够正常工作。
    - 在出现故障时,首先检查网络连接和电源,然后再考虑其他因素。

    兼容性和支持


    - CAN总线兼容性:支持高速和低速CAN总线标准,适合多种网络架构。
    - 厂商支持:IXXAT公司提供了详细的用户手册和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:系统运行不稳定
    - 解决方案:检查电源和接地,确认没有电气干扰。
    2. 问题:网络通信中断
    - 解决方案:检查CAN Repeater是否正确配置,确保阻抗和波特率设置正确。
    3. 问题:故障段未自动隔离
    - 解决方案:重新检查错误检测机制,确认Lötbrücke配置正确。

    总结和推荐


    CAN Repeater凭借其卓越的电气隔离能力、自动化的故障检测和处理机制以及广泛的适用性,成为众多工业应用的理想选择。其高可靠性、易于配置和维护的特点使其在市场上具备强大的竞争力。我们强烈推荐该产品应用于需要高性能CAN网络连接的环境中。
