ED-038

产品分类: 计算机网络
厂牌: BRAINBOXES
产品描述:
供应商型号: 7898132
供应商: 海外现货
标准整包数: 1
BRAINBOXES 计算机网络 ED-038

ED-038概述

    ED-038 3 Port Digital In + 3 Relays 技术手册解析

    产品简介

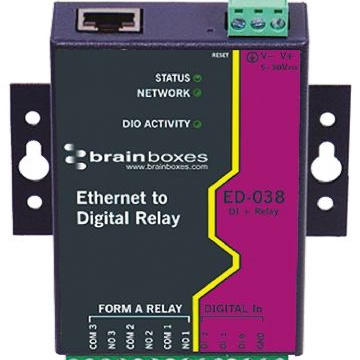

    ED-038是一款集成了3个数字输入端口和3个继电器输出端口的设备,设计用于工业自动化、楼宇自动化以及各种需要远程控制和监测的应用场景。该设备具备高电流和高电压驱动能力,适用于感性负载、容性负载和电阻性负载。此外,它提供了一个友好的软件界面,支持通过网络进行配置、监控和控制,兼容传统设备,使得系统集成变得更加容易。

    技术参数


    - 数字输入端口:3个非隔离式输入通道,可选择NPN或PNP传感器类型的上拉或下拉。
    - 逻辑电平:
    - 逻辑电平0:0V至+1V
    - 逻辑电平1:+3.5V至+30V
    - 继电器输出:3个形式A(单极单掷)继电器,接触器额定值为5A@30VDC,5A@250VAC,5A@110VAC,适用于电阻性负载和感性负载。
    - 脉冲输出:在额定负载下为0.3Hz。
    - 工作环境温度:0°C到+60°C(+32°F到+140°F)
    - 存储温度:-40°C到+85°C(-40°F到+185°F)
    - 相对湿度:5%至95%(非凝结状态)

    产品特点和优势


    - 多功能性:3个独立的数字输入端口和3个继电器输出端口,能够满足多种工业应用场景。
    - 易用性:提供用户友好的软件界面,简单配置和实时监控,便于维护。
    - 可靠性:内置Watchdog功能,确保在通信中断或硬件故障时仍能保持系统的稳定运行。
    - 兼容性:与传统设备兼容,易于集成现有系统。

    应用案例和使用建议


    - 工业自动化:例如工厂生产线的自动化控制,通过远程监测和控制各个生产环节。
    - 楼宇自动化:如智能建筑中的安防系统、照明控制等,利用其稳定的继电器输出进行各种设备的控制。
    - 推荐配置:对于需要高电流和高电压的应用,建议使用该设备来处理感性负载和电阻性负载。同时,为了提高系统的整体可靠性,可以考虑使用Watchdog功能来确保系统在异常情况下的稳定性。

    兼容性和支持


    - 操作系统兼容性:支持Microsoft Windows系列(32位和64位版本)、Linux等主流操作系统。
    - 软件开发工具支持:提供标准的COM端口接口,与LabView、MATLAB、Agilent VEE等常用软件兼容,便于用户继续使用现有的开发工具。
    - 维护和支持:提供终身保修和技术支持,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题:设备连接后无法识别。
    - 解决方案:检查电源连接是否正确,确认配置参数无误,并重新启动设备。
    - 问题:继电器输出不稳定。
    - 解决方案:检查负载类型和容量,确认是否符合继电器额定值要求,并调整相应的设置。

    总结和推荐


    ED-038是一款功能强大且用途广泛的工业级设备,尤其适合需要远程控制和监测的应用场合。它的易用性、兼容性和可靠性使其在市场上具有很强的竞争力。鉴于其出色的表现和广泛的应用范围,强烈推荐使用这款设备来构建稳定高效的自动化控制系统。

ED-038参数

参数
长*宽*高 116mm*100mm*26mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ED-038厂商介绍

Brainboxes是一家英国公司,专注于提供高质量的串口通信解决方案。公司主营产品包括USB转串口适配器、串口服务器、串口扩展器等,广泛应用于工业控制、医疗设备、零售终端、安防监控等领域。

Brainboxes的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质可靠:产品经过严格测试,确保在各种环境下稳定运行。
3. 服务周到:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
4. 应用广泛:产品适用于多个行业,满足不同客户的个性化需求。

总之,Brainboxes凭借其技术实力和优质服务,已成为串口通信领域的佼佼者。

ED-038数据手册

厂牌 PDF简要描述 下载
BRAINBOXES 计算机网络 BRAINBOXES ED-038 ED-038数据手册

ED-038封装设计

查看详情并下载
Symbol
Footprint
3D Model
