WS5M1001J

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 1KΩ ±5% 5W ±200ppm/℃ 导线安装 17.5mm(长度)
供应商型号: 1669905
供应商: 海外现货
标准整包数: 500

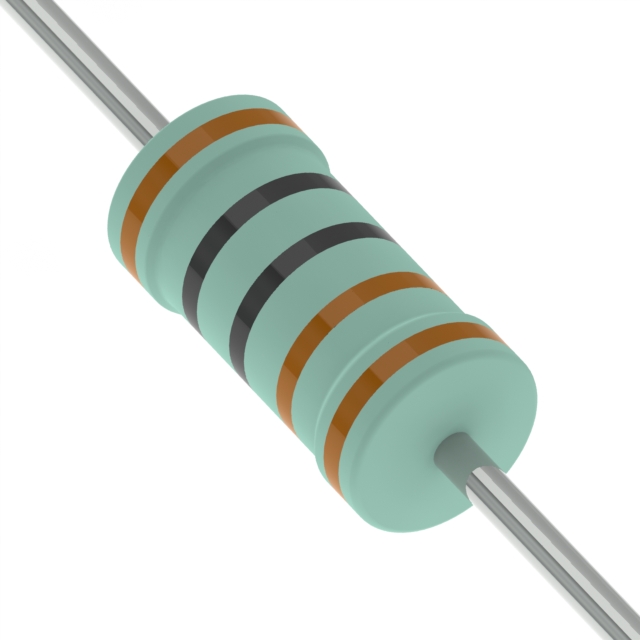

BOURNS 通孔电阻 WS5M1001J

WS5M1001J概述

    WS系列高浪涌耐受线绕电阻技术手册

    产品简介


    WS系列高浪涌耐受线绕电阻是Bourns公司生产的一种高性能电阻器,适用于多种应用场景。该电阻器采用低热阻陶瓷芯设计,具有较强的浪涌耐受能力,支持广泛的功率范围(1W至8W),符合RoHS环保标准,且具备UL 94V-0阻燃涂层材料。这些特性使其成为智能电表、可再生能源、工业设备、电源适配器/充电器、照明设备、仪器仪表及白色家电等领域理想的选择。

    技术参数


    - 额定功率:1W、2W、3W、5W、7W、8W
    - 温度系数:±200 ppm/°C
    - 工作温度范围:-55°C 至 +200°C
    - 最大电压:根据功率等级不同,最大电压在额定功率下不同
    - 额定电压下的温度循环试验:-55°C ±3°C 和 +155 ±2°C 的温度周期,持续时间2小时
    - 色码标记:遵循JIS C 0802标准
    - 电阻范围:E24标准值,如15Ω、20Ω、22Ω等
    - 耐过载能力:10倍额定功率下持续5秒,ΔR≤±(5% ± 0.05Ω)
    - 焊接性:245 ±3°C 下2.5 ±0.5秒,覆盖率大于95%
    - 绝缘电阻测试:电压>500 Vrms下持续1分钟,阻值>10^9 Ω
    - 浪涌性能:IEC 61000-4-5标准下的1.2/50μs指数波形

    产品特点和优势


    WS系列高浪涌耐受线绕电阻具有以下几个显著的优势:
    - 高浪涌耐受能力:通过1.2/50μs指数波形的浪涌试验,保证了产品的可靠性。
    - 低热阻陶瓷芯:使得产品在高温环境下依然保持稳定的电阻值。
    - 广泛的功率范围:覆盖了1W至8W的不同需求。
    - RoHS和UL认证:满足严格的环保和安全要求,适用于对环境有严格要求的应用场景。
    - UL 94V-0阻燃涂层材料:在恶劣环境中提供额外保护。

    应用案例和使用建议


    - 智能电表:由于具备高浪涌耐受能力,非常适合应用于可能遭遇雷击或其他瞬态电压冲击的环境。
    - 可再生能源系统:可以承受太阳能板或风力发电系统中可能出现的极端电压变化。
    - 工业设备:适用于需要高可靠性的工业控制系统。
    - 电源适配器/充电器:能够在恶劣环境下稳定运行,确保设备的安全和高效。
    使用建议:
    - 在高温环境下使用时,应注意散热问题,避免因过热导致电阻器损坏。
    - 为确保可靠性,建议进行负载寿命测试以验证实际使用环境下的性能。

    兼容性和支持


    WS系列电阻器设计上充分考虑了与其他电子元器件的兼容性,适用于各种标准电路板。Bourns公司提供全面的技术支持和售后保障,用户可以通过电话或官网获得及时的技术咨询和故障排查服务。

    常见问题与解决方案


    1. 问:如何正确读取色码标记?
    - 答:根据JIS C 0802标准,第一个色带代表第一位有效数字,第二个色带代表第二位有效数字,第三个色带代表乘数,第四个色带代表容差。
    2. 问:如何判断焊接质量?
    - 答:应检查245 ±3°C下2.5 ±0.5秒的焊接过程中电阻器的覆盖率是否超过95%。
    3. 问:在高温环境下使用时需要注意什么?
    - 答:应在电路设计中加入适当的散热措施,如增加散热片或改进通风设计,避免电阻器因过热而失效。

    总结和推荐


    总体而言,WS系列高浪涌耐受线绕电阻凭借其出色的浪涌耐受能力、广泛的应用范围及较高的稳定性,在多个领域都有着显著的应用优势。无论是对于对浪涌耐受能力要求极高的场合,还是追求环保和安全性标准的电子产品,它都是一个非常值得信赖的选择。强烈推荐在特定应用场景中使用该系列产品。

WS5M1001J参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 5W
温度系数 ±200ppm/℃
长*宽*高 17.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,卷带包装

WS5M1001J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

WS5M1001J数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS WS5M1001J WS5M1001J数据手册

WS5M1001J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.2938
2500+ ¥ 1.1929
库存: 1121
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 646.9
直接购买
加入购物车
