首页  >  产品百科  >  CRS0805-JX-102ELF

CRS0805-JX-102ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 1KΩ ±5% 250mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 10B-4158438-4
供应商: 国内现货
标准整包数: 5000

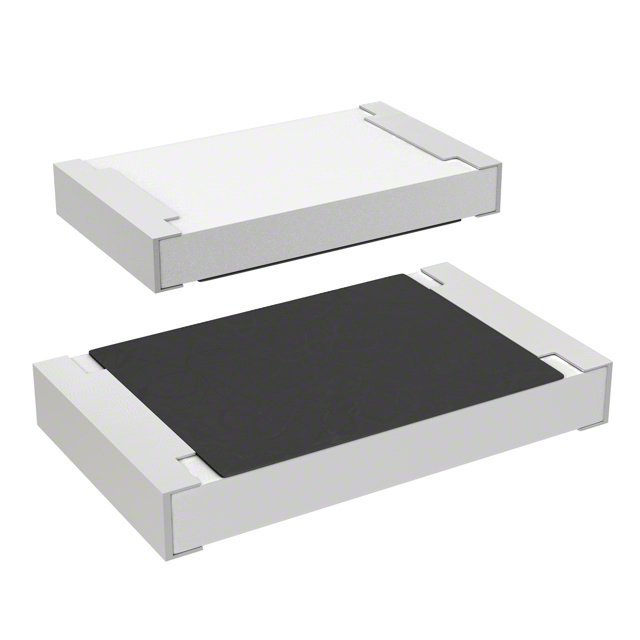

BOURNS 贴片电阻 CRS0805-JX-102ELF

CRS0805-JX-102ELF概述

    # CRS系列高功率防浪涌芯片电阻技术手册

    产品简介


    CRS系列高功率防浪涌芯片电阻是适用于各种严苛应用环境的高性能芯片电阻。该系列产品具备抗浪涌特性、宽广的阻值范围以及符合RoHS标准等特点。这些特性使得CRS系列芯片电阻广泛应用于脉冲电源应用、高压应用、消费电子产品、电信设备以及电源供应系统等领域。

    技术参数


    电气特性
    | 型号 | 功率等级(@70°C) | 工作温度范围 | 最大工作电压 | 最大过载电压 | 阻值范围 / 温度系数 | 容差 / 标准阻值 |
    ||
    | CRS0805 | 0.25 W | -55°C至+155°C | 150 V | 300 V | 1到9.9 欧姆 / ±200 PPM/°C | 1% / E96 + E24
    5% / E24 |
    | CRS1205 | 0.5 W | -55°C至+155°C | 200 V | 400 V | 10 欧姆 至 1 兆欧 / ±100 PPM/°C | 1% / E96 + E24
    5% / E24 |
    | CRS2010 | 1 W | -55°C至+155°C | 200 V | 400 V | 10 欧姆 至 1 兆欧 / ±100 PPM/°C | 1% / E96 + E24
    5% / E24 |
    | CRS2512 | 2 W | -55°C至+155°C | 300 V | 600 V | 10 欧姆 至 1 兆欧 / ±100 PPM/°C | 1% / E96 + E24
    5% / E24 |
    性能指标
    | 测试条件 | 规格 |

    | 短时过载 | 2倍额定电压或最大过载电压,ΔR≤±(2% + 0.1Ω),持续5秒 |
    | 可焊性 | 245±5°C,3±0.5秒,覆盖面积超过95% |
    | 焊接热冲击 | 260±5°C,10±1秒,ΔR≤±(1% + 0.1Ω) |
    | 负载寿命 | 潮湿环境:1.5小时通电,0.5小时断电,ΔR≤±(3% + 0.1Ω);1000小时满功率运行 |
    | 温度循环 | -55°C (30分钟), +25°C (2~3分钟), +155°C (30分钟), +25°C (2~3分钟),ΔR≤±(1% + 0.05Ω) 循环五次 |

    产品特点和优势


    CRS系列高功率防浪涌芯片电阻具有以下几个显著特点和优势:
    1. 抗浪涌特性:能够承受更高的瞬时电流峰值,确保设备在恶劣环境下稳定运行。
    2. 宽阻值范围:提供广泛的阻值选择,适用于不同的应用需求。
    3. 高可靠性:通过多项严格测试验证,能够在严苛环境中保持稳定性能。
    4. 低温度系数:降低温度变化对阻值的影响,提高整体电路稳定性。
    5. RoHS合规:符合RoHS环保标准,满足现代电子产品对环保的要求。

    应用案例和使用建议


    应用案例
    - 脉冲电源应用:例如电源适配器、变频器等,这些设备需要处理大量的瞬时电流波动,CRS系列电阻可以有效抑制浪涌现象,保护设备稳定运行。
    - 高电压应用:在需要处理高压的应用场合,如高压电源供应系统,CRS系列电阻可以提供更高的耐压能力,确保安全可靠。
    - 消费电子:适用于智能手机、平板电脑、智能家居设备等,这些设备通常需要体积小、效率高的组件,CRS系列电阻完美契合这一需求。
    - 电信设备:在电信基站、交换机等设备中,CRS系列电阻可以有效地保护敏感的通信电路,防止由于雷击等原因引起的电压波动损坏设备。
    使用建议
    - 在设计高功率应用时,应考虑电阻的工作环境和负载情况,确保其正常工作。
    - 在使用过程中定期检查电阻的工作状态,尤其是经过大量瞬时电流的情况后,应及时更换可能损坏的电阻。
    - 建议根据实际应用场景选择合适的型号,以确保最佳性能和可靠性。

    兼容性和支持


    CRS系列高功率防浪涌芯片电阻具有广泛的兼容性,可与各类电子元件和设备配合使用。厂家提供了详尽的技术文档和客户服务支持,以帮助用户解决在应用中可能遇到的问题。此外,用户还可以通过官方网站获取更多技术支持和下载相关的技术资料。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:电阻在高电流情况下出现异常发热。
    - 解决方案:检查电路设计,确保负载电流在电阻的额定范围内。如果超出额定值,更换为更高功率等级的电阻。
    2. 问题:电阻长时间使用后阻值发生变化。
    - 解决方案:重新校准阻值,必要时更换电阻。长期运行导致的阻值漂移可以通过定期检测来发现并及时处理。
    3. 问题:焊接过程中出现脱焊现象。
    - 解决方案:确保焊接工艺符合规范要求,适当调整焊接时间和温度,以保证良好的焊接效果。

    总结和推荐


    CRS系列高功率防浪涌芯片电阻凭借其出色的抗浪涌性能、宽阻值范围以及良好的环境适应能力,在众多应用领域表现出色。对于需要高可靠性、抗浪涌能力的产品,强烈推荐使用CRS系列电阻。在具体应用中,用户可以根据自身需求选择合适的型号,并严格按照厂家的技术规范进行安装和使用,以获得最佳的效果。

CRS0805-JX-102ELF参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRS0805-JX-102ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CRS0805-JX-102ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CRS0805-JX-102ELF CRS0805-JX-102ELF数据手册

CRS0805-JX-102ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.216
50000+ ¥ 0.1444
库存: 9995
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1080
