0201WMF8062TEE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 80.6KΩ ±1% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*230μm
供应商型号: 0201WMF8062TEE
供应商: 国内现货
标准整包数: 15000

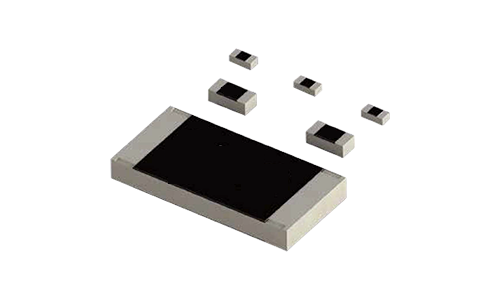

UNI-ROYAL 贴片电阻 0201WMF8062TEE

0201WMF8062TEE概述

    厚膜芯片电阻技术手册

    产品简介


    厚膜芯片电阻是一种广泛应用在现代电子产品中的关键组件。其产品系列涵盖从微型的01005到大型的2512封装尺寸,可以满足不同应用场景的需求。这些电阻具有优异的电气特性和稳定的工作性能,适用于导航设备、手机、电信设备、个人数字助理(PDA)、机顶盒、电表等多种电子产品中。

    技术参数


    厚膜芯片电阻的主要技术参数如下表所示:
    | 封装类型 | 尺寸(mm) | 最大工作电压(V) | 最大过载电压(V) | 工作温度范围(°C) | 额定功率(W) |
    |
    | 01005 | 0.4×0.2 | 15 | 30 | -55~+125 | 1/32 |
    | 0201 | 0.6×0.3 | 25 | 50 | -55~+155 | 1/20 |
    | 0402 | 1.0×0.5 | 50 | 100 | -55~+155 | 1/16 |
    | 0603 | 1.6×0.8 | 75 | 150 | -55~+155 | 1/10 |
    | 0805 | 2.0×1.25 | 150 | 300 | -55~+155 | 1/8 |
    | 1206 | 3.1×1.55 | 200 | 400 | -55~+155 | 1/4 |
    | 1210 | 3.1×2.6 | 200 | 500 | -55~+155 | 1/4 |
    | 1812 | 4.5×3.2 | 200 | 500 | -55~+155 | 1/3 |
    | 2010 | 5.0×2.5 | 200 | 500 | -55~+155 | 1/2 |
    | 2512 | 6.35×3.2 | 200 | 500 | -55~+155 | 3/4 |

    产品特点和优势


    1. 小型化设计:体积小巧,重量轻,特别适合高密度装配需求。
    2. 成本效益:节约组装成本,适合大规模生产。
    3. 适用性强:既可适用于波峰焊接,也可适用于回流焊接。
    4. 宽泛的应用领域:广泛应用于导航仪、移动电话、通信设备、个人数字助理(PDA)、机顶盒和电表等产品中。

    应用案例和使用建议


    厚膜芯片电阻被广泛应用于各种电子产品中,例如智能手机和平板电脑中的电源管理电路。这些电阻因其小尺寸和高可靠性而成为首选。在使用过程中,建议进行精确的电路布局设计,以确保电气性能和热稳定性。此外,还应注意合理分配电流负载,避免过载情况的发生。

    兼容性和支持


    厚膜芯片电阻与其他标准接口的电子元件高度兼容,确保了良好的互换性和广泛的适用性。厂商提供详尽的技术文档和支持服务,帮助客户解决在使用过程中可能遇到的问题。此外,厂商还提供了各种包装选项,以适应不同客户的需求。

    常见问题与解决方案


    1. Q:如何读取电阻值?
    - A:对于0805及以上的型号,通过四色代码标记;对于0402及以下的型号,通过三色代码标记。具体参考手册中的标记说明。
    2. Q:在高温环境下如何保证电阻的稳定性?
    - A:选择工作温度范围更广的型号,并确保散热设计良好。
    3. Q:如何测试电阻的焊锡性?
    - A:使用专门的测试设备检查覆盖面积,确保覆盖率达到95%以上。

    总结和推荐


    综上所述,厚膜芯片电阻以其小型化设计、优异的电气特性和广泛的应用范围,在现代电子设备中发挥着重要作用。我们强烈推荐使用这种高性能的电阻,特别是在需要高精度和可靠性的应用场景中。厂商提供的优质技术支持和售后服务也为用户带来了极大的便利。如果您正在寻找一款高性能且可靠的厚膜芯片电阻,这些型号无疑是理想的选择。

0201WMF8062TEE参数

参数
电阻值 80.6KΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*230μm
通用封装 0201
安装方式 贴片安装
包装方式 卷带包装

0201WMF8062TEE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0201WMF8062TEE 0201WMF8062TEE数据手册

0201WMF8062TEE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.002
45000+ ¥ 0.0019
150000+ ¥ 0.0019
库存: 45000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 30
