0805W8J0910T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 91 Ohms ±5% 1/8W ±100ppm/°C 0805
供应商型号: 11M-0805W8J0910T5E
供应商: 云汉优选
标准整包数: 100

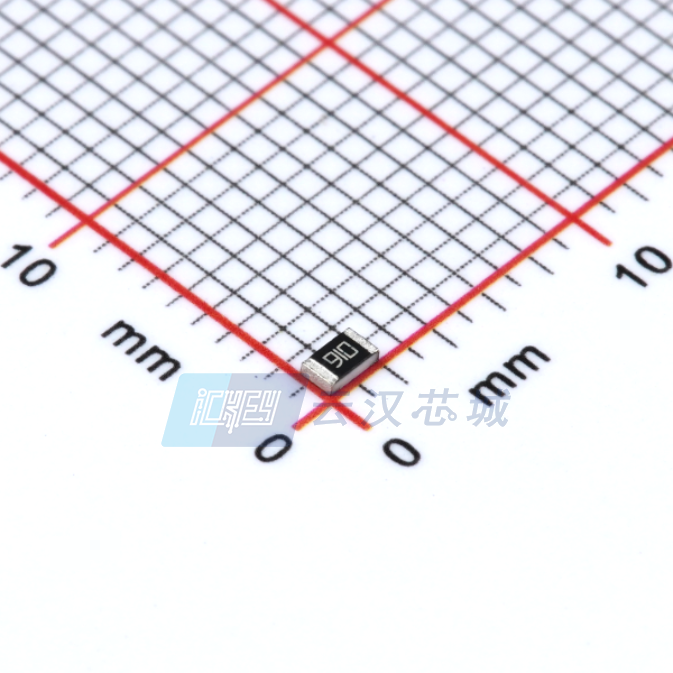

UNI-ROYAL 贴片电阻 0805W8J0910T5E

0805W8J0910T5E概述

    厚膜芯片电阻器技术手册

    产品简介


    厚膜芯片电阻器(Thick Film Chip Resistors)是由UNI-ROYAL制造的一种高品质电子元件,适用于导航仪(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量设备等多种应用领域。这些电阻器以小型化和轻量化设计为特点,有助于减少组装成本并匹配贴片机的使用。

    技术参数


    - 尺寸和封装类型:提供多种尺寸型号(01005、0201、0402、0603、0805、1206、1210、1812、2010、2512系列),分别对应不同的体积和功能需求。
    - 功率等级:支持不同的额定功率(例如:1/32W到1W)。
    - 容差:±0.5%至±5%不等,具体根据型号有所不同。
    - 阻值范围:从0.01Ω到10MΩ,具体阻值根据型号不同而变化。
    - 工作温度范围:-55℃至155℃,具体型号不同,温度范围略有差异。
    - 最大工作电压:不同型号的额定直流电压或正弦波交流电压范围在15V到500V之间。
    - 结构特性:采用厚膜工艺制造,具备高稳定性和可靠性。

    产品特点和优势


    1. 小型化和轻量化设计:显著减少了产品的体积和重量,非常适合用于对空间要求高的场合。
    2. 高精度:具有较高的容差精度,能够满足不同应用领域的需求。
    3. 宽阻值范围:支持从0.01Ω到10MΩ的广泛阻值选择。
    4. 广泛的适用性:适用于各种消费电子产品,如移动电话、导航设备等。
    5. 良好的耐温性:能够在极端的温度条件下正常工作。

    应用案例和使用建议


    厚膜芯片电阻器适用于各种消费电子产品中,如移动电话、GPS设备、电视接收器等。例如,在GPS设备中,这些电阻器可用于电路板上的信号处理部分。建议在选择电阻器时考虑阻值范围、功率等级和工作温度等因素,确保其符合具体应用场景的需求。

    兼容性和支持


    UNI-ROYAL提供全面的技术支持和维护服务。这些电阻器可以与其他标准的电子元器件兼容,使用方便,易于集成到现有的电路设计中。

    常见问题与解决方案


    1. 焊接问题:某些型号可能在焊接过程中出现短路现象,解决方案是调整焊接温度和时间。
    2. 精度问题:如果精度不符合要求,可能是由于环境温度过高或过低,应控制工作环境温度在推荐范围内。
    3. 耐高温性:长时间处于高温环境下,可能导致电阻器性能下降,应确保使用在规定的温度范围内。

    总结和推荐


    综上所述,厚膜芯片电阻器在性能、精度、稳定性等方面表现优异,且具备广泛的应用前景。针对不同应用场合,UNI-ROYAL提供了丰富的型号选择,建议用户根据具体需求进行合理选择。总体而言,UNI-ROYAL的厚膜芯片电阻器值得信赖,可以满足大多数电子设备的电阻需求。

0805W8J0910T5E参数

参数
电阻值 91Ω
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 650μm(高度)
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

0805W8J0910T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8J0910T5E 0805W8J0910T5E数据手册

0805W8J0910T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0011
1000+ ¥ 0.0009
3000+ ¥ 0.0008
10000+ ¥ 0.0007
50000+ ¥ 0.0007
库存: 7493
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.11
