CRM2512-FX-R500ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 500mΩ ±1% 2W ±100ppm/℃ 2512 贴片安装 6.3mm*3.1mm*800μm
供应商型号: 11MZ-CRM2512-FX-R500ELF
供应商: 云汉优选
标准整包数: 1

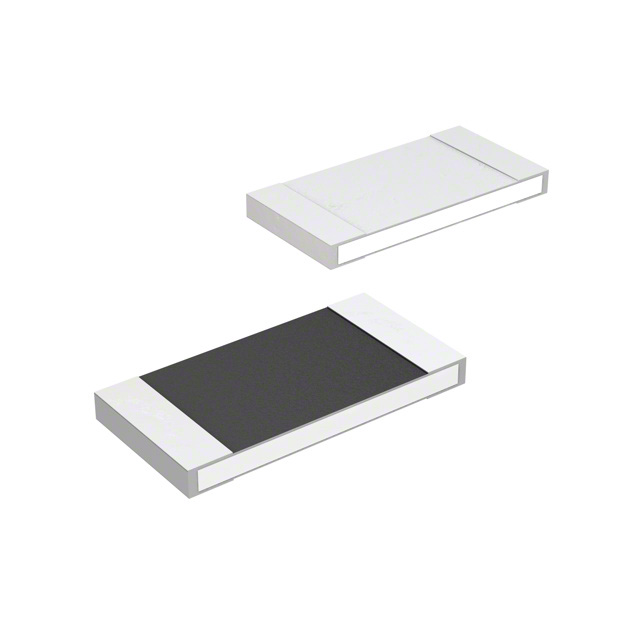

BOURNS 贴片电阻 CRM2512-FX-R500ELF

CRM2512-FX-R500ELF概述


    产品简介


    Bourns CRM2512系列芯片电阻是一款采用厚膜技术制造的高功率电流感应电阻。这款产品具备高达2瓦的额定功率,适用于标准的2512封装格式,适用于多种电路设计,特别是在电源电路中用于电流感应和限流。产品型号为CRM2512,符合RoHS标准,无铅。

    技术参数


    基本规格
    - 额定功率:2瓦(在70°C时)
    - 工作温度范围:-55°C到+155°C
    - 最大工作电压:1349mV(对于0.047Ω至0.91Ω的电阻值),300V(对于其他阻值)
    - 最大过载电压:2698mV(对于0.047Ω至0.91Ω的电阻值),600V(对于其他阻值)
    - 绝缘电阻:>1000兆欧姆
    - 零欧姆跳线最大额定电流:6A
    电阻值及公差
    - 电阻范围:0.047Ω至0.91Ω(E24值)
    - 1Ω至9.76Ω(E96 + E24值)
    - 10Ω至1兆欧(E96 + E24值)
    - ±1%与±5%的容差
    电气特性
    - 短期过载容差:1%容差<1%,5%容差<2%
    - 温度系数:±100 PPM/°C 或 ±200 PPM/°C
    - 脉冲负载特性:最高峰值功率可达1000瓦

    产品特点和优势


    独特功能与优势
    1. 高功率处理能力:具备2瓦的额定功率,能够在高温环境下稳定运行。
    2. 低电阻值选择:提供广泛的低电阻值选择,适合于电流感应应用。
    3. 高精度与可靠性:符合RoHS标准,无铅设计,适合现代电子制造要求。
    4. 宽温度适应性:工作温度范围从-55°C到+155°C,适合各种恶劣环境下的应用。
    5. 高绝缘电阻:超过1000兆欧的绝缘电阻确保了电气隔离的稳定性。

    应用案例和使用建议


    典型应用场景
    1. 电流感应:适合应用于需要精确电流测量的场合。
    2. 电源供应:适合应用于高功率电路中作为限流元件。
    3. 步进电机驱动:能够稳定地为电机提供电流控制。
    4. 开关电源中箝位电阻:适合应用于反激式电源中箝位电阻的设计。
    使用建议
    - 在实际应用中,应注意脉冲负载的持续时间和峰值功率,以避免因过热导致的损坏。
    - 建议在高温环境下使用时,适当降低额定功率,以提高可靠性和使用寿命。

    兼容性和支持


    兼容性
    - CRM2512系列电阻具有高通用性,能够广泛应用于不同类型的电源电路中,且与标准电路设计兼容。
    支持
    - Bourns公司提供了详细的技术文档和支持服务,用户可以参考这些资源进行设计验证和故障排除。
    - 公司网站上提供了详尽的法律免责声明和技术规格更新,确保用户了解最新的产品信息。

    常见问题与解决方案


    常见问题
    1. 温度对电阻值的影响:长时间在高温环境下工作可能导致电阻值漂移。
    2. 过载导致损坏:不适当的负载可能导致电阻过热和损坏。
    解决方案
    1. 温度管理:在高温环境下使用时,建议采用适当的散热措施,以减少温度影响。
    2. 负载管理:严格按照额定功率使用,避免长时间超负荷运行,定期检测电阻温度,确保其在安全范围内工作。

    总结和推荐


    综合评估
    CRM2512系列电阻凭借其高功率处理能力和宽温度适应性,在电流感应和高功率电路应用中表现出色。其高精度和可靠性使其成为许多复杂电路的理想选择。对于那些需要高精度、高稳定性的电流感应和限流应用来说,Bourns CRM2512系列电阻是一个非常不错的选择。
    推荐
    综上所述,Bourns CRM2512系列电阻是高功率电路设计的理想选择。如果您需要一款能在恶劣环境中保持高精度和可靠性的电阻器,这款产品值得考虑。

CRM2512-FX-R500ELF参数

参数
电阻值 500mΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.1mm*800μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRM2512-FX-R500ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CRM2512-FX-R500ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CRM2512-FX-R500ELF CRM2512-FX-R500ELF数据手册

CRM2512-FX-R500ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
