CMP0603AFX-3901ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 3.9KΩ ±1% 250mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 3769462
供应商: 海外现货
标准整包数: 10

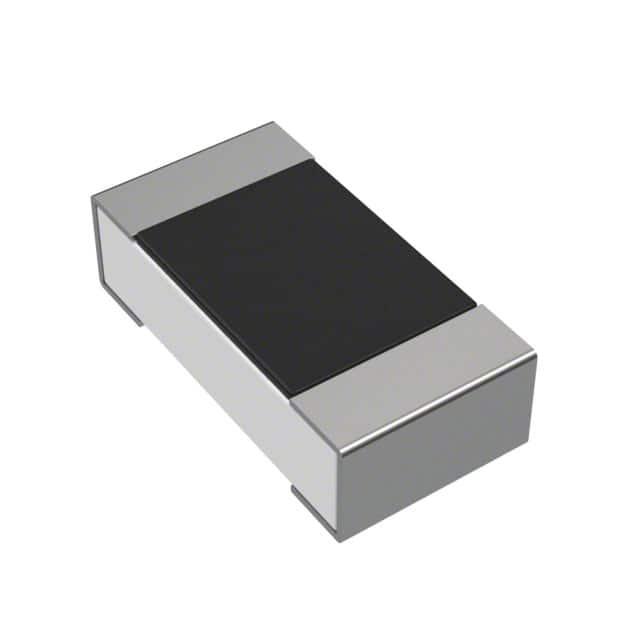

BOURNS 贴片电阻 CMP0603AFX-3901ELF

CMP0603AFX-3901ELF概述


    产品简介


    产品类型: 高功率抗浪涌薄膜电阻
    主要功能: 用于功率调节和电流限制,能承受高功率冲击,适用于多种电气和电子设备中。
    应用领域: 电源、数字仪表、消费电子产品、LED照明及工业控制板等领域。

    技术参数


    | 参数 | 规格 |

    | 功率等级(@ 70°C) | CMP0603A: 0.25 W
    CMP0805A: 0.5 W
    CMP1206A: 0.75 W
    CMP2010A: 1 W
    CMP2512A: 1.5 W |
    | 工作温度范围 | -55 °C 至 +155 °C |
    | 额定电压 | CMP0603A: 75 V
    CMP0805A: 200 V
    CMP1206A: 250 V
    CMP2010A: 200 V
    CMP2512A: 300 V |
    | 最大过载电压 | CMP0603A: 125 V
    CMP0805A: 300 V
    CMP1206A: 500 V
    CMP2010A: 400 V
    CMP2512A: 600 V |
    | 电阻精度 | ±1 %, ±5 % |
    | 温度系数 | 10 Ω 至 1 MΩ:
    ±100 ppm/°C 或 ±200 ppm/°C |

    产品特点和优势


    - 厚膜技术:采用先进的厚膜制造工艺,提高产品的可靠性和耐久性。
    - 高功率浪涌承受能力:能够在极端条件下稳定运行,适用于高要求的应用场合。
    - 符合环保标准:通过RoHS认证,不含卤素,符合AEC-Q200标准,适用于汽车和工业应用。
    - 应用广泛:广泛应用于电源、LED照明、工业控制板等领域,具有较高的市场竞争力。

    应用案例和使用建议


    - 电源:高功率芯片电阻可以在开关电源中作为限流元件,保护电路不受过流影响。
    - LED照明:由于LED驱动需要精确的电流控制,高功率抗浪涌芯片电阻可以有效保护LED,延长使用寿命。
    - 数字仪表:在仪表中,高功率芯片电阻可以确保信号传输的稳定性,减少噪声干扰。
    使用建议:在设计电路时,应考虑散热问题,特别是在应用全额定功率时,确保焊盘和线路尺寸合适,且板面温度不超过105°C。

    兼容性和支持


    - 兼容性:该系列产品可与大多数标准电子元件兼容,适用于广泛的电子设备。
    - 支持服务:Bourns公司提供详尽的技术文档和客户支持,包括电话和技术邮件咨询,以确保用户能够顺利应用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好的散热条件,优化PCB设计,增加散热片或风扇。 |
    | 电阻值不稳定 | 检查焊接质量,确认焊盘和线路尺寸符合要求。 |
    | 无法承受高电压冲击 | 检查电路设计,确保电压在额定范围内,适当增加滤波电容。 |

    总结和推荐


    综上所述,Bourns公司的CMP-A系列高功率抗浪涌芯片电阻具有出色的性能和稳定性,尤其适合高可靠性需求的应用场合。其在高温、高压和高功率冲击下的优异表现,使其成为电源、LED照明、工业控制板等领域的理想选择。建议在需要高可靠性的电子产品中优先选用该产品。

CMP0603AFX-3901ELF参数

参数
电阻值 3.9KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CMP0603AFX-3901ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CMP0603AFX-3901ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CMP0603AFX-3901ELF CMP0603AFX-3901ELF数据手册

CMP0603AFX-3901ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3491
100+ ¥ 0.275
500+ ¥ 0.2644
1000+ ¥ 0.2539
2500+ ¥ 0.2369
5000+ ¥ 0.2327
25000+ ¥ 0.2327
库存: 9100
起订量: 190 增量: 0
交货地:
最小起订量为:100
合计: ¥ 27.5
