PWR221T-50-2R00F

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 2Ω ±1% 50W ±100ppm/℃ TO-220-2 10.41mm*3.18mm*19.3mm
供应商型号: 652-PWR221T-50-2R00F
供应商: Mouser
标准整包数: 1

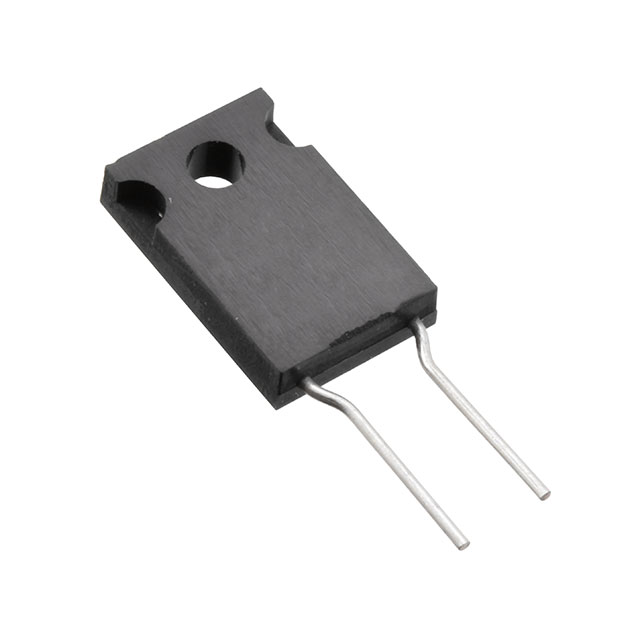

BOURNS 通孔电阻 PWR221T-50-2R00F

PWR221T-50-2R00F概述

    Bourns PWR221T-30系列功率电阻技术手册

    产品简介


    Bourns PWR221T-30系列是一款采用厚膜氧化铝陶瓷技术制造的TO-220封装功率电阻。适用于通信和工业应用中的电源供应系统。它特别适用于电流限制、电容器放电和电流测量电路。其广泛应用于电源供电、电机驱动、测试和测量以及整流器等领域。

    技术参数


    - 电阻值范围:0.02Ω 至 130KΩ
    - 额定功率:在25℃时为30W(无散热器时为2.25W)
    - 容差:±1%、±5%
    - 温度系数(TCR):对于不同电阻值范围,分别为±100 PPM/℃、±300 PPM/℃和±600 PPM/℃
    - 热阻:4.2℃/W
    - 电感量:最大0.1μH
    - 额定电压:√PR最大为250V
    - 击穿电压:2KV AC
    - 绝缘电阻:10GΩ
    - 工作温度:-55℃至+150℃

    产品特点和优势


    1. 低电感:通过陶瓷背板设计,减少了电感效应,使得电阻能够更快响应电流变化。
    2. 高可靠性:经过严格测试(如短时间过载、负载寿命、热冲击等),保证了产品的长期稳定性。
    3. AEC-Q200和RoHS合规:符合汽车电子和环保标准,适用于对质量和环保要求较高的应用场合。
    4. 大功率容量:额定功率高达30W,满足多种高功率需求的应用场景。
    5. 易于安装:采用TO-220封装,方便安装和维修。

    应用案例和使用建议


    1. 电源供电:适用于各种高功率电源系统,提供稳定可靠的电流限制和测量功能。
    2. 电机驱动:在电机驱动系统中用于限制启动电流,保护电机不受过载损坏。
    3. 测试和测量设备:可作为精密测量仪器的一部分,提供高精度的电阻测量功能。
    4. 整流器:用于将交流电转换为直流电,确保电流稳定。
    使用建议:
    - 在高温环境下使用时,应注意散热,以避免过热导致的电阻损坏。
    - 对于特殊应用场景,建议进行详细的性能验证和调整,确保达到最佳效果。

    兼容性和支持


    Bourns PWR221T-30系列与多种电子设备和元器件兼容,具有广泛的适用性。此外,Bourns提供了详尽的技术支持和维护服务,包括电话咨询、电子邮件技术支持等,帮助用户解决问题并提供必要的指导。

    常见问题与解决方案


    1. Q:产品在高温环境下的使用寿命是否会受到影响?
    - A:Bourns PWR221T-30系列在高温下进行了严格的测试,确保即使在125℃的工作环境中,其性能也能保持稳定。用户应确保适当的散热措施。

    2. Q:如何选择正确的电阻值?
    - A:根据应用需求选择合适的电阻值。可参考技术手册中的“常用电阻值”表格,选择最接近所需值的产品。对于特定应用,建议进行详细测试以确认最佳选择。
    3. Q:该产品是否适用于汽车应用?
    - A:是的,但需要确认具体应用是否符合Bourns的汽车级标准。在汽车应用中,用户应进行详细的测试和验证,确保其符合相关标准。

    总结和推荐


    Bourns PWR221T-30系列功率电阻以其出色的性能、高可靠性以及广泛的兼容性,成为众多应用领域的理想选择。尤其适合于高功率需求和要求严格的标准场合。强烈推荐用于需要高可靠性和高性能的电源管理系统。无论是在电源供电、电机驱动还是其他高精度测量场景中,都能发挥出色的作用。

PWR221T-50-2R00F参数

参数
电阻值
精度 ±1%
额定功率 50W
温度系数 ±100ppm/℃
长*宽*高 10.41mm*3.18mm*19.3mm
通用封装 TO-220-2
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR221T-50-2R00F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR221T-50-2R00F数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS PWR221T-50-2R00F PWR221T-50-2R00F数据手册

PWR221T-50-2R00F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.4185 ¥ 79.5863
10+ $ 5.753 ¥ 48.6129
25+ $ 4.806 ¥ 40.6107
50+ $ 4.2228 ¥ 35.6827
100+ $ 3.7368 ¥ 31.576
250+ $ 3.3048 ¥ 27.9256
库存: 143
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 79.58
直接购买
加入购物车
