CR0402-FX-4990GLF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 499Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ET-4153642
供应商: 海外现货
标准整包数: 10

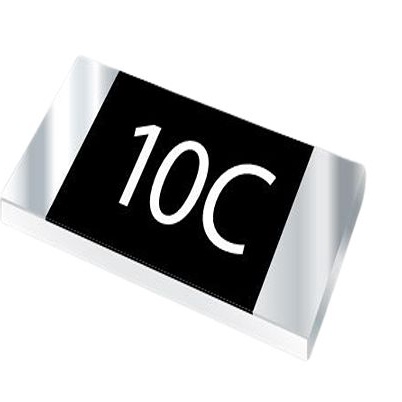

BOURNS 贴片电阻 CR0402-FX-4990GLF

CR0402-FX-4990GLF概述

    CR0402 贴片电阻产品介绍

    1. 产品简介


    CR0402 是一款小尺寸的贴片电阻,具有出色的电气特性和广泛的应用领域。此款电阻符合 RoHS 指令要求,适用于多种焊接工艺。该电阻特别适合用于空间受限的电路设计中,如智能手机、便携式医疗设备及各种消费电子产品。

    2. 技术参数


    - 额定功率:在70°C时为1/16瓦
    - 工作温度范围:-55°C至+155°C
    - 最大工作电压:50伏
    - 最大过载电压:100伏
    - 温度系数:100ppm/°C(1%)
    - 阻值范围:
    - 1%,E-96和E-24:10欧姆至10兆欧
    - 5%,E-24:1欧姆至20兆欧
    - 零欧姆跳线:<0.05欧姆
    - 包装:纸带和卷盘包装,符合EIA RS-481A标准
    - 封装尺寸:具体见上表

    3. 产品特点和优势


    - 小尺寸封装:尺寸紧凑,适合高密度集成设计。
    - 符合RoHS标准:环保设计,适合现代绿色制造标准。
    - 良好的焊锡性:三层终端处理过程增加了镍屏障,防止腐蚀并提供优异的焊锡性。
    - 广泛的阻值范围:满足各种应用需求。
    - 标准包装:易于管理且适用于自动化生产线。

    4. 应用案例和使用建议


    - 移动设备:如手机和平板电脑,在高集成度设计中需要高可靠性的小型电阻。
    - 医疗设备:便携式和植入式医疗设备对电子元件有严格的要求,CR0402 的高性能确保设备的稳定性。
    - 工业控制:在各种工业控制系统中,该电阻可以提供稳定的电流和电压控制。
    使用建议:
    - 在进行设计前,请根据具体应用需求选择合适的阻值和温度系数。
    - 确保在高温环境下工作的系统能够承受额定的最大过载电压。
    - 在组装过程中,遵循正确的焊接曲线以保证良好的焊锡质量。

    5. 兼容性和支持


    - 兼容性:CR0402 与常见的贴片焊接工艺兼容,适合自动化生产线上的大批量生产。
    - 支持:厂商提供了详细的技术资料和支持服务,确保客户能够顺利进行产品测试和批量生产。

    6. 常见问题与解决方案


    - 问题一:电阻在高温环境下不稳定。
    - 解决办法:选择更高温度等级的型号或调整电路设计以降低工作温度。
    - 问题二:焊锡过程中出现不良连接。
    - 解决办法:严格按照推荐的焊接曲线操作,并检查焊接设备的温度设置。

    7. 总结和推荐


    CR0402 贴片电阻是一款设计精良、性能稳定的产品,适用于多种高要求的应用场景。其小尺寸、高可靠性、广泛阻值范围以及优良的焊接性能使其在市场上具备很强的竞争力。强烈推荐在高集成度设计和需要严格控制温度的环境中使用。
    通过详尽的技术参数和实际应用案例分析,可以看出 CR0402 在电子元器件市场中的强大潜力和价值。

CR0402-FX-4990GLF参数

参数
电阻值 499Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0402-FX-4990GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0402-FX-4990GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0402-FX-4990GLF CR0402-FX-4990GLF数据手册

CR0402-FX-4990GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0047 ¥ 0.0401
2500+ $ 0.0032 ¥ 0.0273
5000+ $ 0.0026 ¥ 0.0217
10000+ $ 0.0022 ¥ 0.0182
50000+ $ 0.0019 ¥ 0.0158
100000+ $ 0.0016 ¥ 0.0133
库存: 18132
起订量: 1250 增量: 0
交货地:
最小起订量为:500
合计: ¥ 20.05
