PWR163S-25-R100FE

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 100mΩ ±1% 25W ±100ppm/℃ DPAK,SC-63,TO-252-3 贴片安装 8.13mm*8.22mm*3.17mm
供应商型号: PWR163S-25-R100FE
供应商: Master
标准整包数: 500

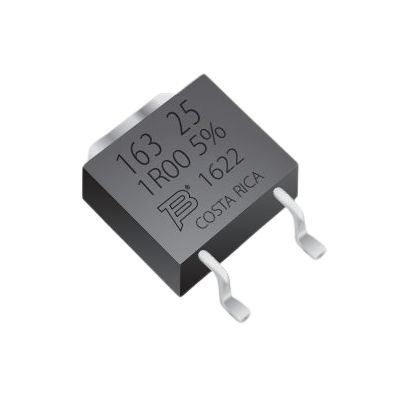

BOURNS 贴片电阻 PWR163S-25-R100FE

PWR163S-25-R100FE概述


    产品简介


    PWR163系列功率电阻是一款表面贴装型(DPAK风格)的功率电阻,适用于多种高要求的电子应用场合。其主要特点包括体积小、低电感、出色的脉冲性能以及宽泛的工作温度范围。这些特性使其在电源供应、电机驱动、测试测量仪器和整流器等领域具有广泛的应用前景。

    技术参数


    主要规格:
    - 阻值范围: 0.02 Ω至130 KΩ(参见常用阻值表)
    - 额定功率: 在25°C时为25W
    - 容差: ±1%,±5%
    - 温度系数(TCR): ±100 ppm/°C
    - 热阻(Rthj): 5.2 °C/W
    - 最大电感: 0.1 μH
    - 工作电压: 最大250 V
    - 耐压强度: 2 KV AC
    - 绝缘电阻: 10 GΩ
    - 工作温度范围: -55°C 至 155°C
    常用阻值表:
    | 阻值代码 | 阻值 | 阻值代码 | 阻值 |
    ||
    | R020 | 0.02Ω | 1000 | 100Ω |
    | R025 | 0.025Ω | 1200 | 120Ω |
    | R030 | 0.03Ω | 1500 | 150Ω |
    | R033 | 0.033Ω | 2000 | 200Ω |
    | R040 | 0.04Ω | 2500 | 250Ω |
    | R050 | 0.05Ω | 3000 | 300Ω |
    | R075 | 0.075Ω | 3300 | 330Ω |
    | R100 | 0.1Ω | 4000 | 400Ω |

    产品特点和优势


    特点:
    - 尺寸小巧: 小于D2PAK封装
    - 低电感: 非常适合高频应用
    - 电隔离: 电阻与散热板之间电气隔离
    - 高功率等级: 额定功率高达25W
    - 无铅焊接兼容: 支持无铅焊接回流工艺
    - RoHS合规: 符合RoHS标准
    - AEC-Q200认证: 通过AEC-Q200质量认证
    优势:
    - 应用灵活性: 适合多种应用,如电源供应、电机驱动等
    - 高效能: 具备良好的脉冲处理能力
    - 稳定性: 宽泛的工作温度范围和出色的耐久性

    应用案例和使用建议


    应用案例:
    - 电源供应: PWR163系列功率电阻可用于调整和稳定电源输出。
    - 电机驱动: 在电机控制电路中作为电流限制或能量吸收元件。
    - 测试测量: 在精密测量仪器中作为负载元件或校准工具。
    使用建议:
    - 温度管理: 确保良好的散热条件以避免过热。
    - 正确选型: 根据具体应用需求选择合适的阻值和功率等级。
    - 安装指南: 使用推荐的焊盘布局和回流焊接参数以保证最佳性能。

    兼容性和支持


    兼容性:
    - PWR163系列功率电阻支持无铅焊接工艺,与市面上主流的无铅焊料兼容。
    支持和维护:
    - 生产商提供详细的技术文档和售后支持,确保用户能够充分了解并正确使用该产品。

    常见问题与解决方案


    问题1: 如何选择合适的阻值?
    解决方案: 根据实际应用需求,参考常用阻值表选择合适的阻值,并进行必要的测试验证。
    问题2: 如何确保良好散热?
    解决方案: 在PCB设计时留出足够的散热空间,并使用导热胶或散热片来提高散热效率。

    总结和推荐



    总结

    :
    PWR163系列功率电阻凭借其紧凑的设计、优异的性能和广泛的适用性,成为电子设备中不可或缺的高性能元件。其低电感、高功率处理能力和优良的稳定性使其在电源供应、电机驱动等多个关键应用领域表现卓越。
    推荐:
    强烈推荐PWR163系列功率电阻用于需要高可靠性、高性能电阻的应用场合。无论是商业还是工业用途,它都是一个可靠的选择。

PWR163S-25-R100FE参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 25W
温度系数 ±100ppm/℃
长*宽*高 8.13mm*8.22mm*3.17mm
通用封装 DPAK,SC-63,TO-252-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PWR163S-25-R100FE厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR163S-25-R100FE数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR163S-25-R100FE PWR163S-25-R100FE数据手册

PWR163S-25-R100FE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.067 ¥ 16.8468
1000+ $ 1.994 ¥ 16.3285
2500+ $ 1.9518 ¥ 15.9829
5000+ $ 1.9201 ¥ 15.7237
7500+ $ 1.8885 ¥ 15.4645
10000+ $ 1.8885 ¥ 15.4645
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 8423.4
