W2M1000J

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 100Ω ±5% 2W ±300ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: W2M1000J
供应商: 国内现货
标准整包数: 50

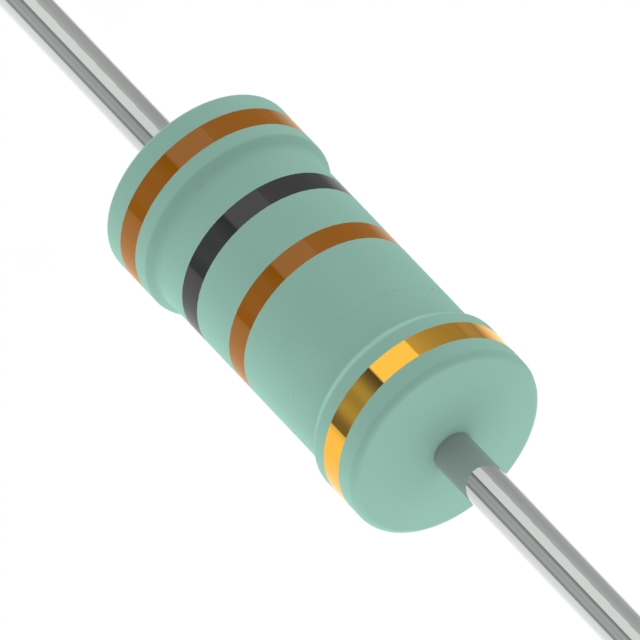

BOURNS 通孔电阻 W2M1000J

W2M1000J概述

    W Series Wirewound Power Resistor 技术手册

    1. 产品简介


    W 系列线绕功率电阻 是一种低热阻陶瓷芯的线绕功率电阻,主要用于高要求的工业应用。它具有宽广的功率范围(1~10 W),能够满足多种环境下的需求。该电阻产品广泛应用于智能电表、可再生能源系统、工业设备、电源/充电器、照明设备、仪器仪表以及白色家电等领域。

    2. 技术参数


    - 电阻范围:提供 E24 阻值,具体见常用电阻值表。
    - 容差:±5%。
    - 工作温度范围:-55°C 至 +200°C。
    - 温度系数:±300 ppm/°C。
    - 最大电压:根据功率进行计算。
    - 短时过载:在额定电压的 2.5 倍情况下,ΔR/R≤±(2% ± 0.05Ω) 持续 5 秒。
    - 焊锡耐久性:260°C ±5°C,10 秒 ±1 秒,ΔR/R≤±(1% + 0.05Ω)。
    - 绝缘强度:大于 500 Vrms 持续超过 1 分钟。
    - 绝缘电阻:大于 109 Ω 持续超过 1 分钟。
    - 防潮性:40°C ±2°C,湿度 90% 至 95%,1000 小时,ΔR/R≤ ±(5% + 0.05Ω)。
    - 焊接热稳定性:70°C ±2°C,1000 小时,ΔR/R≤ ±(5% + 0.05Ω)。

    3. 产品特点和优势


    W 系列线绕功率电阻 的主要特点是:
    - 低热阻陶瓷芯,提高散热性能。
    - E24 阻值,方便选择。
    - 符合 RoHS 标准,绿色环保。
    - 宽功率范围(1~10 W),适用范围广。
    - 钴符合 UL 94V-0 要求,具备高安全性。
    - 提供无感版本,减少电磁干扰。

    4. 应用案例和使用建议


    该电阻产品广泛应用于智能电表、可再生能源系统、工业设备、电源/充电器、照明设备、仪器仪表以及白色家电等领域。例如,在智能电表中,W 系列电阻因其出色的温度稳定性和抗振动性能而被广泛采用。对于用户来说,使用时应确保电路设计合理,考虑环境因素对电阻性能的影响。

    5. 兼容性和支持


    W 系列线绕功率电阻在许多电气设备和系统中表现出良好的兼容性,适用于不同类型的电路板。制造商提供了详尽的技术支持,包括详细的安装指南和售后服务,以帮助用户更好地使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查焊接质量和电路布局,确保接触良好。 |
    | 温度稳定性差 | 确保工作温度在规定的范围内,并选择合适的型号。 |
    | 过载情况下的表现 | 确保不超出额定电压和电流,正确配置保护电路。 |

    7. 总结和推荐


    综上所述,W 系列线绕功率电阻 具备低热阻、宽功率范围、温度稳定性好等优点,适用于多种高要求的应用场合。其在环境适应性、安全性及耐用性方面表现出色,值得推荐用于智能电表、可再生能源、工业设备等领域的电路设计。我们强烈推荐在需要高性能功率电阻的应用中使用此产品。

W2M1000J参数

参数
电阻值 100Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

W2M1000J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

W2M1000J数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS W2M1000J W2M1000J数据手册

W2M1000J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.3536
250+ ¥ 1.3234
500+ ¥ 1.2955
1000+ ¥ 0.5504
2000+ ¥ 0.5347
4000+ ¥ 0.5291
库存: 1300
起订量: 400 增量: 0
交货地:
最小起订量为:250
合计: ¥ 330.85
直接购买
加入购物车
