CR0805-FX-1243ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 124KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: CR0805-FX-1243ELF
供应商: 国内现货
标准整包数: 5000

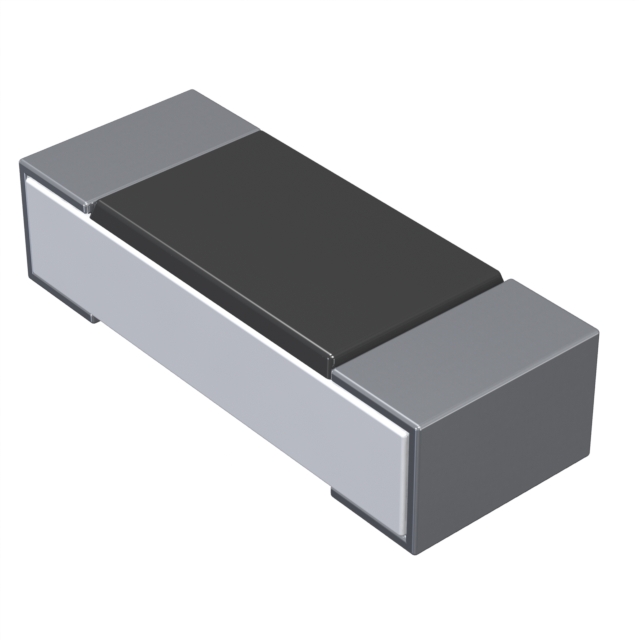

BOURNS 贴片电阻 CR0805-FX-1243ELF

CR0805-FX-1243ELF概述


    产品简介


    CR0603、CR0805 和 CR1206 是由 Bourns 生产的一系列贴片电阻(Chip Resistors),这些电阻具有出色的性能和可靠性。它们广泛应用于各种电子设备和系统中,例如消费电子产品、汽车电子、工业控制以及医疗设备等。这三种型号分别为 0603、0805 和 1206 封装尺寸,适用于不同的应用需求。

    技术参数


    | 参数 | CR0603 | CR0805 | CR1206 |
    ||
    | 功率等级(@ 70 °C) | 0.10 W | 0.125 W | 0.25 W |
    | 工作温度范围 | -55 °C 至 +155 °C | -55 °C 至 +155 °C | -55 °C 至 +155 °C |
    | 最大工作电压 | 75 V | 150 V | 200 V |
    | 额定/最大电流 | 1 A / 2.5 A | 2 A / 5 A | 2 A / 5 A |
    | 抗焊热性 | 260 °C, 10 秒 | 260 °C, 10 秒 | 260 °C, 10 秒 |
    | 湿度测试 | 90-98 % RH, 10 周期 | 90-98 % RH, 10 周期 | 90-98 % RH, 10 周期 |
    | 终端强度拉力测试 | ≥500 g | ≥500 g | ≥500 g |

    产品特点和优势


    1. RoHS 合规:确保符合欧盟的环保标准,减少对环境的影响。
    2. 宽工作温度范围:能够在极端环境下稳定工作,适用范围广泛。
    3. 出色的焊接性能:三层面接触工艺加上镍阻挡层,防止金属溶解并提供卓越的可焊性。
    4. 紧公差设计:底部电极宽度具有严格的公差,保证精确性和一致性。
    5. 适合多种焊接工艺:适应不同类型的焊接过程,提高装配灵活性。
    6. 纸带包装:用于自动放置的纸带包装,方便批量生产。

    应用案例和使用建议


    - 汽车电子:适合用于汽车发动机管理系统中的稳压电路。
    - 消费电子产品:如智能手机、平板电脑等,确保设备在复杂环境中仍能正常运行。
    - 工业控制:如PLC控制系统,能够在恶劣条件下保持稳定性。
    使用建议:
    - 在高温和高湿度环境下使用时,确保设备内部的通风良好,避免过热。
    - 在组装过程中,遵循标准焊接曲线,确保良好的焊接效果。

    兼容性和支持


    这些电阻器具有广泛的兼容性,可以与其他主流的电子元件一起使用。制造商 Bourns 提供全面的技术支持和售后服务,确保用户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊
    - 解决方案:确保焊接温度和时间符合规定的焊接曲线。

    2. 问题:设备在高温环境下工作不稳定
    - 解决方案:选择更大功率等级的产品或者增加散热措施。
    3. 问题:电阻值不准确
    - 解决方案:重新校准设备或者更换新的电阻器。

    总结和推荐


    CR0603、CR0805 和 CR1206 贴片电阻凭借其出色的性能和可靠性,在多种应用中表现优异。特别是其宽广的工作温度范围和良好的焊接性能,使其成为各类电子设备的理想选择。综合来看,我们强烈推荐这些电阻器用于需要高可靠性的应用场景。

CR0805-FX-1243ELF参数

参数
电阻值 124KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0805-FX-1243ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0805-FX-1243ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0805-FX-1243ELF CR0805-FX-1243ELF数据手册

CR0805-FX-1243ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
