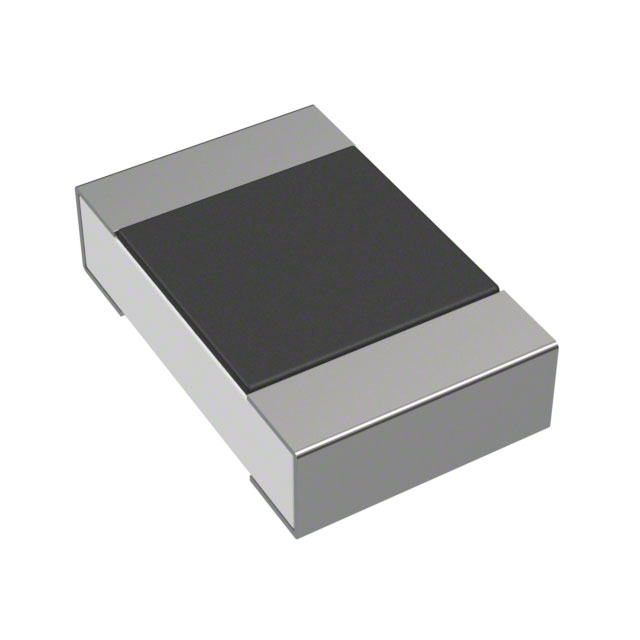

CHP0805AFX-1200ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 120Ω ±1% 500mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 3769424
供应商: 海外现货
标准整包数: 10

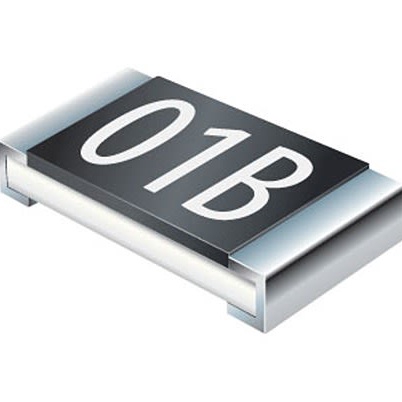

BOURNS 贴片电阻 CHP0805AFX-1200ELF

CHP0805AFX-1200ELF概述

    CHP-A 系列超高压芯片电阻器:产品概述与技术解析

    1. 产品简介


    CHP-A 系列超高压芯片电阻器是一款采用厚膜技术制造的高性能电子元件。这些电阻器具有高功率处理能力(最高可达3瓦@70°C),能够在高温下提供卓越的稳定性。此外,它们具备出色的抗硫化设计,符合严格的RoHS标准及无卤素要求。这款电阻器广泛应用于各种领域,如电源供应、数字仪表、消费电子、LED照明和工业控制板等。

    2. 技术参数


    - 功率额定值: 在70°C条件下,功率额定值为0.33瓦(CHP0603A)、0.5瓦(CHP0805A)、0.75瓦(CHP1206A)和3瓦(CHP2512A)。
    - 工作温度范围: -55°C至+155°C。
    - 最大工作电压: CHP0603A为75V,CHP0805A为200V,CHP1206A和CHP2512A均为250V。
    - 最大过载电压: CHP0603A为125V,CHP0805A为300V,CHP1206A和CHP2512A均为500V。
    - 阻值精度: ±1%和±5%两种可选。
    - 温度系数: ±100ppm/°C 和 ±200ppm/°C。

    3. 产品特点和优势


    - 高功率处理能力: 额定功率高达3瓦@70°C,适合高电流需求的应用。
    - 高可靠性: 符合AEC-Q200标准,经过严格测试以确保高可靠性和稳定性。
    - 环保材料: 符合RoHS和无卤素要求,适用于环保型电子产品。
    - 抗硫化设计: 符合ASTM-B809标准,特别适用于恶劣环境下的应用。

    4. 应用案例和使用建议


    CHP-A系列电阻器在多种应用场景中表现出色。例如,在LED照明系统中,其高功率额定值和优良的温度系数使其能够承受较大的电流变化。在工业控制板中,其高可靠性确保了长期稳定运行。对于使用这些电阻器的应用,建议注意焊接时温度不要超过+105°C,且焊盘和线路尺寸需合理评估,以确保最佳性能。

    5. 兼容性和支持


    CHP-A系列电阻器与市场上主流的电子元件和设备兼容良好,适用于广泛的电路设计。Bourns公司提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题: 温度过高导致电阻器损坏。
    - 解决方案: 确保电路设计符合温度范围要求,避免过载。

    - 问题: 焊接过程中电阻器损坏。
    - 解决方案: 使用适当的焊接工艺和设备,避免过高的焊接温度。

    7. 总结和推荐


    综上所述,CHP-A系列超高压芯片电阻器是一款兼具高性能和高可靠性的产品。它不仅具备出色的温度稳定性,还能在高功率和恶劣环境下稳定工作。尽管价格可能略高于普通电阻器,但考虑到其在实际应用中的表现和优势,强烈推荐在需要高功率、高可靠性和环保特性的场合使用。
    如果您有任何疑问或需要更多技术支持,请联系Bourns公司获取进一步的帮助。

CHP0805AFX-1200ELF参数

参数
电阻值 120Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CHP0805AFX-1200ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CHP0805AFX-1200ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CHP0805AFX-1200ELF CHP0805AFX-1200ELF数据手册

CHP0805AFX-1200ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.8436
100+ ¥ 0.7125
500+ ¥ 0.684
1000+ ¥ 0.6384
2500+ ¥ 0.627
5000+ ¥ 0.6156
25000+ ¥ 0.6156
50000+ ¥ 0.6156
库存: 14214
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.43
