首页  >  产品百科  >  CR0603-JW-102GLF

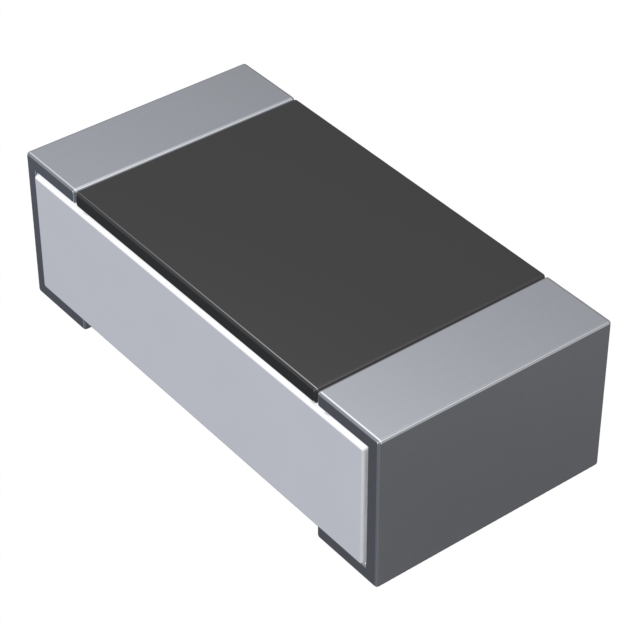

CR0603-JW-102GLF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 1KΩ ±5% 100mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: CR0603-JW-102GLF
供应商: Master
标准整包数: 10000
BOURNS 贴片电阻 CR0603-JW-102GLF

CR0603-JW-102GLF概述


    产品简介


    产品类型:CR0603、CR0805和CR1206芯片电阻(Chip Resistors)。
    主要功能:这些电阻器设计用于在各种电路中提供精确的阻值控制,具有高可靠性及多种阻值范围。
    应用领域:广泛应用于消费电子、工业自动化、汽车电子、通信设备等领域,特别适用于需要精确阻值和稳定性的场合。

    技术参数


    | 特性 | CR0603 | CR0805 | CR1205 |
    ||
    | 功率等级 @ 70°C | 0.10 W | 0.125 W | 0.25 W |
    | 工作温度范围 | -55 °C至+155 °C | -55 °C至+155 °C | -55 °C至+155 °C |
    | 最大工作电压 | 75 V | 150 V | 200 V |
    | 最大过载电压 | 150 V | 300 V | 400 V |
    | 阻值范围 | 10 Ω至1 MΩ(±100 PPM/°C) | 1 MΩ以上(±200 PPM/°C) | 10 Ω至10 MΩ(±200 PPM/°C) |
    | 跳线电阻 | <0.05 Ω | <0.05 Ω | <0.05 Ω |
    | 额定电流 | 1 A/2.5 A | 2 A/5 A | 2 A/5 A |

    产品特点和优势


    1. 符合RoHS标准:确保产品在生产和使用过程中对环境友好。
    2. 高功率密度:允许在紧凑空间内实现高效散热,满足多种应用场景的需求。
    3. 优异的焊接性能:采用三层接触工艺,提高了耐腐蚀性和良好的可焊性。
    4. 宽广的阻值范围:涵盖了从10Ω到20MΩ的各种阻值,适用于不同需求的应用。
    5. 紧密的底部电极宽度公差:确保更高的精度和稳定性。
    6. 自动贴装适用:采用纸带封装,便于自动化生产线使用。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统:例如发动机控制单元中的电路板,要求精确且稳定的电阻值。
    - 消费电子产品:如智能手机、平板电脑,其中对小型化和高可靠性有严格要求。
    使用建议:
    - 在高温环境中使用时,建议增加额外的安全余量,确保产品长期稳定运行。
    - 对于需要高精度的应用,建议在设计阶段充分验证产品的实际性能,以避免潜在的误差。

    兼容性和支持


    - 兼容性:与市场上常见的电子元器件高度兼容,适用于广泛的PCB设计。
    - 厂商支持:提供详尽的技术文档和专业客服支持,帮助用户快速解决技术难题。

    常见问题与解决方案


    1. 问题:焊接后电阻值不稳定。
    - 解决方案:检查焊接过程是否规范,确保焊点质量良好;如果需要,可以增加焊接后的热处理步骤。
    2. 问题:高温环境下阻值变化大。
    - 解决方案:选用高温度系数低的型号,并在设计中考虑增加额外的热管理措施。
    3. 问题:长时间负载导致性能下降。
    - 解决方案:定期进行性能检测,必要时更换新的产品。

    总结和推荐


    综上所述,CR0603、CR0805和CR1206系列芯片电阻以其卓越的性能、广泛的适用性和可靠的支持,在多个领域展现了显著的优势。强烈推荐此系列电阻器用于需要高精度、高稳定性的场合。对于追求高质量和高性能电子产品的用户来说,这是一个非常不错的选择。

CR0603-JW-102GLF参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 100mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

CR0603-JW-102GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0603-JW-102GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0603-JW-102GLF CR0603-JW-102GLF数据手册

CR0603-JW-102GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0046 ¥ 0.039
20000+ $ 0.0038 ¥ 0.0317
40000+ $ 0.0031 ¥ 0.0254
80000+ $ 0.0031 ¥ 0.0254
库存: 11081
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 390
