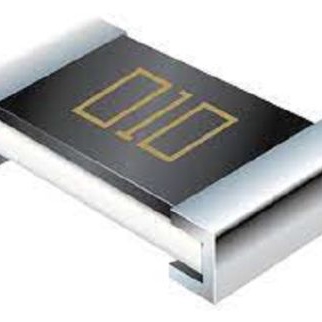

CFN0603AFZ-R010ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 10mΩ ±1% 500mW ±50ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 3974003
供应商: 海外现货
标准整包数: 10
BOURNS 贴片电阻 CFN0603AFZ-R010ELF

CFN0603AFZ-R010ELF概述

    CFN-A Series Metal Foil, Current Sensing Chip Resistor

    1. 产品简介


    CFN-A系列金属箔电流感应芯片电阻是一款高性能、高可靠性的芯片电阻。其采用了金属箔材料,具备高功率密度的特点,能够在多种严苛的应用环境中稳定运行。此外,该系列电阻符合RoHS标准,不含卤素,并且通过了AEC-Q200认证,适用于电流检测、电源供应、步进电机驱动以及输入放大器等领域。

    2. 技术参数


    - 功率等级:
    - CFN0402A: 0.2W
    - CFN0603A: 0.5W
    - CFN0805A: 0.75W
    - CFN1206A: 1W
    - 阻值范围:
    - CFN0402A: 10mΩ, 20mΩ
    - CFN0603A: 5mΩ, 10mΩ, 20mΩ
    - CFN0805A: 5mΩ, 10mΩ, 20mΩ, 30mΩ
    - CFN1206A: 5mΩ, 10mΩ, 20mΩ, 40mΩ
    - 工作温度范围:
    - CFN0402A: -55℃ ~ +125℃
    - CFN0603A: -55℃ ~ +155℃
    - 温度系数:
    - CFN0402A: ±100 ppm/℃
    - CFN0603A: ±50 ppm/℃ & ±100 ppm/℃
    - 容差:
    - ±1%, ±5%
    - 环境条件:
    - 存储温度: +5℃ ~ +35℃
    - 湿度: 40% ~ 75%
    - 存储期限: 自生产之日起2年

    3. 产品特点和优势


    CFN-A系列电阻的主要特点是:
    - 金属箔结构:提供更高的精度和稳定性。
    - 高可靠性:通过了多项严格的测试标准,包括短时过载、高温储存、温度循环等。
    - 低温度系数:较低的温度漂移特性,适用于要求精确度高的应用场合。
    - 宽泛的工作温度范围:能够适应极端温度环境下的应用需求。
    - 符合AEC-Q200标准:确保了该系列电阻在汽车电子应用中的高性能表现。

    4. 应用案例和使用建议


    CFN-A系列电阻广泛应用于电流检测、电源供应和电机驱动等场合。例如,在电源供应系统中,可以通过准确测量电流来实现更好的负载管理;在步进电机驱动电路中,可以有效监控电流,从而提高电机的效率和稳定性。
    使用建议:
    - 在焊接过程中,应采用推荐的回流焊曲线,确保最佳焊接效果。
    - 选择合适的阻值,根据具体应用需求进行合理选型。
    - 定期进行性能检查和校准,以确保长期稳定的性能表现。

    5. 兼容性和支持


    - CFN-A系列电阻设计为与其他标准SMD组件兼容,可方便地集成到现有的PCB设计中。
    - 厂商提供了详细的技术文档和支持服务,用户可以在产品手册和官方网站上找到更多相关信息和技术支持。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中出现虚焊。
    - 解决方案: 请严格按照推荐的焊接曲线进行焊接操作,必要时可以增加预热时间,确保足够的热传导。

    - 问题2: 阻值超出容差范围。
    - 解决方案: 使用万用表重新校准阻值,或者联系厂商获取更精确的电阻样品。

    7. 总结和推荐


    综上所述,CFN-A系列金属箔电流感应芯片电阻凭借其出色的性能和高度的可靠性,在各种应用场合中表现出色。特别是在需要高精度和稳定性的环境中,其独特的技术特点使其成为理想的解决方案。我们强烈推荐此系列电阻用于工业控制、电力电子及汽车电子等相关应用领域。
    该产品适合需要高精度、高稳定性的电子工程师和技术人员选用,特别是对于需要在极端环境条件下工作的设备而言。希望本文能为您的选型和使用提供有效的参考。

CFN0603AFZ-R010ELF参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CFN0603AFZ-R010ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CFN0603AFZ-R010ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CFN0603AFZ-R010ELF CFN0603AFZ-R010ELF数据手册

CFN0603AFZ-R010ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
