首页  >  产品百科  >  CMP2512AFX-47R0ELF

CMP2512AFX-47R0ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 47Ω ±1% 1.5W ±100ppm/℃ 2512 贴片安装 6.4mm*3.1mm*750μm
供应商型号: 3769545
供应商: 海外现货
标准整包数: 10

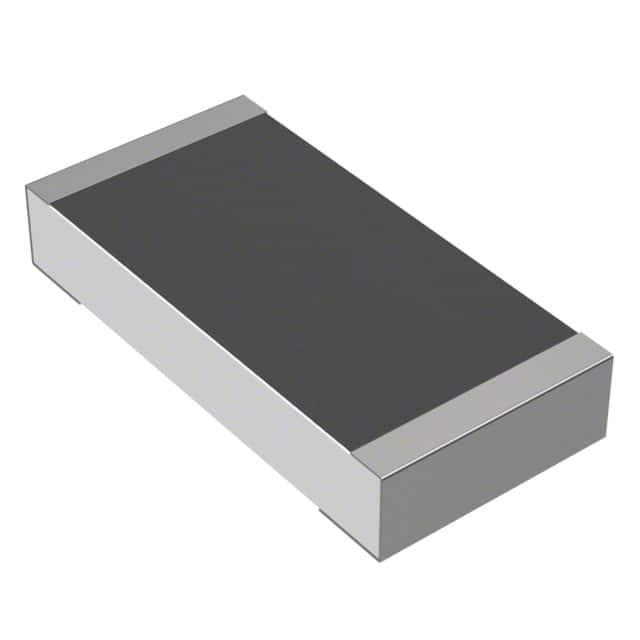

BOURNS 贴片电阻 CMP2512AFX-47R0ELF

CMP2512AFX-47R0ELF概述


    产品简介


    CMP-A系列高功率防浪涌片式电阻是一种专为高可靠性需求设计的高性能电阻器。这些电阻器采用厚膜技术制造,适用于广泛的电源和数字仪表等领域。其主要功能包括承受大功率脉冲和浪涌电流的能力,非常适合在LED照明、消费电子、工业控制板以及其他需要高可靠性的应用中使用。

    技术参数


    | 模型 | 功率等级(70℃) | 工作温度范围 | 最大工作电压 | 最大过载电压 | 电阻公差 |
    |
    | CMP0603A | 0.25 W | -55°C到+155°C | 75 V | 125 V | ±1%, ±5% |
    | CMP0805A | 0.5 W | -55°C到+155°C | 200 V | 300 V | ±1%, ±5% |
    | CMP1206A | 0.75 W | -55°C到+155°C | 250 V | 500 V | ±1%, ±5% |
    | CMP2010A | 1 W | -55°C到+155°C | 200 V | 400 V | ±1%, ±5% |
    | CMP2512A | 1.5 W | -55°C到+155°C | 300 V | 600 V | ±1%, ±5% |

    产品特点和优势


    CMP-A系列高功率防浪涌片式电阻具备多项独特功能和优势,例如:
    - 高功率耐受性:能够在高温环境下承受高功率脉冲,适用于各种严苛的应用环境。
    - RoHS合规性:符合欧盟RoHS标准,适合环保要求高的应用。
    - 无卤素:材料安全,减少环境污染。
    - AEC-Q200合规:符合汽车电子质量标准,适合汽车应用。
    - 厚膜技术:提供出色的长期稳定性和可靠性。

    应用案例和使用建议


    这些电阻器广泛应用于各种高可靠性需求的应用场合,如电源、数字仪表、LED照明、工业控制板等。在使用过程中,用户需要注意保持焊盘和走线尺寸合理,并且在满额定功率时的板面温度不应超过+105°C。
    使用建议
    - 确保焊接过程规范,避免过度加热。
    - 在高温环境下使用时要特别注意散热。
    - 定期检测设备性能,确保符合应用需求。

    兼容性和支持


    CMP-A系列电阻与市面上大多数主流的电子元器件具有良好的兼容性。Bourns公司提供了全面的技术支持,包括电话和技术文档等资源,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    根据技术手册,以下是用户可能会遇到的一些常见问题及其解决方法:
    - 问题:电阻器在高湿度环境下工作不稳定。
    解决方法:增加湿度控制措施,使用防潮包装,并确保正确的通风条件。

    - 问题:长时间使用后电阻值发生变化。
    解决方法:定期校准和测试电阻器,以确保其性能稳定。

    总结和推荐


    总体而言,CMP-A系列高功率防浪涌片式电阻是一款高性能、高可靠性的产品,尤其适合需要严格电气性能和稳定性的应用场景。无论是从耐用性还是从安全性角度来看,它都是值得推荐的产品。用户可以根据具体应用的需求选择合适的型号,以确保最佳性能和应用效果。

CMP2512AFX-47R0ELF参数

参数
电阻值 47Ω
精度 ±1%
额定功率 1.5W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.1mm*750μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CMP2512AFX-47R0ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CMP2512AFX-47R0ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CMP2512AFX-47R0ELF CMP2512AFX-47R0ELF数据手册

CMP2512AFX-47R0ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2589
100+ ¥ 1.0632
500+ ¥ 0.9526
1000+ ¥ 0.9526
2000+ ¥ 0.9356
4000+ ¥ 0.9186
20000+ ¥ 0.9186
40000+ ¥ 0.9186
库存: 226
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.58
直接购买
加入购物车
