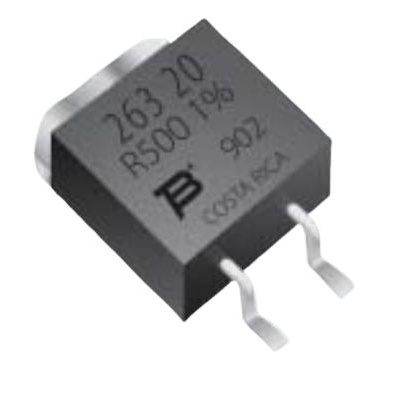

PWR263S-35-27R0F

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 27Ω ±1% 35W ±100ppm/℃ D2PAK,TO-263-3,TO-263AB 贴片安装 10.1mm*10.4mm*4.5mm
供应商型号: 2101681
供应商: 海外现货
标准整包数: 1
BOURNS 贴片电阻 PWR263S-35-27R0F

PWR263S-35-27R0F概述

    Bourns PWR263S-35 Series Power Resistor 技术手册解析

    产品简介


    Bourns PWR263S-35 系列是一款TO263 DPAK风格的功率电阻,采用厚膜陶瓷技术制造。这种电阻广泛应用于电流测量、抑制电路(snubber)、耗散电路(bleeder)等领域。由于其高可靠性及广泛的适应性,它在汽车、工业控制以及消费电子等多种应用场景中表现出色。

    技术参数


    - 封装: D2PAK
    - 低电感: 具备极低电感,通常为0.1 µH最大值
    - 功率等级: 在25°C情况下可达35W
    - 耐温范围: 操作温度范围为-55°C至155°C
    - 阻值范围: 0.02Ω至130KΩ
    - 容差: ±1% 或 ±5%
    - 热阻: 结到壳热阻为3.7°C/W
    - 绝缘电阻: 达到10 GΩ
    - 耐焊接热冲击: 能承受10秒270°C的焊接热冲击
    - 电压等级: 最大操作电压为250V
    - 浪涌负载能力: 2倍额定功率持续2秒,或者1.6倍额定功率持续1.5倍操作电压
    - 防潮等级: MIL-STD-202G Method 108, Condition E等级1

    产品特点和优势


    1. D2PAK封装:提供了良好的散热性能和机械稳定性。
    2. 低电感:减少了干扰和瞬态电压的影响,提高了系统的稳定性和可靠性。
    3. 电气隔离:电阻器与后板电隔离,增加了设计的灵活性和安全性。
    4. 高功率等级:即使在高温环境下也能提供稳定的性能。
    5. 环保材料:符合RoHS标准,可承受无铅回流焊的温度要求。
    6. 认证:符合AEC-Q200标准,适用于汽车电子领域。

    应用案例和使用建议


    Bourns PWR263S-35系列电阻广泛应用于电流测量、电源抑制、负载释放等场合。例如,在汽车电子系统中,它们被用于发动机管理单元的电流监测。对于实际应用,建议选择合适的阻值并确保合理的散热设计以避免过热损坏。此外,使用该电阻时需要遵循制造商推荐的焊接温度曲线以防止损坏。

    兼容性和支持


    - 兼容性: PWR263S-35系列与多种电路设计兼容,特别是那些需要高可靠性的应用。
    - 支持服务: Bourns公司提供详尽的技术文档和支持,包括详细的安装指南和故障排除文档。客户可以通过全球技术支持热线获得帮助。

    常见问题与解决方案


    - 问题1: 电阻器是否能在极端环境下保持稳定?
    - 解答: 该型号电阻在-55°C到155°C的操作温度范围内表现良好。用户需根据实际工作环境选用合适型号。

    - 问题2: 如何确保最佳散热效果?
    - 解答: 建议使用双面铜箔基板,厚度为70μm,结合FR4材料来优化散热性能。

    总结和推荐


    Bourns PWR263S-35系列电阻以其独特的低电感设计、高可靠性以及广泛的温度适应性,在众多应用场景中表现出色。无论是用于汽车电子还是工业控制领域,其都能提供稳定且高效的解决方案。因此,强烈推荐在需要高性能、高可靠性功率电阻的应用中选用该产品。

PWR263S-35-27R0F参数

参数
电阻值 27Ω
精度 ±1%
额定功率 35W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*10.4mm*4.5mm
通用封装 D2PAK,TO-263-3,TO-263AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR263S-35-27R0F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR263S-35-27R0F数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR263S-35-27R0F PWR263S-35-27R0F数据手册

PWR263S-35-27R0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.6794
3+ ¥ 20.3427
5+ ¥ 17.8686
10+ ¥ 17.1814
20+ ¥ 16.4941
50+ ¥ 15.1196
250+ ¥ 15.1196
500+ ¥ 15.1196
库存: 45
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 61.02
直接购买
加入购物车
