首页  >  产品百科  >  CRT0805-BY-1003ELF

CRT0805-BY-1003ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 100KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: TS-CRT0805-BY-1003ELF
供应商: 海外现货
标准整包数: 5000

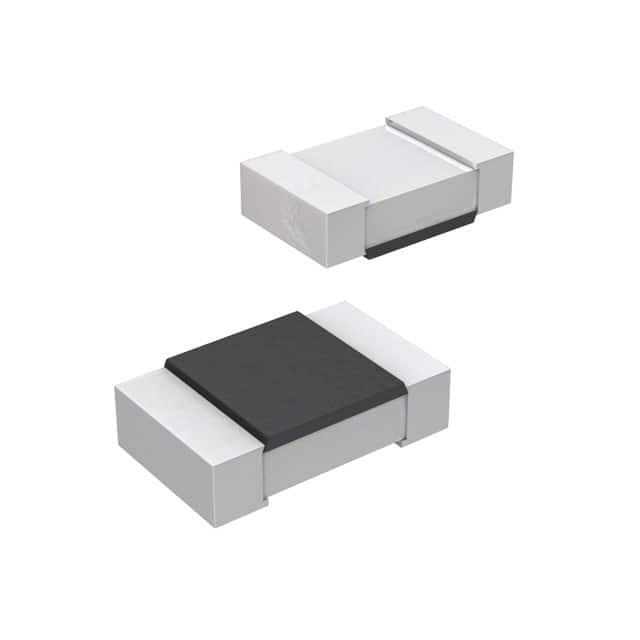

BOURNS 贴片电阻 CRT0805-BY-1003ELF

CRT0805-BY-1003ELF概述


    产品简介


    Bourns CRT系列薄膜精密贴片电阻是一款广泛应用于多种电子设备中的关键组件。该系列产品通过高精度和广泛的阻值范围来满足精确电路设计的需求。这些电阻主要应用于电流检测、精密电路、医疗设备、打印机以及自动化和导航设备等领域。此外,该系列产品符合RoHS标准,确保了产品的环保特性,使其在全球范围内具有更广泛的适用性。

    技术参数


    | 参数 | CRT0402 | CRT0603 | CRT0805 | CRT1205 |

    | 功率等级(@70°C) | 1/16瓦 | 1/10瓦 | 1/8瓦 | 1/4瓦 |
    | 工作温度范围 | -55至+155°C | -55至+155°C | -55至+155°C | -55至+155°C |
    | 最大工作电压 | 25V | 75V | 150V | 200V |
    | 最大过载电压 | 50V | 150V | 300V | 400V |
    | 温度系数(PPM/°C) | 2至50 | 2至50 | 2至50 | 2至50 |

    产品特点和优势


    Bourns CRT系列薄膜精密贴片电阻具备以下特点和优势:
    - 超紧公差:保证在广泛的阻值范围内提供极高的精度,适用于精密电路的设计。
    - 宽阻值范围:提供多种阻值选择,满足不同应用场景的需求。
    - RoHS合规:符合环保标准,无有害物质,适用于全球市场。
    - 四种封装尺寸:方便集成到不同的设计中,提高了灵活性和适用性。
    这些特性使得Bourns CRT系列薄膜精密贴片电阻在市场上具有很高的竞争力,尤其适合对精度要求较高的应用场合。

    应用案例和使用建议


    Bourns CRT系列薄膜精密贴片电阻已在多种电子设备中得到广泛应用。例如,在医疗设备中,它们用于电流检测以确保设备的安全性和准确性。在打印机中,这些电阻帮助保持电路稳定,提高打印质量。
    使用建议:
    - 在进行安装时,确保环境湿度和温度符合规定要求,避免过载和短路现象的发生。
    - 针对不同的应用需求,可以选择不同封装尺寸的型号,以适应不同的空间限制。
    - 使用时应注意负载条件,确保不超过额定功率,避免长时间过载导致损坏。

    兼容性和支持


    Bourns CRT系列薄膜精密贴片电阻与其他电子元器件具有良好的兼容性,可以在各类设计中无缝集成。同时,Bourns公司提供了全面的技术支持和售后服务,用户可以通过官方网站获取最新的产品信息和技术文档。如遇任何问题,Bourns的技术支持团队将及时提供帮助,确保用户的设备能够正常运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中电阻表面出现氧化 | 使用防氧化剂涂抹表面,确保连接可靠 |
    | 设备运行时温度超出允许范围 | 检查散热系统是否有效,增加散热措施 |
    | 阻值测量结果不稳定 | 确保测量仪器的接地良好,避免外界干扰 |
    | 过载后电阻性能下降 | 检查过载原因,必要时更换电阻 |

    总结和推荐


    Bourns CRT系列薄膜精密贴片电阻凭借其超紧公差、宽阻值范围、RoHS合规和多种封装尺寸等特点,在市场上具有很强的竞争力。无论是在电流检测、精密电路还是医疗设备等应用中,都能表现出色。因此,强烈推荐使用这款高品质的电阻,以确保设备的准确性和可靠性。对于需要高精度电阻的应用场合,Bourns CRT系列无疑是最佳选择之一。

CRT0805-BY-1003ELF参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRT0805-BY-1003ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CRT0805-BY-1003ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CRT0805-BY-1003ELF CRT0805-BY-1003ELF数据手册

CRT0805-BY-1003ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0634 ¥ 0.5392
10000+ $ 0.0573 ¥ 0.4873
15000+ $ 0.0559 ¥ 0.4748
25000+ $ 0.0547 ¥ 0.4651
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 2696
直接购买
加入购物车
