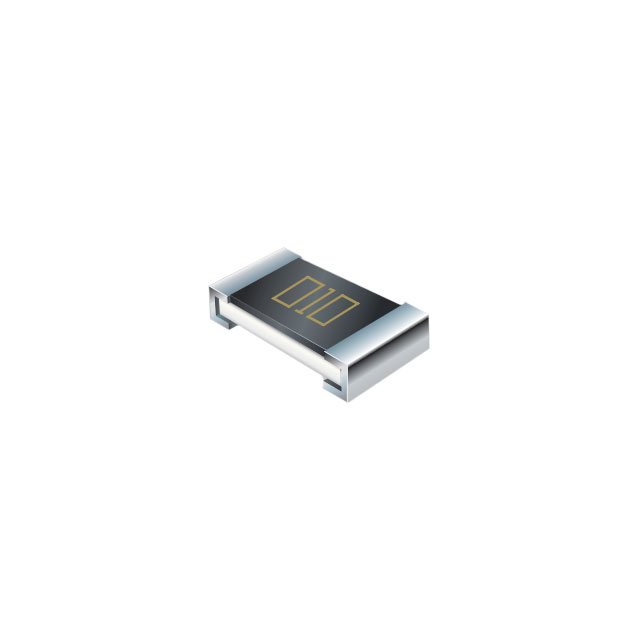

CFN1206-FZ-R010ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 10mΩ ±1% 1W ±50ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: CFN1206-FZ-R010ELF
供应商: Master
标准整包数: 4000
BOURNS 贴片电阻 CFN1206-FZ-R010ELF

CFN1206-FZ-R010ELF概述

    # CFN 系列金属箔电流感应芯片电阻器

    产品简介


    CFN 系列金属箔电流感应芯片电阻器是一种高性能电阻器,广泛应用于多个领域。它采用了金属箔材料,具有高功率密度、低电感(低于5nH)和低热电效应(低于3 µV/°C),能够确保长期的可靠性与稳定性。这些特性使得 CFN 系列电阻器成为电流感应、电源供应、步进电机驱动和输入放大器的理想选择。此外,该系列产品符合 RoHS 和无卤标准,确保环保合规性。

    技术参数


    | 特性 | CFN0402 | CFN0603 | CFN0805 | CFN1206 |

    | 功率等级 @ 70°C (W) | 0.25 | 0.5 | 0.75 | 1 |
    | 阻值范围 (mΩ) | 10, 20 | 5, 10, 20 | 5, 10, 20, 30 | 5, 10, 20, 40 |
    | 工作温度范围 (°C) | -55 ~ +125 | -55 ~ +155
    | 温度系数 (ppm/°C) | ±100 | ±50, ±100
    | 容差 (%) | ±1, ±5 | ±1, ±5 | ±1, ±5 | ±1, ±5 |

    产品特点和优势


    CFN 系列电阻器的主要特点包括:
    - 金属箔材料:提供了卓越的稳定性和精确度。
    - 高功率密度:适合高功率应用需求。
    - 低电感:减少了寄生电感的影响。
    - 低热电效应:增强了在高温环境下的性能表现。
    - 高可靠性和稳定性:长时间运行仍保持性能一致。
    - 环保合规:RoHS 和无卤标准保证了环境友好性。

    应用案例和使用建议


    CFN 系列电阻器适用于多种复杂的应用场景,例如电流感应电路、电源管理系统及电机控制单元等。对于设计者而言,在选择合适的型号时需要考虑具体的工作条件如功率要求、阻值范围以及温度系数等因素。建议在实际部署前进行充分测试以确保最佳效果。

    兼容性和支持


    本产品与其他标准电子组件具有良好的兼容性,并且支持通过 Bourns 提供的技术文档和技术服务获取进一步帮助。客户可通过邮件或电话联系当地销售代表来咨询更多关于产品信息和服务的内容。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 长时间使用后发现阻值偏移较大 | 检查是否超出额定工作条件,必要时更换设备 |
    | 安装过程中出现焊接不良现象 | 确认焊接温度曲线设置正确,按照规范操作 |
    | 在低温环境下出现异常断开现象 | 调整系统布局,增加隔热措施,减少外界干扰因素的影响 |

    总结和推荐


    综上所述,CFN 系列金属箔电流感应芯片电阻器凭借其出色的性能指标、广泛的适用范围以及环保特性,在众多工业领域中展现出强大的市场竞争力。我们强烈推荐此款产品给那些寻求高性能且可靠解决方案的设计工程师们。如果您正在寻找一款能够满足严苛条件下的精准测量任务的产品,那么 CFN 系列将是您理想的选择之一。

CFN1206-FZ-R010ELF参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

CFN1206-FZ-R010ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CFN1206-FZ-R010ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CFN1206-FZ-R010ELF CFN1206-FZ-R010ELF数据手册

CFN1206-FZ-R010ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1017 ¥ 0.8456
8000+ $ 0.096 ¥ 0.7981
12000+ $ 0.0903 ¥ 0.7395
28000+ $ 0.0867 ¥ 0.7102
52000+ $ 0.0845 ¥ 0.692
100000+ $ 0.0832 ¥ 0.6816
152000+ $ 0.0832 ¥ 0.6816
库存: 8000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 3382.4
直接购买
加入购物车
