FW20A10R0JA

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 10Ω ±5% 2W ±200ppm/℃ 导线安装 12mm(长度)
供应商型号: 2299885
供应商: 海外现货
标准整包数: 1

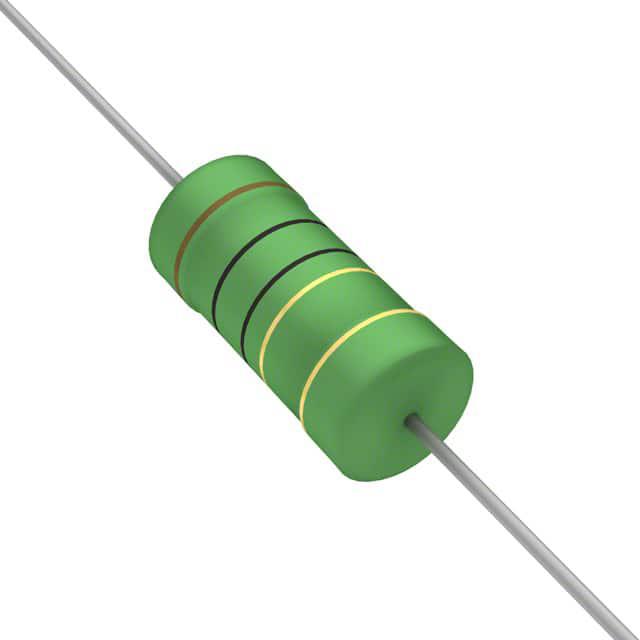

BOURNS 通孔电阻 FW20A10R0JA

FW20A10R0JA概述

    FWxxA系列熔断电阻技术手册

    1. 产品简介


    FWxxA系列熔断电阻是一款引线型绕线电阻器,专为应对异常情况如电压突增或电路故障时的突发状况而设计。当施加120伏或240伏电压时,该电阻器能够安全熔断。其熔断时间取决于电阻值。该系列电阻器适用于白家电、逆变器、照明及计量等多个应用领域。

    2. 技术参数


    - 额定功率:1 W、2 W、3 W、5 W、7 W(仅限240Vac)
    - 电阻范围:4.7 欧姆至100欧姆(E24值),其中4.7 欧姆至47 欧姆已通过UL 1412认证
    - 容差:±5%
    - 温度系数:±200 PPM/°C
    - 工作温度范围:-55°C 至 +155°C
    - 最大电压:取决于电阻值
    详细尺寸和技术规格见下表:
    | 型号 | 功率(W) | 尺寸(MM/inch) | 电阻范围(Ohms) | 包装数量 |

    | FW10A (1 W) | 1.0 | 5.0 (.197) / 12 (.472) | 7.5 (7R50) | 1,000 pcs |
    | FW20A (2 W) | 2.0 | 6.0 (.236) / 12 (.472) | 7.5 (7R50) | 1,000 pcs |
    | FW30A (3 W) | 3.0 | 6.5 (.256) / 16 (.630) | 7.5 (7R50) | 1,000 pcs |
    | FW50A (5 W) | 5.0 | 7.5 (.295) / 18 (.709) | 7.5 (7R50) | 500 pcs |
    | FW70A (7 W) | 7.0 | 9.5 (.374) / 26 (1.024) | 7.5 (7R50) | 500 pcs |

    3. 产品特点和优势


    - 熔断保护:在电压突增或电路故障时自动熔断,提供过载保护。
    - 符合环保要求:RoHS合规,UL 1412认可。
    - 高耐热性:可在-55°C至+155°C的工作温度范围内稳定运行。
    - 高可靠性:经过严格的测试验证,具有良好的长期稳定性。

    4. 应用案例和使用建议


    FWxxA系列电阻广泛应用于白家电、逆变器、照明及计量系统中。例如,在白家电中用于电机启动时的浪涌电流保护;在逆变器中用于电流限制和保护。
    使用建议:
    - 在选择电阻器时,根据具体应用的电流需求和电压等级选择合适的型号。
    - 确保在安装时遵循正确的焊接规范,以避免机械损伤。
    - 定期检查电阻器的状态,特别是在高负载条件下使用时。

    5. 兼容性和支持


    FWxxA系列电阻器采用标准封装,易于与其他标准组件兼容。制造商提供了详细的文档和支持,包括产品数据表和常见问题解答,以帮助用户更好地理解和使用这些电阻器。

    6. 常见问题与解决方案


    - 问题1:电阻器在安装后不工作。
    - 解决方案:检查是否有错误的焊接或接触不良。确保所有连接点牢固。

    - 问题2:电阻器在正常工作时温度过高。
    - 解决方案:检查是否超过了规定的额定功率。适当降低负载或选择更高额定功率的电阻器。

    7. 总结和推荐


    FWxxA系列熔断电阻凭借其出色的熔断保护功能、高可靠性和广泛的应用领域,成为市场上极具竞争力的产品。对于需要过载保护和高温稳定性的应用场合,强烈推荐使用此系列电阻器。此外,其符合RoHS标准,更加环保且易于与其他标准组件兼容,是许多应用的理想选择。

FW20A10R0JA参数

参数
电阻值 10Ω
精度 ±5%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 12mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,卷带包装

FW20A10R0JA厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

FW20A10R0JA数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS FW20A10R0JA FW20A10R0JA数据手册

FW20A10R0JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
