PWR221T-30-5R00J

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 5Ω ±5% 30W ±100ppm/℃ TO-220-2 通孔安装 10.41mm*3.18mm*19.3mm
供应商型号: PWR221T-30-5R00J
供应商: Master
标准整包数: 5

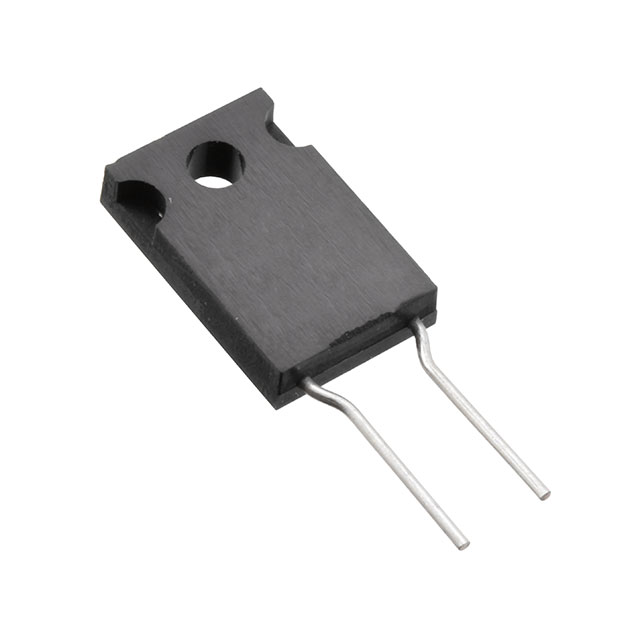

BOURNS 通孔电阻 PWR221T-30-5R00J

PWR221T-30-5R00J概述


    产品简介


    Bourns® PWR221T-30 系列是一款采用厚膜氧化铝陶瓷技术制造的TO-220风格功率电阻。这款电阻主要用于电信和工业应用中的电源系统中,用于电流限制、电容器放电或电流测量电路。由于其出色的性能和稳定性,这款电阻被广泛应用于电源供应、电机驱动、测试和测量等领域。

    技术参数


    - 封装: TO-220风格封装
    - 低电感: ≤0.1μH
    - 陶瓷背板: 使用陶瓷材料提高稳定性和散热能力
    - 高功率额定值: 在25°C条件下可达30W
    - 合规性: 符合AEC-Q200标准和RoHS标准
    - 热阻: 热阻-结温为4.2°C/W
    - 操作电压: 最大250V
    - 耐压强度: 交流2KV
    - 绝缘电阻: 10GΩ
    - 工作温度范围: -55°C至+150°C

    产品特点和优势


    - 低电感: 减少电磁干扰,提升系统效率
    - 陶瓷背板: 提高热稳定性和机械强度
    - 高功率额定值: 适用于大功率应用场合
    - AEC-Q200和RoHS合规性: 满足汽车电子和环保要求
    - 多电阻值选择: 从0.02Ω到130KΩ,适合不同应用需求

    应用案例和使用建议


    - 电源供应: 适用于高功率密度的电源设计
    - 电机驱动: 能够处理大电流,减少能耗
    - 测试和测量: 高精度、低误差的电阻确保测试结果的准确性
    使用建议:
    1. 在高功率应用中考虑散热设计,避免因过热导致电阻损坏。
    2. 根据具体应用需求选择合适的电阻值,以保证系统稳定运行。
    3. 注意温度变化对电阻的影响,在极端环境下进行验证测试。

    兼容性和支持


    - 兼容性: 与主流的PCB组装工艺兼容,可以方便地安装在标准电路板上
    - 支持和服务: Bourns公司提供技术支持和售后服务,以满足客户的各类需求

    常见问题与解决方案


    1. 问: 如何正确选择电阻值?
    - 答: 根据实际应用中的电流和电压需求,选择合适的电阻值,并参考技术手册中的推荐值。
    2. 问: 电阻工作时发热严重怎么办?
    - 答: 可以通过增加散热片或改善空气流通来降低工作温度。此外,也可以选择功率等级更高的型号以应对更高温度的需求。
    3. 问: 电阻在高温环境下表现如何?
    - 答: 该系列电阻可以在-55°C至+150°C的工作温度范围内正常工作,但在极端温度下仍需进行实际测试以验证其性能。

    总结和推荐


    Bourns® PWR221T-30系列电阻以其出色的性能和高可靠性在市场上占据了一席之地。它在多种应用场景中表现出色,尤其是在高功率和高温度环境中。对于需要高精度和稳定性的电路设计,这款电阻是理想的选择。强烈推荐给需要高性能电阻的工程师和技术人员。

PWR221T-30-5R00J参数

参数
电阻值
精度 ±5%
额定功率 30W
温度系数 ±100ppm/℃
长*宽*高 10.41mm*3.18mm*19.3mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

PWR221T-30-5R00J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR221T-30-5R00J数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS PWR221T-30-5R00J PWR221T-30-5R00J数据手册

PWR221T-30-5R00J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.2182 ¥ 35.7282
25+ $ 3.9425 ¥ 32.7805
50+ $ 3.6014 ¥ 29.9438
75+ $ 3.2384 ¥ 26.9259
150+ $ 3.1261 ¥ 25.9924
225+ $ 2.8885 ¥ 24.004
300+ $ 2.8885 ¥ 24.004
库存: 890
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 178.64
直接购买
加入购物车
