首页  >  产品百科  >  WS3M33R0J

WS3M33R0J

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 33Ω ±5% 3W ±200ppm/℃ 导线安装 15.5mm(长度)
供应商型号: 2474888
供应商: 海外现货
标准整包数: 1

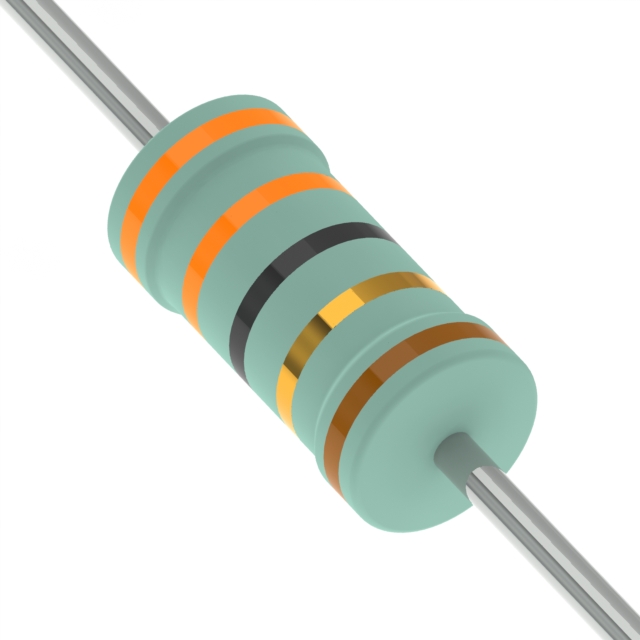

BOURNS 通孔电阻 WS3M33R0J

WS3M33R0J概述

    WS系列高浪涌承受能力线绕电阻技术手册

    产品简介


    WS系列高浪涌承受能力线绕电阻是一种具有出色浪涌承受能力和宽功率范围的高性能电阻器。这类电阻器适用于多种应用领域,如智能电表、可再生能源系统、工业设备、电源适配器、照明装置、仪器仪表以及白色家电。它们通常用于需要高可靠性和稳定性的场合,特别是在需要处理高能量脉冲的环境中表现出色。

    技术参数


    以下是WS系列高浪涌承受能力线绕电阻的技术规格和性能参数:
    - 浪涌承受能力:符合IEC 61000-4-5标准,1.2/50 μs脉冲波形。
    - 热阻抗陶瓷芯:低热阻抗,适合高温应用。
    - 电阻值:E24电阻系列,提供从15Ω到1MΩ的广泛选择。
    - 工作温度范围:-55°C至+200°C。
    - 额定功率:从1W到8W。
    - 电压:最高电压由电阻定律计算得出。
    - 耐焊性:245°C ±3°C下浸焊2.5±0.5秒,覆盖率超过95%。
    - 温度循环:在-55°C和+155°C之间进行5次温度循环。
    - 绝缘强度:测试电压>500 Vrms,持续时间>1分钟。
    - 绝缘电阻:测试电压>500 Vrms,持续时间>1分钟,绝缘电阻>10^9 Ω。

    产品特点和优势


    WS系列高浪涌承受能力线绕电阻的主要优势包括:
    - 高浪涌承受能力:能够承受IEC 61000-4-5标准的1.2/50 μs脉冲波形。
    - 低热阻抗陶瓷芯:适合高温应用,稳定性高。
    - 宽电阻范围:提供从15Ω到1MΩ的E24电阻值。
    - 环保合规:符合RoHS标准,无有害物质。
    - 耐用性:通过短时过载、焊接热、温度循环等多项测试。
    - 宽功率范围:覆盖1W到8W的功率需求。

    应用案例和使用建议


    应用案例:
    - 智能电表:在电力计量中确保精确度和稳定性。
    - 可再生能源系统:在太阳能板等设备中保护电路免受浪涌冲击。
    - 工业设备:在高电流和电压环境下保证可靠运行。
    - 电源适配器:提高电源转换效率和稳定性。
    使用建议:
    - 散热管理:确保良好的散热环境以避免过热。
    - 安装位置:选择合适的安装位置以减少电磁干扰。
    - 定期检查:定期进行性能检测以确保长期稳定运行。

    兼容性和支持


    WS系列高浪涌承受能力线绕电阻与其他电子元器件具有良好的兼容性,可广泛应用于各种电子设备中。厂商提供了全面的支持和服务,包括产品定制、技术支持和售后服务。

    常见问题与解决方案


    - 问题:电阻值变化大
    解决办法:重新校准或更换新的电阻器。
    - 问题:温度影响较大
    解决办法:选择更高温度等级的产品或增加散热措施。
    - 问题:耐焊性差
    解决办法:确认焊接条件符合要求,必要时调整焊接参数。

    总结和推荐


    WS系列高浪涌承受能力线绕电阻以其出色的浪涌承受能力和宽功率范围,在多个领域表现出色。其独特的低热阻抗陶瓷芯设计和宽电阻值范围使其在市场上具有很强的竞争优势。对于需要高可靠性、稳定性和环境适应性的应用场合,推荐使用这款产品。

WS3M33R0J参数

参数
电阻值 33Ω
精度 ±5%
额定功率 3W
温度系数 ±200ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,卷带包装

WS3M33R0J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

WS3M33R0J数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS WS3M33R0J WS3M33R0J数据手册

WS3M33R0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4306
50+ ¥ 1.2832
100+ ¥ 1.0838
250+ ¥ 1.0838
500+ ¥ 0.9711
1000+ ¥ 0.9537
5000+ ¥ 0.9537
10000+ ¥ 0.9537
库存: 1376
起订量: 35 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.43
