CR0402AFX-2702GAS

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 27KΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*370μm
供应商型号: AV-A-CR0402AFX-2702GAS
供应商: Avnet
标准整包数: 10000

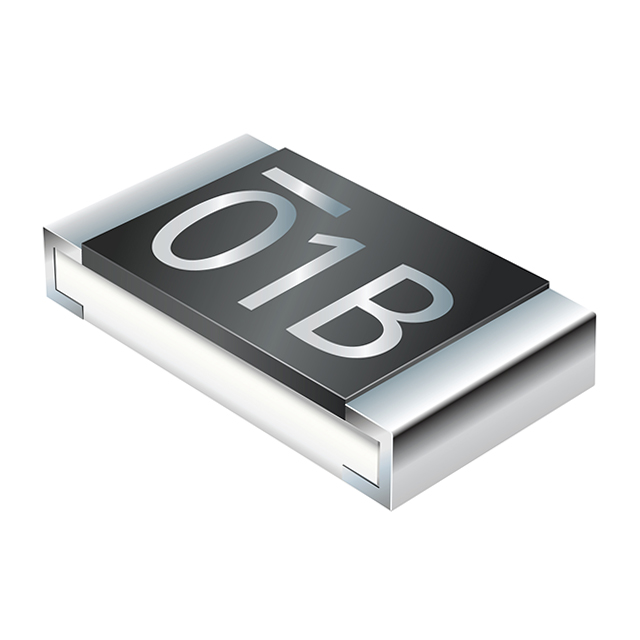

BOURNS 贴片电阻 CR0402AFX-2702GAS

CR0402AFX-2702GAS概述

    CR-A-AS Series - Sulfur-Resistant, AEC-Q200 Compliant Chip Resistors

    1. 产品简介


    CR-A-AS 系列电阻器是厚膜技术制造的硫化抗性片式电阻器。它们符合AEC-Q200标准,保证了在严苛环境下的可靠性和稳定性。这些电阻器适用于各种工业应用,如汽车电子、通信设备和医疗仪器,因其高耐热性和优异的电气特性而备受青睐。

    2. 技术参数


    | 特性 | 模型 | CR0201A-AS | CR0402A-AS | CR0603A-AS | CR0805A-AS | CR1206A-AS | CR1210A-AS | CR2010A-AS | CR2512A-AS |
    ||
    | 功率等级(70°C) 0.05 W | 0.063 W | 0.1 W | 0.125 W | 0.25 W | 0.33 W | 0.5 W | 1 W |
    | 工作温度范围 -55到+125°C | -55到+155°C | -55到+155°C | -55到+155°C | -55到+155°C | -55到+155°C | -55到+155°C | -55到+155°C |
    | 最大工作电压 25 V | 50 V | 50 V | 150 V | 200 V | 400 V | 500 V | 1000 V |
    | 最大过载电压 50 V | 100 V | 100 V | 300 V | 400 V | 600 V | 800 V | 1000 V |
    | 电阻公差 ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % |
    | 温度系数(1%) ±400 ppm/°C | ±200 ppm/°C | ±100 ppm/°C | ±100 ppm/°C | ±400 ppm/°C | ±200 ppm/°C | ±200 ppm/°C | ±200 ppm/°C |
    | 零欧姆跳线 ≤ 0.05 Ω | ≤ 0.05 Ω | ≤ 0.05 Ω | ≤ 0.05 Ω | ≤ 0.05 Ω | ≤ 0.05 Ω | ≤ 0.05 Ω | ≤ 0.05 Ω |
    | 额定电流/最大电流 0.5 A/1 A | 1 A/2.5 A | 1 A/2.5 A | 2 A/5 A | 2 A/5 A | 2 A/5 A | 2 A/5 A | 2 A/5 A |

    3. 产品特点和优势


    - 厚膜技术:确保高精度和长寿命。
    - 功率等级高达1瓦(70°C时):适用于高功率需求的应用。
    - RoHS合规性:环保无铅,符合RoHS标准。
    - 无卤素:减少对环境的影响。
    - 硫化抗性设计:符合ASTM B-809标准,适用于严苛的工业环境。
    - AEC-Q200合规:符合汽车电子行业标准。

    4. 应用案例和使用建议


    - 汽车电子:可用于车身控制系统,发动机管理等。
    - 通信设备:适用于基站、路由器等。
    - 医疗仪器:提供稳定的电气性能,适用于医疗设备中的电路保护。
    使用建议:
    - 在高温环境下使用时,确保电阻器不超过其额定温度范围。
    - 在高湿度环境中使用时,注意防潮措施。
    - 安装时,确保焊点平整且牢固,以防止因震动导致的损坏。

    5. 兼容性和支持


    - 与其他标准电子元器件兼容。
    - 厂商提供详细的技术文档和支持服务,帮助客户进行选型和应用。

    6. 常见问题与解决方案


    - 问题1:焊接过程中电阻值变化。
    解决方案:确保焊接过程严格按照推荐的焊接曲线进行。
    - 问题2:温度变化导致电阻值不稳定。
    解决方案:选择适合的工作温度范围,并在设计中考虑温度补偿措施。

    7. 总结和推荐


    CR-A-AS系列硫化抗性芯片电阻器具有卓越的电气特性和高可靠性,广泛适用于各种工业应用。其硫化抗性和AEC-Q200认证使其在汽车电子和其他苛刻环境中表现出色。我们强烈推荐这款产品用于需要高性能电阻器的应用场合。

CR0402AFX-2702GAS参数

参数
电阻值 27KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CR0402AFX-2702GAS厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0402AFX-2702GAS数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0402AFX-2702GAS CR0402AFX-2702GAS数据手册

CR0402AFX-2702GAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70000+ $ 0.0016 ¥ 0.0144
290000+ $ 0.0016 ¥ 0.0137
730000+ $ 0.0014 ¥ 0.0127
1560000+ $ 0.0014 ¥ 0.012
3010000+ $ 0.0013 ¥ 0.0114
库存: 0
起订量: 110000 增量: 10000
