CHP0603AJW-220ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 22Ω ±5% 333mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 3769417
供应商: 海外现货
标准整包数: 10

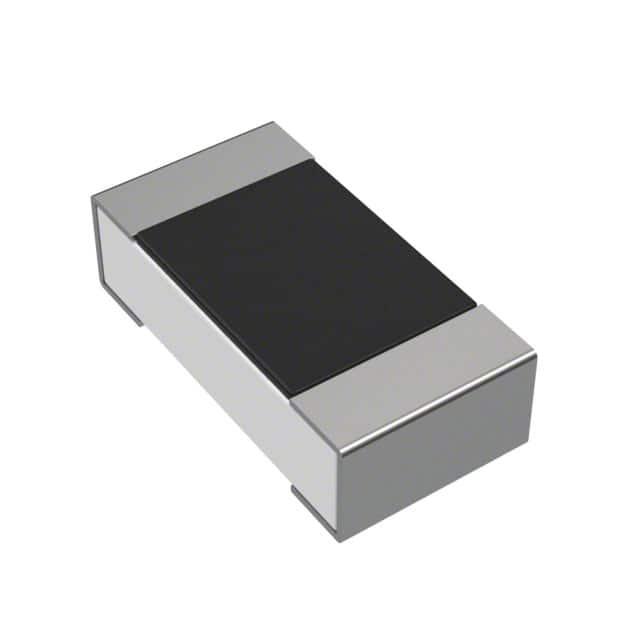

BOURNS 贴片电阻 CHP0603AJW-220ELF

CHP0603AJW-220ELF概述

    CHP-A 系列超大功率芯片电阻技术手册

    产品简介


    CHP-A 系列超大功率芯片电阻是一款采用厚膜技术制造的高性能电阻器。其最大功率可达3瓦(@ 70°C),能够在高功率条件下稳定工作。此系列产品适用于电源、数字仪表、消费电子、LED照明及工业控制板等多种应用领域。

    技术参数


    | 参数 | CHP0603A | CHP0805A | CHP1206A | CHP2512A |

    | 功率等级 @ 70°C | 0.33 W | 0.5 W | 0.75 W | 3 W |
    | 工作温度范围 | -55 °C 至 +155 °C |
    | 最大工作电压 | 75 V | 200 V | 250 V | 250 V |
    | 最大过载电压 | 125 V | 300 V | 500 V | 500 V |
    | 电阻精度 | ±1%, ±5% |
    | 温度系数 (TCR) | ±100 ppm/°C | ±200 ppm/°C |

    产品特点和优势


    - 厚膜技术:提高可靠性和稳定性。
    - 高功率浪涌耐受能力:适用于严苛的工作环境。
    - RoHS合规:符合环保要求。
    - 无卤素设计:更加安全,符合环保标准。
    - AEC-Q200合规:满足汽车应用标准。
    - 抗硫化设计:适合恶劣环境下的应用。

    应用案例和使用建议


    CHP-A 系列电阻器被广泛应用于多个领域,例如电源管理、LED照明和消费电子产品。在使用过程中,为了确保最佳性能,应注意散热和焊接条件。特别建议:
    - 避免工作温度超过155°C。
    - 在满额定功率下工作时,电路板表面温度不应超过105°C。
    - 确保正确的焊盘布局,以提供良好的热传递和机械稳定性。

    兼容性和支持


    - 该系列电阻器与多种电子系统和设备兼容,尤其是在需要高功率处理的应用中。
    - 厂商提供详尽的技术支持和保修服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题1:如何判断电阻是否损坏?
    - 解决方法:检查电阻的阻值是否偏离标称值,可通过万用表进行测量。
    - 问题2:如何正确焊接电阻?
    - 解决方法:确保焊接温度不超过规定值,并保持适当的焊接时间。
    - 问题3:如何防止氧化?
    - 解决方法:在储存和运输过程中采取适当的保护措施,如防潮包装。

    总结和推荐


    CHP-A 系列超大功率芯片电阻以其高可靠性、宽泛的工作温度范围和严格的行业认证脱颖而出。这些特性使其在众多应用场景中表现出色,尤其适用于电源管理和工业控制等领域。考虑到其高性价比和广泛的应用领域,强烈推荐使用这款产品。
    通过以上内容,您可以对CHP-A系列超大功率芯片电阻有一个全面的了解,包括其性能特点、应用范围以及使用建议。希望这些信息能够帮助您更好地选择和使用这一高性能电阻器。

CHP0603AJW-220ELF参数

参数
电阻值 22Ω
精度 ±5%
额定功率 333mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CHP0603AJW-220ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CHP0603AJW-220ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CHP0603AJW-220ELF CHP0603AJW-220ELF数据手册

CHP0603AJW-220ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
