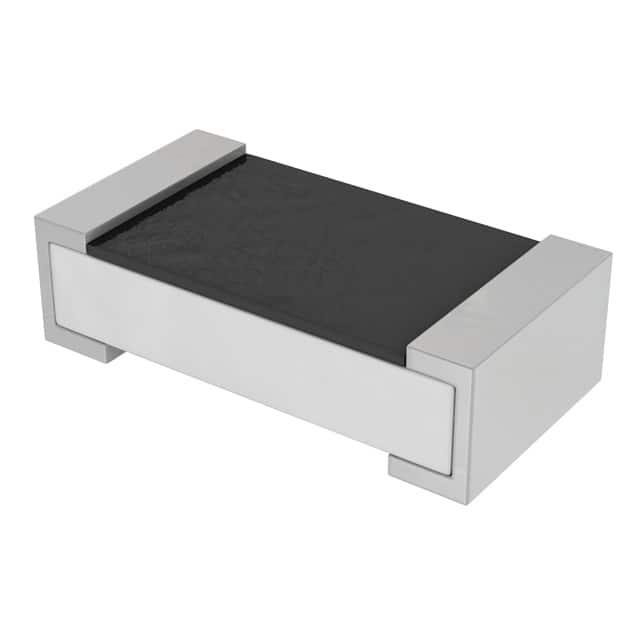

CFN0603AFX-R020ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 20mΩ ±1% 500mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 3776521
供应商: element14
标准整包数: 1
BOURNS 贴片电阻 CFN0603AFX-R020ELF

CFN0603AFX-R020ELF概述

    CFN-A 系列金属箔片式电流感应电阻技术手册

    产品简介


    CFN-A 系列金属箔片式电流感应电阻(Metal Foil, Current Sensing Chip Resistor)是一款专为高精度和高可靠性要求的应用设计的精密电阻器。该系列电阻器采用金属箔技术制造,具有高功率密度、高可靠性和稳定性等特点,同时符合 RoHS 和无卤素标准,适用于多种工业和汽车应用。

    技术参数


    - 尺寸:0402、0603、0805 和 1206
    - 功率等级(@70°C):
    - 0402:0.2 W
    - 0603:0.5 W
    - 0805:0.75 W
    - 1206:1 W
    - 电阻值:5 mΩ, 10 mΩ, 20 mΩ, 30 mΩ, 40 mΩ(具体视型号而定)
    - 工作温度范围:
    - 0402、0603:-55°C ~ +125°C
    - 0805、1206:-55°C ~ +155°C
    - 温度系数:±50 ppm/°C 或 ±100 ppm/°C(具体视型号而定)
    - 容差:±1%、±5%
    - 环境特性:
    - 存储条件:温度 +5°C ~ +35°C,湿度 40% ~ 75%,保质期 2 年
    - 防潮等级:1

    产品特点和优势


    1. 金属箔技术:提供了高稳定性和可靠性。
    2. 高功率密度:在有限的空间内实现更高的功率处理能力。
    3. 高可靠性:经过多项严格测试验证,确保长期稳定运行。
    4. 环保材料:符合 RoHS 和无卤素标准,满足环保要求。
    5. AEC-Q200 认证:适用于汽车级应用。

    应用案例和使用建议


    - 电流感应:用于电源管理、电机驱动等应用中的电流检测。
    - 电源管理:提供精确的电流测量,帮助提高系统效率。
    - 电机驱动:如步进电机驱动,提供稳定的电流反馈。
    - 输入放大器:作为输入电阻器,确保信号的精确度。
    使用建议:
    - 在安装时需遵循推荐的焊盘尺寸和焊接曲线,以确保良好的焊接质量和机械强度。
    - 使用前需进行环境适应性测试,确保在实际环境中能够正常工作。

    兼容性和支持


    - 兼容性:适用于各种标准焊料(如 Sn96.5 / Ag3 / Cu0.5),与多种焊盘尺寸兼容。
    - 支持:制造商提供详细的使用指南和技术支持,包括焊接建议、存储条件等信息。

    常见问题与解决方案


    - 问题:电阻值漂移
    - 解决方案:确保使用时环境温度不超过规定范围,并定期进行校准。
    - 问题:焊接不良
    - 解决方案:严格按照推荐的焊接曲线进行焊接,检查焊点质量。
    - 问题:过载损坏
    - 解决方案:避免超出规定的最大功率负载,并定期检查电阻器的工作状态。

    总结和推荐


    CFN-A 系列金属箔片式电流感应电阻凭借其高可靠性、高功率密度和环保特性,使其成为许多应用中的理想选择。无论是电源管理还是汽车电子,该系列产品都能提供卓越的性能。强烈推荐用于需要高精度电流检测的应用场合。
    通过以上内容,您可以详细了解 CFN-A 系列金属箔片式电流感应电阻的技术细节和应用场景。希望本文能为您提供有价值的信息。

CFN0603AFX-R020ELF参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CFN0603AFX-R020ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。
