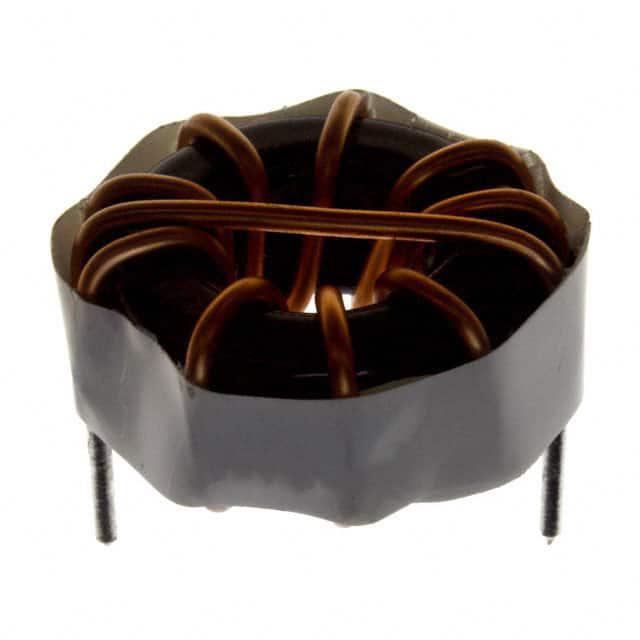

2300LL-102-H-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 3.5A 1mH 137mΩ ±15% 水平安装,通孔安装 32.51mm(长度)*16.51mm(高度)
供应商型号: AV-A-BNS2300LL102HRC
供应商: Avnet
标准整包数: 80
BOURNS 插件电感 2300LL-102-H-RC

2300LL-102-H-RC概述

    电子元器件产品技术手册解析:Bourns® 2300LL 系列电感器

    产品简介


    Bourns® 2300LL 系列电感器是专为高电流和低损耗设计的环形电感器。这些电感器以高性能为核心,广泛应用于开关模式电源(Switch Mode Power Supplies)、DC/DC 转换器、输出扼流圈及电磁干扰(EMI)滤波等领域。凭借其优异的性能和稳定性,2300LL 系列在通信、工业控制、消费电子等多个行业中备受青睐。

    技术参数


    以下是 Bourns® 2300LL 系列电感器的主要技术规格:
    | 参数 | 描述 |

    | 核心损耗 | 低核心损耗 |
    | 电磁辐射 | 低磁辐射 |
    | 电流容量 | 高电流承载能力 |
    | 安装方式 | 水平或垂直安装 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 尺寸规格 | A=1.28" × B=0.65" × C=0.65" |
    电感值(L)与额定直流电流(Idc)
    以下为部分典型型号的技术指标:
    - 2300LL-1R5-RC:L=1.5 μH,Idc=34.0 A,最大尺寸:A=0.59", B=1.21", C=0.066"
    - 2300LL-3R9-RC:L=3.9 μH,Idc=26.3 A,最大尺寸:A=0.59", B=1.21", C=0.066"
    - 2300LL-8R2-RC:L=8.2 μH,Idc=22.3 A,最大尺寸:A=0.59", B=1.21", C=0.066"
    - 2300LL-330-RC:L=33 μH,Idc=13.0 A,最大尺寸:A=0.56", B=1.18", C=0.053"
    - 2300LL-102-RC:L=100 μH,Idc=3.5 A,最大尺寸:A=0.52", B=1.14", C=0.034"

    产品特点和优势


    1. 低核心损耗与低电磁辐射:采用优质材料和设计工艺,减少能量损失,同时降低对周围电路的干扰。
    2. 高电流承载能力:能够满足大功率需求,适用于工业级和高性能电子设备。
    3. 灵活的安装方式:支持水平或垂直安装,便于在不同空间布局中进行优化。
    4. 宽泛的工作温度范围:能够在极端环境下稳定运行,适应严苛的应用条件。
    5. RoHS合规:环保设计符合国际标准,满足绿色制造的需求。

    应用案例和使用建议


    1. 开关电源模块:在工业级开关电源中,2300LL 系列可以有效抑制输入电流纹波,提升效率并延长设备寿命。
    2. DC/DC 转换器:其高电流承载能力和低损耗特性使得它非常适合用于高功率密度的转换器设计。
    3. 滤波与抗干扰:结合 EMI 滤波器使用时,可以显著改善系统的电磁兼容性(EMC)。
    使用建议:
    - 根据实际电流需求选择合适的电感值;
    - 确保安装方式与电路布局相匹配,以优化散热效果;
    - 在恶劣环境下,考虑加装保护措施(如防静电和过电压保护)。

    兼容性和支持


    Bourns® 2300LL 系列电感器可与其他主流电子元器件无缝兼容,适用于各类电路设计。Bourns 提供详尽的技术文档和支持服务,用户可通过官网获取资料和申请技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热系统是否正常工作;调整安装方式 |
    | 电感值偏差超出预期 | 确认工作电流是否超过额定值;检查接线正确性 |
    | 设备无法正常启动 | 核实电感器安装方向和连接点无误 |

    总结和推荐


    Bourns® 2300LL 系列电感器以其卓越的性能、灵活的设计和广泛的适用性成为市场上备受推崇的产品之一。其独特的低损耗和高可靠性使其特别适合在严苛环境中使用,尤其是在需要高性能电源管理和高电流处理的应用场合。强烈推荐给追求高品质和可靠性的用户。

2300LL-102-H-RC参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 137mΩ
额定电流 3.5A
Q值 -
测试频率 1KHz
电感值 1mH
长*宽*高 32.51mm(长度)*16.51mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装
