78F2R2K-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 7.9MHz 110MHz 630mA 50@7.9MHz 2.2μH 250mΩ ±10% 插件 通孔安装 7.11mm(长度)*7.11mm(高度)
供应商型号: 1167666
供应商: 海外现货
标准整包数: 1

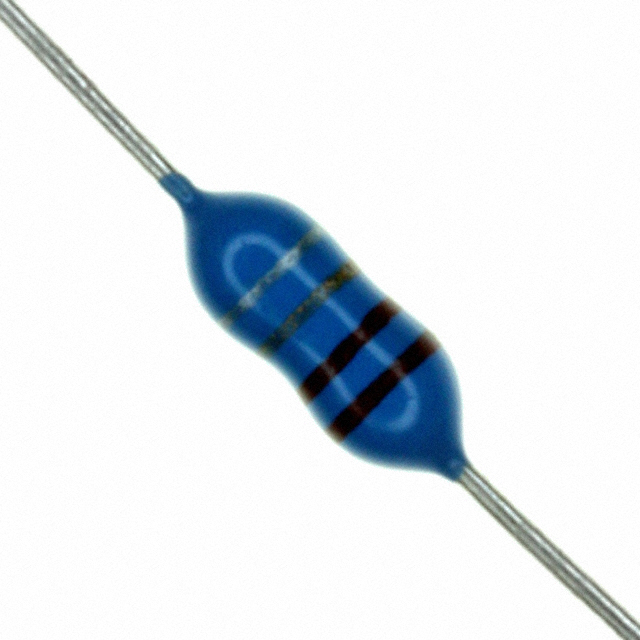

BOURNS 插件电感 78F2R2K-RC

78F2R2K-RC概述


    产品简介


    78F系列屏蔽式RF扼流圈
    78F系列屏蔽式RF扼流圈是一款专为高频应用设计的高品质电子元器件,主要用于DC/DC转换器、电源管理及通用电路中的射频干扰抑制。此系列产品具备出色的电性能和稳定性,广泛应用于通信设备、计算机系统、工业控制以及消费电子等领域。

    技术参数


    - 电流额定值: 最高可达1.2A
    - 介电强度: 500VRMS
    - RoHS合规: 符合RoHS 2002/95/EC指令和2011/65/EU指令
    - 温度范围: 操作温度范围为-55°C至+105°C(包含温升),存储温度范围同操作温度范围
    详细规格
    | 部件编号 | 电感值 (μH) | 误差 (%) | 测试频率 (MHz) | 自谐振频率 (MHz) | 最小直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 78FR10K-RC | 0.10 | ±10% | 20 | 25 | 0.060 | 1200 |
    | 78FR12K-RC | 0.12 | ±10% | 20 | 25 | 0.070 | 1200 |
    | 78FR15K-RC | 0.15 | ±10% | 20 | 25 | 0.070 | 1200 |
    | 78FR18K-RC | 0.18 | ±10% | 20 | 25 | 0.073 | 1150 |
    | 78FR22K-RC | 0.22 | ±10% | 40 | 25 | 0.075 | 1150 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 宽广的应用范围: 适用于各种高频电路,包括DC/DC转换器和电源管理系统。
    - 稳定的电气特性: 具备优异的电感值稳定性和低直流电阻,确保高效的电磁干扰抑制。
    - 环境适应性强: 工作温度范围宽广,能够适应极端的工业和消费环境。
    - RoHS合规: 采用环保材料制造,符合国际环保标准。
    - 可靠的设计: 高质量的磁芯材料和镀锡铜终端连接设计,延长使用寿命。

    应用案例和使用建议


    应用案例:
    - 在一个典型的DC/DC转换器中,78F系列屏蔽式RF扼流圈用于滤除高频噪声,保证输出电压的纯净度。
    - 在电源管理电路中,用于稳定输出电压,减少电磁干扰对其他组件的影响。
    使用建议:
    - 选择合适的部件号,以满足特定应用中的电感值要求。
    - 确保电路设计中考虑到热管理,避免过热现象发生。
    - 为了获得最佳效果,在设计中应留有一定的余量,特别是在电流较高时。

    兼容性和支持


    - 兼容性: 本系列产品与市场上常见的PCB组装工艺完全兼容。
    - 支持和服务: Bourns公司提供详尽的技术文档和在线技术支持,帮助用户解决问题并优化应用设计。客户可通过电子邮件和电话联系到专门的技术支持团队。

    常见问题与解决方案


    1. Q: 产品如何测试电感值?
    A: 使用LCR测试仪在指定频率下进行测试。

    2. Q: 如何处理安装过程中的错误?
    A: 仔细检查每个部件的型号,确认其符合应用需求。如有疑问,咨询Bourns技术支持。
    3. Q: 在高湿度环境中使用是否会受到影响?
    A: 由于采用了环氧树脂涂层,产品具有一定的防潮性能,但在特别潮湿的环境下建议采取额外防护措施。

    总结和推荐


    综上所述,78F系列屏蔽式RF扼流圈凭借其优越的性能和广泛的适用性,成为高频电路应用中的理想选择。其出色的设计和高可靠性使得它在各类电源管理和通信设备中得到广泛应用。对于需要高效、稳定的RF干扰抑制解决方案的项目,强烈推荐使用这款产品。

78F2R2K-RC参数

参数
Q值 50@7.9MHz
测试频率 7.9MHz
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 110MHz
容差 ±10%
直流电阻(DCR) 250mΩ
额定电流 630mA
长*宽*高 7.11mm(长度)*7.11mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

78F2R2K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

78F2R2K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 78F2R2K-RC 78F2R2K-RC数据手册

78F2R2K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
