首页  >  产品百科  >  5900-680-RC

5900-680-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 3.2A 2.8A 68μH 56mΩ ±10% 插件,D11.5XL22.9MM 通孔安装 22.86mm(长度)
供应商型号: M8322-ND
供应商: Digi-Key
标准整包数: 1

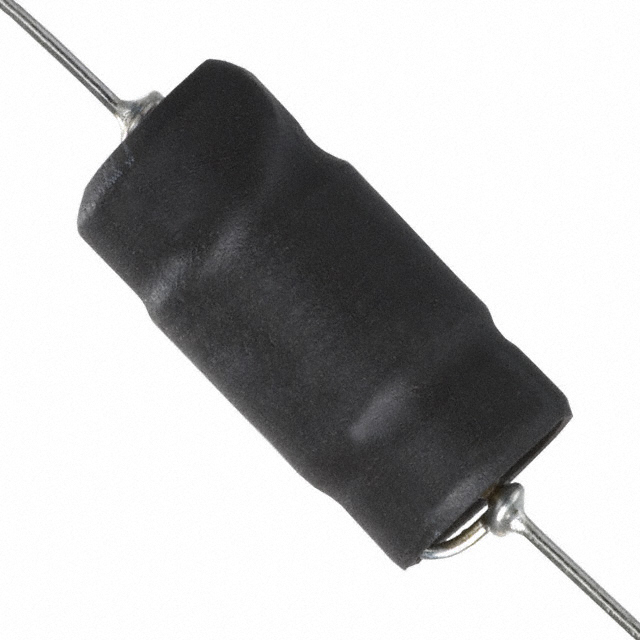

BOURNS 插件电感 5900-680-RC

5900-680-RC概述

    Bourns 5900 系列高电流电感器

    产品简介


    Bourns 5900 系列电感器专为需要高电流容量的应用而设计。这类电感器广泛应用于电源管理和电磁干扰抑制等领域,特别适合于各种工业和汽车电子产品。

    技术参数


    | 零件号 | 电感值 (μH) | 最大直流电阻 (Ω) | 自谐振频率 (MHz) | 饱和电流 (A) | 额定电流 (A) |
    |
    | 5900-3R9-RC | 3.9 | 0.012 | 80 | 14.4 | 5.9 |
    | 5900-4R7-RC | 4.7 | 0.014 | 70 | 13.0 | 5.7 |
    | 5900-5R6-RC | 5.6 | 0.015 | 65 | 11.8 | 5.4 |
    | ... | ... | ... | ... | ... | ... |
    注:所有电感器均为RoHS符合型。

    产品特点和优势


    - 高电流容量:能够承受高电流而不发生饱和。
    - Ferrite磁芯:采用铁氧体磁芯材料,提供优异的电磁屏蔽性能。
    - 电介质强度:具备2500 Vrms的电介质强度,保证电气安全。
    - 宽温度范围:可在-40°C至+125°C的环境中稳定工作。

    应用案例和使用建议


    - 电源管理:适用于各类电源转换器和滤波器,能够有效抑制EMI噪声。
    - 工业自动化:适用于需要高可靠性、高电流处理能力的工业控制系统。
    - 汽车电子:满足汽车应用中的高温度要求和高可靠性标准。
    使用建议:
    - 在高温环境下工作时,应考虑降低电流负载以避免过热。
    - 在组装过程中确保引脚焊接牢固,避免机械应力导致接触不良。

    兼容性和支持


    - 兼容性:本系列电感器与其他标准电子元件具有良好的兼容性,适用于多种电路板设计。
    - 技术支持:Bourns公司提供了详细的技术文档和在线支持服务,帮助用户解决技术问题。

    常见问题与解决方案


    1. 问题:电感器出现过热现象。
    - 解决办法:检查电流负载是否超过额定值,必要时减少负载或增加散热措施。
    2. 问题:产品在使用中发现失效。
    - 解决办法:确保安装正确,检查是否有焊接不良或机械损坏等问题。

    总结和推荐


    综上所述,Bourns 5900 系列电感器凭借其出色的高电流容量、可靠的性能和宽广的工作温度范围,在众多应用场合中表现出色。无论是工业控制还是汽车电子,都能找到合适的产品型号。强烈推荐给对可靠性和稳定性有严格要求的应用项目。

5900-680-RC参数

参数
电感值 68μH
饱和电流(LSAT) 3.2A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 56mΩ
额定电流 2.8A
Q值 -
测试频率 1KHz
长*宽*高 22.86mm(长度)
通用封装 插件,D11.5XL22.9MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5900-680-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5900-680-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 5900-680-RC 5900-680-RC数据手册

5900-680-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
