9250A-103-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 7.9MHz 46MHz 220mA 220mA 50@7.9MHz 10μH 1.62Ω ±10% 通孔安装 10.41mm(长度)
供应商型号: 1693439
供应商: 海外现货
标准整包数: 1
BOURNS 插件电感 9250A-103-RC

9250A-103-RC概述

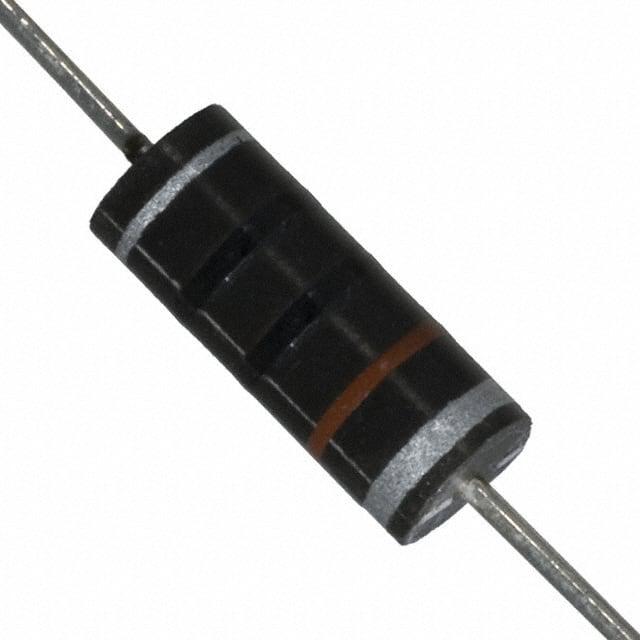

    9250A Series Molded Axial Inductor

    1. 产品简介


    产品类型:9250A系列是采用屏蔽结构的线绕型轴向电感器。
    主要功能:用于过滤和输出扼流圈等应用,具有高Q值,可以有效抑制电磁干扰并保持稳定的信号传输。
    应用领域:适用于各种电子设备中的滤波电路、电源扼流圈等。

    2. 技术参数


    | 参数 | 描述 |

    | 感应范围 | 0.1 μH 至 8200 μH |
    | RoHS合规性 | 符合RoHS标准 |
    | 直流电流导致的温升 | 在Idc时达到35°C |
    | 饱和电流(典型值) | 在Isat时电感量下降5% |
    | 工作温度范围 | -55°C至+125°C |
    | 材质 | 芯体为铁氧体,导线为镀锡铜线 |
    | 引脚涂层 | 锡 |
    | 包装选项 | 标准包装:每袋1000个;可选12英寸卷盘,每盘2500个 |
    | 电气特性 | 见下表 |
    | 感应量 (μH) | Q 值最小 | 测试频率 (MHz) | 自谐振频率 (MHz) | 最大直流电阻 (Ω) | 最大额定直流电流 (mA) | 饱和电流 (mA) |
    ||
    | 0.10 | 50 | 25 | 250 | 0.025 | 1790 | 1790 |
    | ... | ... | ... | ... | ... | ... | ... |
    | 1000 | 60 | 25 | 70 | 1.62 | 70 | 40 |

    3. 产品特点和优势


    - 高Q值:有助于提高信号纯度和减少信号失真。
    - 宽感应范围:从0.1 μH到8200 μH,满足多种应用需求。
    - RoHS合规:符合环保标准,适合现代电子设备设计。
    - 稳定的工作性能:能够在-55°C到+125°C的极端环境中保持稳定性能。
    - 良好的散热能力:直流电流引起的温升低,有利于长期可靠运行。

    4. 应用案例和使用建议


    - 滤波电路:在电源管理中作为输出扼流圈使用,可以有效地抑制电源噪声,确保系统的稳定运行。
    - 电源管理:在通信设备的电源部分,通过使用这种电感器,可以降低电源纹波,提高整体电源效率。
    - 建议:根据具体的应用场景选择合适的感应量,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:适用于各种常见的印刷电路板设计和焊接工艺。
    - 支持服务:Bourns公司提供详尽的技术支持和售后保障,确保用户能够获得及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题1:如何确认产品的感应量?
    - 解决办法:可以通过型号代码进行识别,例如“9250A-151-RC”表示0.15 μH。
    - 问题2:在高温环境下如何确保产品正常工作?
    - 解决办法:选择合适型号的产品,并在安装时考虑散热设计,如使用散热片等辅助手段。

    7. 总结和推荐


    9250A系列电感器以其高Q值、宽感应范围、出色的热稳定性和环保特性,成为众多电子设备中不可或缺的关键组件。其优异的性能和广泛的适用范围使其在市场上具备强大的竞争力。因此,强烈推荐在滤波和电源管理领域选用这款产品。

9250A-103-RC参数

参数
Q值 50@7.9MHz
测试频率 7.9MHz
电感值 10μH
饱和电流(LSAT) 220mA
自谐振频率(SRF) 46MHz
容差 ±10%
直流电阻(DCR) 1.62Ω
额定电流 220mA
长*宽*高 10.41mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9250A-103-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

9250A-103-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 9250A-103-RC 9250A-103-RC数据手册

9250A-103-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.3498
10+ ¥ 8.3917
100+ ¥ 7.6924
500+ ¥ 7.6924
1000+ ¥ 7.5526
2000+ ¥ 7.5526
4000+ ¥ 7.5526
库存: 1619
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.34
