4602-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 7.96MHz 190MHz 2A 60@7.96MHz 1μH 50mΩ ±20% 通孔安装 19.05mm(长度)
供应商型号: 4602-RC
供应商: Master
标准整包数: 25

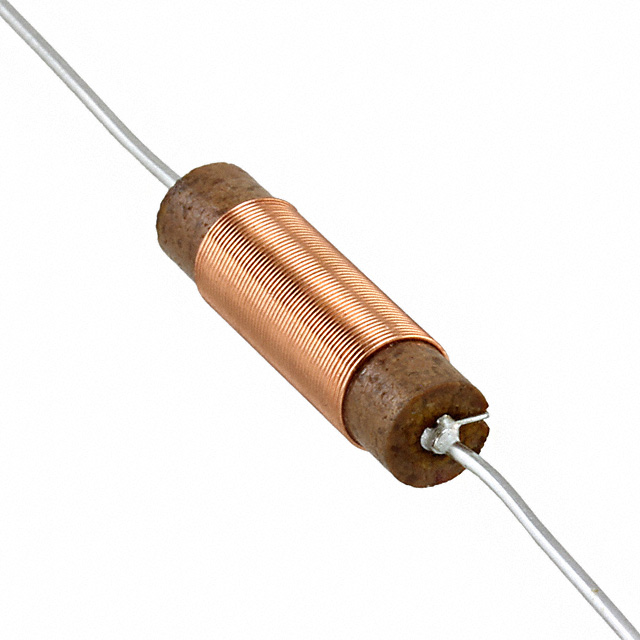

BOURNS 插件电感 4602-RC

4602-RC概述

    电子元器件产品技术手册解析:4600 系列电感器

    1. 产品简介


    4600 系列电感器是一款高性能的电感组件,主要应用于电源滤波、信号耦合和电磁干扰(EMI)抑制等领域。该系列电感器具有高 Q 值、高自谐振频率等特点,能够在多种工业环境中稳定运行,特别是在高压环境下表现出色。

    2. 技术参数


    | 规格 | 型号 | L(µH) | Q (最小) | 测试频率 (MHz) | 自谐振频率 (MHz) | 最小 DCR (Ω) | 最大 DC 电流 (mA) | 长度 (英寸) |
    |
    | 4602-RC | 1.0 | ±20% | 60 | 7.96 | 190 | 0.05 | 2000 | 1.375 ± 0.125 |
    | 4604-RC | 1.5 | ±10% | 58 | 7.96 | 149 | 0.093 | 1800 | 1.375 ± 0.125 |
    | 4606-RC | 2.4 | ±10% | 56 | 7.96 | 120 | 0.19 | 1500 | 1.375 ± 0.125 |
    | 4608-RC | 3.9 | ±20% | 60 | 7.96 | 93 | 0.45 | 1000 | 1.375 ± 0.125 |
    | 4609-RC | 5.5 | ±10% | 57 | 7.96 | 80 | 0.67 | 850 | 1.375 ± 0.125 |
    | 4610-RC | 6.2 | ±10% | 57 | 7.96 | 76 | 0.83 | 700 | 1.375 ± 0.125 |
    | 4611-RC | 8.2 | ±10% | 57 | 7.96 | 65 | 1.2 | 600 | 1.375 ± 0.125 |
    | 4612-RC | 10 | ±20% | 36 | 2.52 | 61 | 1.5 | 500 | 1.375 ± 0.125 |

    3. 产品特点和优势


    4600 系列电感器的主要优势包括:
    - 高 Q 值:确保电感器在高频下的低损耗,提高电路效率。
    - 高自谐振频率:允许电感器在更高的频率下工作,满足现代电子设备的需求。
    - 高压应用能力:特别适合需要处理高压的工业应用。
    - 低制造成本:通过优化工艺流程,保持低成本的同时提供高性能。
    - 涂层保护:使用耐热的清漆涂层,增强机械强度和抗腐蚀性能。

    4. 应用案例和使用建议


    - 电源滤波:在电源系统中,使用 4600 系列电感器可以有效滤除高频噪声,提高电源的稳定性。
    - 信号耦合:在通信系统中,这些电感器能保证信号的有效传输,减少失真。
    - EMI 抑制:通过将这些电感器用于敏感电路中,可以有效地抑制电磁干扰。
    使用建议:
    - 在高压应用中,应选择合适的型号以确保长期可靠运行。
    - 定期检查电感器的工作温度,避免过热导致的损坏。

    5. 兼容性和支持


    - 兼容性:4600 系列电感器适用于广泛的工业标准电路板设计,易于集成到现有系统中。
    - 支持:制造商提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等。

    6. 常见问题与解决方案


    - 问题:电感器发热严重
    - 解决方案:确保良好的散热条件,检查电路设计是否合理。

    - 问题:电感器工作频率不稳定
    - 解决方案:检查连接线路是否接触良好,确认周围环境无强电磁干扰。

    7. 总结和推荐


    综上所述,4600 系列电感器凭借其高性能、高压能力和经济实惠的成本,在多个工业应用领域中表现优异。强烈推荐给需要高性能电感器的工程师和设计师,尤其是那些追求高效、可靠的电源管理和信号传输的项目。

4602-RC参数

参数
Q值 60@7.96MHz
测试频率 7.96MHz
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) 190MHz
容差 ±20%
直流电阻(DCR) 50mΩ
额定电流 2A
长*宽*高 19.05mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

4602-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4602-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 4602-RC 4602-RC数据手册

4602-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.9212 ¥ 24.2886
250+ $ 2.7973 ¥ 23.2464
500+ $ 2.743 ¥ 22.4624
1000+ $ 2.7019 ¥ 22.1255
1275+ $ 1.4306 ¥ 11.715
2550+ $ 1.0065 ¥ 8.242
3825+ $ 0.9864 ¥ 8.0778
5100+ $ 0.9864 ¥ 8.0778
库存: 123
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 607.21
