78F470J-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 2.5MHz 8.5MHz 205mA 60@2.5MHz 47μH 2.7Ω ±5% 插件 通孔安装 7.11mm(长度)
供应商型号: UA-78F470J-RC
供应商: 海外现货
标准整包数: 1

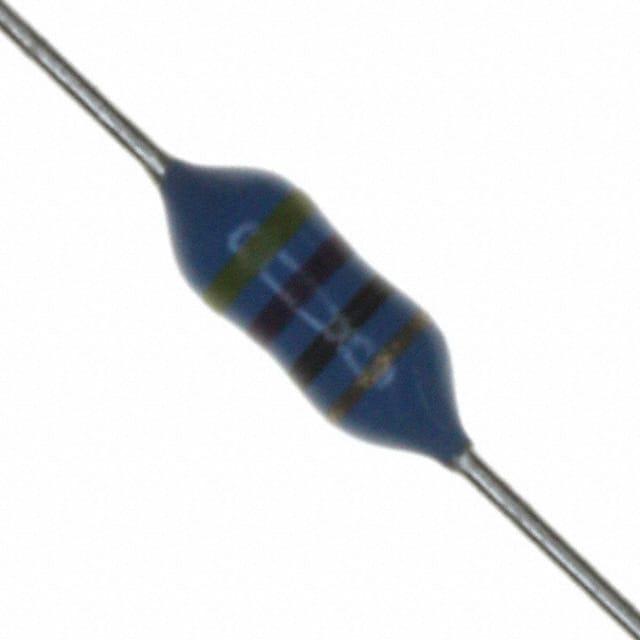

BOURNS 插件电感 78F470J-RC

78F470J-RC概述

    # 78F系列屏蔽型射频扼流圈

    产品简介


    78F系列屏蔽型射频扼流圈(RF Choke)是一种适用于多种应用场合的高品质电感器。其设计旨在提供出色的电气特性和稳定性,尤其适合在高频开关电源、直流-直流转换器和通用电路中使用。该系列产品具有较高的电流额定值、良好的电气绝缘能力和环保合规性,适用于现代电子设备中的电源管理及信号处理。

    技术参数


    78F系列屏蔽型射频扼流圈的技术规格如下:
    - 额定电流: 最高达1.2 A
    - 绝缘强度: 500 VRMS
    - 符合RoHS标准
    以下是各型号的具体技术参数:
    | 型号 | 电感值 (μH) | 容差 (%) | 测试频率 (MHz) | 自谐振频率 (MHz) | 直流电阻 (Ω) | 额定电流 (mA) |

    | 78FR10K-RC | 0.10 | ±10% | 20 | 25 | 0.060 | 1200 |
    | 78FR12K-RC | 0.12 | ±10% | 20 | 25 | 0.070 | 1200 |
    | 78FR15K-RC | 0.15 | ±10% | 20 | 25 | 0.070 | 1200 |
    | 78FR18K-RC | 0.18 | ±10% | 20 | 25 | 0.073 | 1150 |
    | ... | ... | ... | ... | ... | ... | ... |
    工作温度范围:-55°C 到 +105°C

    产品特点和优势


    78F系列屏蔽型射频扼流圈具备以下特点和优势:
    - 高性能: 高额定电流,高自谐振频率,确保在高频环境下的稳定表现。
    - 低损耗: 优异的电气特性,降低功耗,提高效率。
    - 可靠性: 良好的电气绝缘能力和宽广的工作温度范围,适用于各种严苛的应用环境。
    - 环保: 符合RoHS标准,满足现代电子产品对环保的要求。
    - 易用性: 提供多种封装选项,方便集成到不同类型的电路板上。

    应用案例和使用建议


    应用案例
    - 直流-直流转换器: 用于电源模块中,以减少噪声和纹波。
    - 电源供应: 在交流电源的整流滤波环节中,起到扼流作用,抑制高频噪声。
    - 通用用途: 广泛应用于各类高频电子设备中,如通信设备、仪器仪表等。
    使用建议
    - 在高频应用中,选择合适电感值的型号,以确保最佳的滤波效果。
    - 注意散热设计,特别是在大电流环境下使用时,确保适当的通风和散热措施,避免过热影响性能。
    - 对于特殊应用环境,建议进行详尽的电气测试和验证,以确保产品的稳定运行。

    兼容性和支持


    78F系列屏蔽型射频扼流圈与大多数电子元器件和设备具有良好兼容性,适用于广泛的电路设计。此外,制造商提供了完善的售后和技术支持服务,包括产品文档、技术咨询和客户培训等,确保用户能够高效地集成和使用这些产品。

    常见问题与解决方案


    问题1: 如何正确选择合适的型号?
    解决方案: 根据具体应用需求选择合适的电感值、额定电流和工作频率。可以参考产品手册中的参数表,结合实际工作条件进行匹配。
    问题2: 温度升高会影响产品的性能吗?
    解决方案: 产品的温度特性已经过严格测试,能够在规定的温度范围内稳定工作。但为了延长使用寿命,建议采取适当的散热措施,尤其是在高电流条件下。
    问题3: 如何确定产品的电气性能?
    解决方案: 用户可以通过制造商提供的电气参数和测试报告来验证产品的性能。如果需要进一步的定制测试,可以联系技术支持团队获取帮助。

    总结和推荐


    综上所述,78F系列屏蔽型射频扼流圈凭借其优异的电气特性、可靠性和兼容性,在高频电源管理和信号处理领域展现出卓越的表现。无论是用于工业控制、通信设备还是消费电子产品,该系列产品都能提供稳定可靠的解决方案。因此,强烈推荐给需要高品质射频扼流圈的工程师和设计师们。
    通过以上详细介绍,相信读者对78F系列屏蔽型射频扼流圈有了更深入的了解。无论是在选型过程中,还是在实际应用中,都希望这些信息能为用户提供有价值的指导和支持。

78F470J-RC参数

参数
测试频率 2.5MHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) 8.5MHz
容差 ±5%
直流电阻(DCR) 2.7Ω
额定电流 205mA
Q值 60@2.5MHz
长*宽*高 7.11mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

78F470J-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

78F470J-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 78F470J-RC 78F470J-RC数据手册

78F470J-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
866+ $ 0.1098 ¥ 0.9197
2736+ $ 0.106 ¥ 0.8883
6594+ $ 0.1 ¥ 0.838
库存: 7450
起订量: 1140 增量: 5000
交货地:
最小起订量为:866
合计: ¥ 796.46
