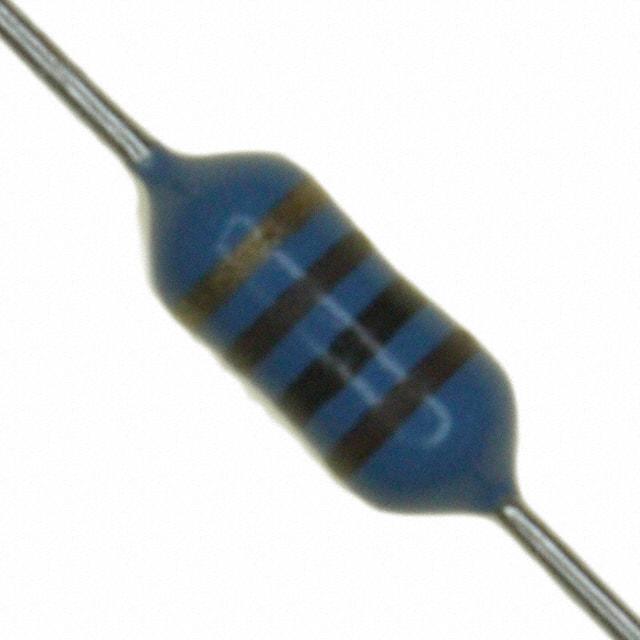

78F101J-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 2.5MHz 5.5MHz 165mA 60@2.5MHz 100μH 4.1Ω ±5% 插件 通孔安装 7.11mm(长度)*7.11mm(高度)
供应商型号: N-78F101J-RC
供应商: 云汉优选
标准整包数: 1
BOURNS 插件电感 78F101J-RC

78F101J-RC概述


    产品简介


    78F 系列共模电感(78F Series Conformal Coated RF Choke)是一种用于抑制高频噪声的电子元器件。它具有卓越的电流处理能力和较高的耐压强度,适用于广泛的电路设计和应用场合。该系列电感的主要应用包括直流/直流转换器、电源供应以及其他通用场合。

    技术参数


    78F 系列共模电感的主要技术规格如下:
    - 额定电流:高达1.2 A
    - 介电强度:500 VRMS
    - 尺寸(MM):25.40 (1.0), 7.11 (0.28)
    - 温度范围:
    - 工作温度范围:-55 °C 至 +105 °C
    - 存储温度范围:-55 °C 至 +105 °C
    - 其他参数:
    - 温升:35 °C(额定电流)
    - 材料:芯体材料为铁氧体DR,导线为漆包铜线,引脚镀锡,表面涂环氧树脂
    - 包装:标准包装为每袋5000个,可选包装为每卷5000个
    详细技术参数如下表所示:
    | 型号 | 电感值 (μH) | 容差 (%) | 最小测试频率 (MHz) | 自谐振频率 (MHz) | 最大直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 78FR10K-RC | 0.10 | ±10% | 20 | 25 | 0.060 | 1200 |
    | 78FR12K-RC | 0.12 | ±10% | 20 | 25 | 0.070 | 1200 |
    | ... | ... | ... | ... | ... | ... | ... |
    | 78F101J-RC | 100 | ±5% | 60 | 2.5 | 4.10 | 165 |

    产品特点和优势


    78F 系列共模电感具有以下几个显著的特点和优势:
    1. 高电流处理能力:最高可达1.2 A,满足多种电流需求。
    2. 高介电强度:达到500 VRMS,确保在高压环境下可靠工作。
    3. 宽广的工作温度范围:从-55 °C到+105 °C,适应各种极端环境。
    4. 低温升:在额定电流下温升仅35 °C,保证长期稳定运行。
    5. 高质量材料:采用高品质铁氧体芯体和漆包铜线,确保性能和可靠性。
    这些特点使得78F系列共模电感在市场上具备较强的竞争力,能够广泛应用于电源系统、工业控制等领域。

    应用案例和使用建议


    应用案例
    1. DC/DC 转换器:在DC/DC转换器中使用78F系列共模电感可以有效抑制输入端的高频噪声,提高系统的稳定性。
    2. 电源供应:在电源供应系统中,共模电感能够减少电磁干扰,提高电源效率。
    3. 通用场合:在需要抑制高频噪声的各种电路中均可使用。
    使用建议
    1. 选择合适的电感值:根据具体应用中的噪声频段选择合适电感值的电感。
    2. 考虑温升影响:在高电流工作条件下,需考虑温升对电路的影响,必要时增加散热措施。
    3. 匹配合适的包装:根据生产批量选择合适的包装方式,便于大规模生产和装配。

    兼容性和支持


    78F系列共模电感具有良好的兼容性,可以与其他常见的电子元器件和设备配合使用。厂商提供了详细的技术支持文档和专业咨询服务,帮助用户更好地了解和使用产品。同时,该产品符合RoHS指令要求,确保绿色环保。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    1. 问题:安装后电感发热严重
    - 解决方案:检查是否选择合适的电感值和电流等级,考虑增加散热措施,如添加散热片或使用散热板。
    2. 问题:噪声抑制效果不佳
    - 解决方案:确认电感值是否匹配应用场景中的噪声频段,适当调整电感值或增加并联电容器以增强滤波效果。
    3. 问题:温升超出预期
    - 解决方案:核实是否工作在额定电流范围内,若电流过高,需降额使用或选择更高电流等级的产品。

    总结和推荐


    综上所述,78F系列共模电感凭借其出色的性能、广泛的应用范围和优良的品质,在众多电子产品设计中表现出色。它不仅能够在严苛的环境中稳定工作,还具备良好的兼容性和强大的技术支持。因此,对于需要高性能共模电感的应用场合,强烈推荐使用78F系列共模电感。

78F101J-RC参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 5.5MHz
容差 ±5%
直流电阻(DCR) 4.1Ω
额定电流 165mA
Q值 60@2.5MHz
测试频率 2.5MHz
电感值 100μH
长*宽*高 7.11mm(长度)*7.11mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

78F101J-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

78F101J-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 78F101J-RC 78F101J-RC数据手册
