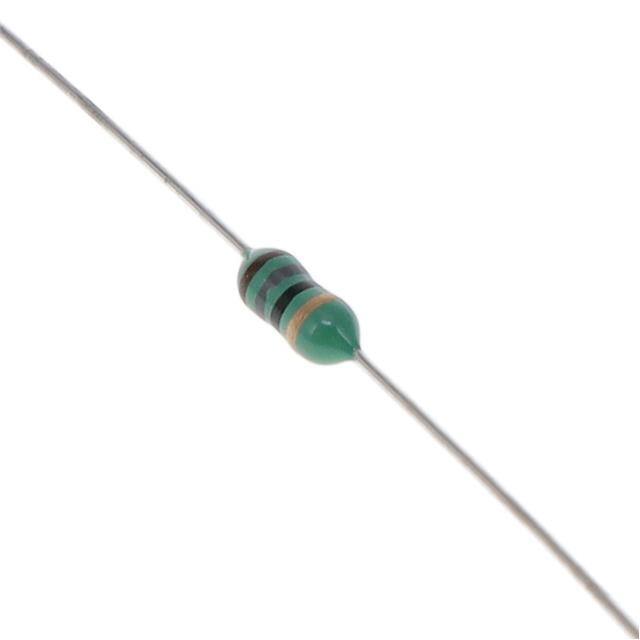

78F180J-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 2.5MHz 15MHz 315mA 50@2.5MHz 18μH 1Ω ±5% 通孔安装 7.11mm(长度)
供应商型号: 1167664
供应商: element14
标准整包数: 1
BOURNS 插件电感 78F180J-RC

78F180J-RC概述

    # 78F 系列共模扼流圈技术手册

    产品简介


    产品类型及功能
    78F系列共模扼流圈是一种适用于高频信号传输的电子元件,其主要用于抑制电磁干扰(EMI)和射频干扰(RFI)。这些扼流圈被广泛应用于各种电源管理设备和通信设备中,确保信号的纯净度和系统的稳定性。
    主要应用领域
    - DC/DC转换器:用于隔离和滤波,提高电源的稳定性和效率。
    - 电源供应器:用于抑制电源线上的噪声,保证输出电压的纯净度。
    - 通用用途:适用于需要抑制高频干扰的各种电路设计。

    技术参数


    | 参数 | 值范围 |

    | 额定电流 | 最高1.2A |
    | 隔离电压 | 500 VRMS |
    | 电感值(μH) | 0.10至1000 |
    | 谐振频率(MHz) | 7.9至60 |
    | 直流电阻(Ω) | 0.060至4.10 |
    | 直流电流(mA) | 1200至60 |

    产品特点和优势


    78F系列共模扼流圈具备如下显著特点和优势:
    - 高精度阻抗控制:额定电流高达1.2A,确保在大电流环境下仍能保持高效稳定的运行。
    - 强抗干扰能力:高隔直电压设计可有效防止高电压冲击。
    - 宽泛的工作频率:覆盖从7.9MHz到60MHz的宽频率范围,适合多种应用场合。
    - 多样化的产品选择:涵盖从0.10μH到1000μH的不同电感值,满足不同应用场景的需求。
    - 优异的温度特性:-55°C至+105°C的工作温度范围,保证在极端环境下的稳定性能。

    应用案例和使用建议


    典型应用场景
    - 电信基础设施:为光纤通信系统提供高效的EMI过滤。
    - 汽车电子:用于汽车发动机管理系统中的信号传输,提升信号的纯净度。
    - 工业控制:为工业自动化设备中的电源模块提供必要的滤波和保护。
    使用建议
    1. 严格遵守额定电流:在使用过程中,务必确保电流不超过额定电流,以避免过热损坏。
    2. 正确安装位置:建议将共模扼流圈安装在靠近电源入口的位置,以便更好地过滤电源输入端的噪声。
    3. 定期检查维护:在使用一段时间后,应进行定期的检查和维护,确保产品始终处于良好的工作状态。

    兼容性和支持


    78F系列共模扼流圈支持常见的电路板封装标准,便于与现有设备和组件的兼容。厂商提供了详尽的技术支持文档和售后服务,以帮助客户快速解决问题和进行有效的应用开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品工作时温度过高 | 检查安装位置是否合适,适当增加散热措施。 |
    | 电流超过额定值 | 检查电路负载是否正常,降低负载或更换更大额定电流的产品。 |
    | 过滤效果不佳 | 检查安装位置和周围环境是否有电磁干扰,必要时重新定位。 |

    总结和推荐


    综上所述,78F系列共模扼流圈凭借其出色的性能参数、广泛的应用领域以及优良的稳定性,是一款值得推荐的高品质产品。无论是电信设备还是工业控制系统,都可以通过使用这款产品获得更好的EMI过滤效果和更高的系统稳定性。强烈建议在相关项目中考虑采用此产品。

78F180J-RC参数

参数
容差 ±5%
直流电阻(DCR)
额定电流 315mA
Q值 50@2.5MHz
测试频率 2.5MHz
电感值 18μH
饱和电流(LSAT) -
自谐振频率(SRF) 15MHz
长*宽*高 7.11mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
