WS1M33R0J

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 33Ω ±5% 1W ±200ppm/℃ 通孔安装 9.5mm(长度)
供应商型号: 2474881
供应商: 海外现货
标准整包数: 1

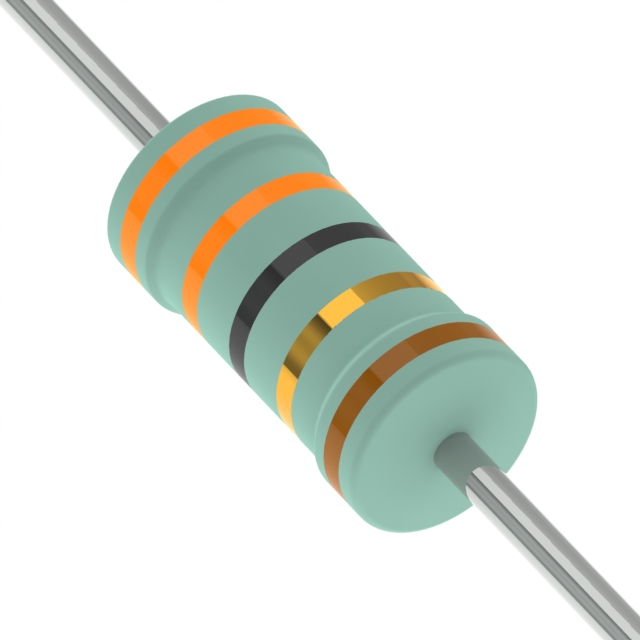

BOURNS 通孔电阻 WS1M33R0J

WS1M33R0J概述

    WS系列高浪涌耐受绕线电阻

    产品简介


    WS系列高浪涌耐受绕线电阻是一款高性能的电子元件,主要用于需要承受高电压瞬变的应用场景。其独特的设计使得它在智能仪表、可再生能源、工业设备、电源供应和充电器、照明、仪器仪表、白色家电等多个领域有着广泛的应用。

    技术参数


    - 浪涌耐受能力: 符合IEC 61000-4-5标准,能够承受1.2/50 μs的浪涌电压。
    - 功率范围: 1W至8W,提供多种型号满足不同的需求。
    - 电阻范围: E24系列,涵盖从15Ω到3.3KΩ等多种规格。
    - 温度系数: ±200 ppm/°C,确保温度变化时电阻值稳定。
    - 工作温度范围: -55°C 至 +200°C,适应广泛的环境条件。
    - 绝缘强度: 测试电压大于500 Vrms持续超过1分钟。
    - 环境特性: 满足UL 94V-0防火等级要求,具备良好的抗热冲击和焊接性能。

    产品特点和优势


    - 高浪涌耐受能力: IEC 61000-4-5标准,确保在恶劣环境下可靠工作。
    - 低热阻陶瓷芯: 高效散热,保证长期稳定运行。
    - 宽范围电阻值: E24系列提供了多样化的选择,覆盖常见的电阻值。
    - 符合RoHS标准: 环保设计,适用于全球市场。
    - 涂层材料: 满足UL 94V-0防火等级要求,确保安全可靠。

    应用案例和使用建议


    - 智能仪表: 在智能仪表中,这些电阻可以有效地吸收并消耗瞬态电压,保护仪表内部电路不受损害。
    - 可再生能源系统: 在风力发电和太阳能发电系统中,由于环境恶劣,这些电阻能够在高电压脉冲下保持稳定,提高系统的可靠性。
    - 工业设备: 用于工业控制系统中,可以有效抵抗外部电磁干扰和浪涌电压。
    使用建议:在安装时需注意合理布局,避免过近放置导致相互影响;定期检查电阻的外观和电气性能,确保其正常工作。

    兼容性和支持


    该产品可与其他标准电子元器件和设备兼容,适用于各种主流电路设计。厂商提供了详细的使用手册和技术支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一: 安装过程中发现电阻值不稳定。
    - 解决方案: 检查安装环境,确保周围没有强电磁干扰;确认电阻与电路板接触良好。
    - 问题二: 使用一段时间后,电阻值变化明显。
    - 解决方案: 核实实际应用条件是否超出额定范围;若超范围使用,需采取相应防护措施或更换更大功率的型号。
    - 问题三: 发现电阻表面温度过高。
    - 解决方案: 检查散热设计是否合理,增加散热片或其他冷却装置;调整负载以降低功耗。

    总结和推荐


    WS系列高浪涌耐受绕线电阻凭借其出色的浪涌耐受能力和宽广的适用范围,在智能仪表、可再生能源系统、工业控制等多个领域展现出强大的竞争力。其稳定的性能和广泛的适用性使其成为市场上备受推崇的产品。建议在面临高电压瞬变的应用场合时选用此款电阻,以提升整体系统的可靠性和安全性。

WS1M33R0J参数

参数
电阻值 33Ω
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 9.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

WS1M33R0J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

WS1M33R0J数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS WS1M33R0J WS1M33R0J数据手册

WS1M33R0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6294
50+ ¥ 0.6294
100+ ¥ 0.5645
250+ ¥ 0.4768
500+ ¥ 0.4768
1000+ ¥ 0.4272
5000+ ¥ 0.4272
库存: 3234
起订量: 80 增量: 0
交货地:
最小起订量为:50
合计: ¥ 31.47
直接购买
加入购物车
