CR0805-FX-9091ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 9.09KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 652-CR0805FX-9091ELF
供应商: Mouser
标准整包数: 1

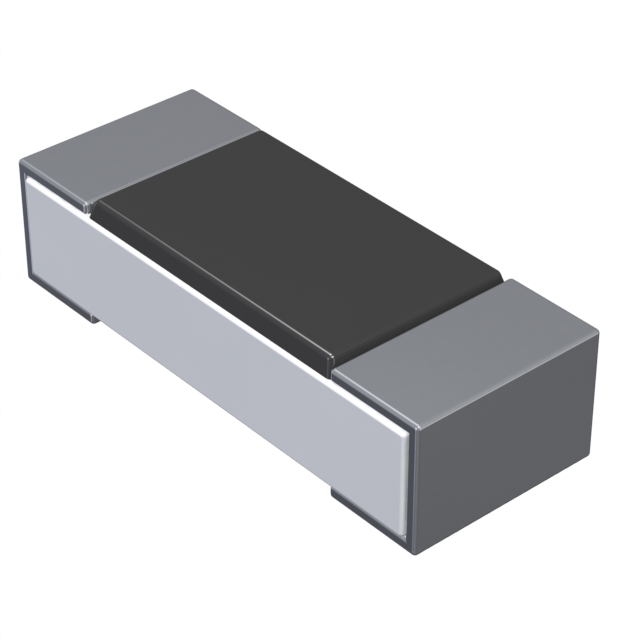

BOURNS 贴片电阻 CR0805-FX-9091ELF

CR0805-FX-9091ELF概述


    产品简介


    本手册涵盖了Bourns公司的CR0603、CR0805和CR1206系列贴片电阻(Chip Resistors)。这些电阻主要用于各种电路设计中,适用于工业控制、通信设备、汽车电子、消费电子等多个领域。其主要功能是提供稳定的电阻值,用于限流、分压、偏置等应用。这些电阻符合RoHS标准,确保了产品的环保性。

    技术参数


    - 额定功率:
    - CR0603: 0.10 W (70°C)
    - CR0805: 0.125 W (70°C)
    - CR1206: 0.25 W (70°C)
    - 工作温度范围:-55°C至+155°C,负载降额至+155°C时为0。
    - 最大工作电压:
    - CR0603: 75 V
    - CR0805: 150 V
    - CR1206: 200 V
    - 最大过载电压:
    - CR0603: 150 V
    - CR0805: 300 V
    - CR1206: 400 V
    - 电阻范围:1 ohm 至 20M ohms,容差分为±1% 和 ±5%。
    - 额定/最大电流:
    - CR0603: 1 A / 2.5 A
    - CR0805: 2 A / 5 A
    - CR1206: 2 A / 5 A
    - 尺寸规格(以毫米和英寸表示):
    - CR0603: L 1.60 ± 0.10 (0.063 ± 0.004),W 0.80 ± 0.10 (0.031 ± 0.004),H 0.45 ± 0.10 (0.018 ± 0.004)
    - CR0805: L 2.00 ± 0.15 (0.079 ± 0.006),W 1.25 ± 0.15 (0.049 ± 0.006),H 0.50 ± 0.10 (0.020 ± 0.004)
    - CR1206: L 3.20 ± 0.25 (0.126 ± 0.010),W 1.60 ± 0.15 (0.063 ± 0.006),H 0.60 ± 0.15 (0.024 ± 0.006)

    产品特点和优势


    - RoHS合规:符合欧盟环保标准,适用于广泛的电子设备制造。
    - 严格公差控制:底部电极宽度控制严格,保证电阻的精确度。
    - 适合多种焊接工艺:支持各种类型的焊接过程,方便集成到不同的PCB生产流程中。
    - 三层层接触工艺:带有镍屏障,防止溶解并提供优异的可焊性。
    - 纸带包装:适用于自动放置,提高生产效率。

    应用案例和使用建议


    这些电阻被广泛应用于各种电路设计中,特别是在需要高精度和稳定性的应用场合。例如,在电源管理、信号处理、模拟电路等场景中发挥关键作用。建议在选择这些电阻时,要根据具体的应用需求,确保电阻的额定功率、工作温度等参数与实际应用匹配。

    兼容性和支持


    - 与其他元件的兼容性:这些电阻与常见的PCB板和其他标准元件兼容,易于集成到现有的系统中。
    - 厂商支持:制造商提供详细的技术文档和支持服务,帮助客户在使用过程中解决问题。

    常见问题与解决方案


    - 问题1:焊接过程中出现不良焊点
    - 解决方案:检查焊接温度和时间设置,确保符合规定的焊接曲线。
    - 问题2:长时间运行后电阻值变化
    - 解决方案:定期进行性能测试,确认是否满足应用需求。必要时重新校准或更换。
    - 问题3:过载损坏
    - 解决方案:确保负载不超过规定的最大过载电压,使用合适的保护措施。

    总结和推荐


    综上所述,CR0603、CR0805和CR1206系列贴片电阻具有高精度、良好的热稳定性、宽工作温度范围和多样的封装尺寸,适用于广泛的工业和商业应用。鉴于其出色的表现和广泛的适用性,强烈推荐在需要高性能电阻的应用场景中使用这些产品。

CR0805-FX-9091ELF参数

参数
电阻值 9.09KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0805-FX-9091ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0805-FX-9091ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0805-FX-9091ELF CR0805-FX-9091ELF数据手册

CR0805-FX-9091ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0265 ¥ 0.2235
100+ $ 0.0173 ¥ 0.1458
500+ $ 0.0138 ¥ 0.1166
1000+ $ 0.0104 ¥ 0.0875
5000+ $ 0.0066 ¥ 0.0558
10000+ $ 0.0044 ¥ 0.0372
库存: 32798
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
