CR0402-FX-1332GLF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 13.3KΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ET-4153631
供应商: 海外现货
标准整包数: 10

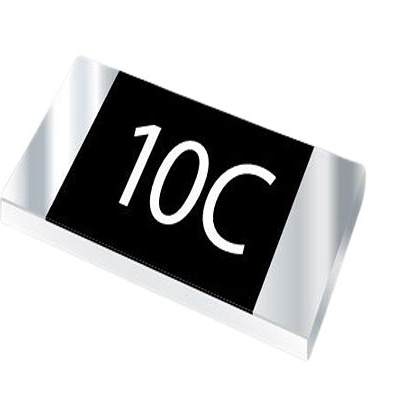

BOURNS 贴片电阻 CR0402-FX-1332GLF

CR0402-FX-1332GLF概述

    CR Series - Thick Film Chip Resistors

    产品简介


    CR系列厚膜芯片电阻是电子元器件中的重要组成部分,主要应用于各类电路板上,提供精确的电阻值以满足不同应用的需求。这些电阻具有高精度和稳定性,能够在多种工作环境中保持稳定的性能。主要功能包括电流限制、电压分配、信号处理等。广泛应用于消费电子产品、工业控制、通讯设备、汽车电子等领域。

    技术参数


    - 功率等级:
    - CR01005:1/32 W(@ 70 °C)
    - CR0201:1/20 W(@ 70 °C)
    - CR0402:1/16 W(@ 70 °C)
    - CR0603:1/10 W(@ 70 °C)
    - CR0805:1/8 W(@ 70 °C)
    - CR1206:1/4 W(@ 70 °C)
    - CR2010:1/2 W(@ 70 °C)
    - CR2512:1 W(@ 70 °C)
    - 工作温度范围:
    - CR01005, CR0201:-55 °C to +125 °C
    - CR0402 to CR2512:-55 °C to +155 °C
    - 最大工作电压:
    - CR01005:15 V
    - CR0201:30 V
    - CR0402:50 V
    - CR0603:75 V
    - CR0805:150 V
    - CR1206:200 V
    - CR2010:200 V
    - CR2512:200 V
    - 最大过载电压:
    - CR01005:30 V
    - CR0201:50 V
    - CR0402:100 V
    - CR0603:150 V
    - CR0805:300 V
    - CR1206:400 V
    - CR2010:400 V
    - CR2512:400 V
    - 电阻容差:
    - ±1 %, ±5 %
    - 温度系数:
    - ±100 ppm/°C(对于某些特定电阻范围)
    - ±200 ppm/°C(对于某些特定电阻范围)
    - ±300 ppm/°C(对于某些特定电阻范围)
    - ±400 ppm/°C(对于某些特定电阻范围)

    产品特点和优势


    CR系列厚膜芯片电阻具备多种独特功能和优势:
    - RoHS合规:所有型号均符合RoHS指令要求,环保且适用于各种行业标准。
    - 紧公差底部电极宽度:保证了电阻值的高度一致性。
    - 1%和5%容差选项:满足不同应用场景下的需求。
    - 三层终止工艺:镍屏障防止电解和提供优异的焊锡性。
    - 带卷包装:方便自动化生产线使用。

    应用案例和使用建议


    CR系列电阻在多个应用中表现优异,例如消费电子、工业控制系统和通信设备等。以下是一些具体的应用场景:
    - 消费电子产品:手机、平板电脑等小型设备,对尺寸要求严格,CR系列可有效减少空间占用。
    - 工业控制系统:需要高度稳定性的工业自动化设备,如PLC、传感器等,CR系列可以确保长期工作的稳定性。
    - 通信设备:在电信基础设施中,需要高可靠性和抗干扰能力,CR系列可以提供优秀的性能表现。
    使用建议:
    - 在高温环境下工作时,建议选择CR0402及以上的型号,因为它们的工作温度范围更广。
    - 在需要高精度电阻的情况下,推荐使用±1%容差的型号。
    - 对于大批量生产,建议采用CR2010或CR2512型号,因为它们提供了较大的功率等级。

    兼容性和支持


    CR系列厚膜芯片电阻具备良好的兼容性,易于与其他电子元器件集成。制造商提供全面的技术支持和维护服务,确保用户在应用过程中获得最佳性能。

    常见问题与解决方案


    1. 问题:在高温下电阻值漂移
    - 解决方案:选择温度系数较低的型号,如CR0402及以上型号。

    2. 问题:焊接时电阻容易损坏
    - 解决方案:严格按照制造商提供的焊接曲线进行操作,确保焊接过程的温度和时间符合要求。

    3. 问题:电阻值不稳定
    - 解决方案:在高温和湿度环境中使用时,建议选择耐潮湿性能好的型号,如CR0201及以上型号。

    总结和推荐


    CR系列厚膜芯片电阻凭借其紧凑的设计、出色的稳定性和广泛的适用范围,在电子元件市场中脱颖而出。无论是在消费电子产品、工业控制系统还是通信设备中,CR系列都能表现出卓越的性能。鉴于其多种优势和广泛的应用场景,强烈推荐在设计和制造过程中使用CR系列电阻。

CR0402-FX-1332GLF参数

参数
电阻值 13.3KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0402-FX-1332GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0402-FX-1332GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0402-FX-1332GLF CR0402-FX-1332GLF数据手册

CR0402-FX-1332GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0047 ¥ 0.0401
2500+ $ 0.0032 ¥ 0.0273
5000+ $ 0.0026 ¥ 0.0217
10000+ $ 0.0022 ¥ 0.0182
50000+ $ 0.0019 ¥ 0.0158
100000+ $ 0.0016 ¥ 0.0133
库存: 10848
起订量: 1250 增量: 0
交货地:
最小起订量为:500
合计: ¥ 20.05
