首页  >  产品百科  >  CR0805-FX-1962ELF

CR0805-FX-1962ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 19.6KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 652-CR0805FX-1962ELF
供应商: Mouser
标准整包数: 1

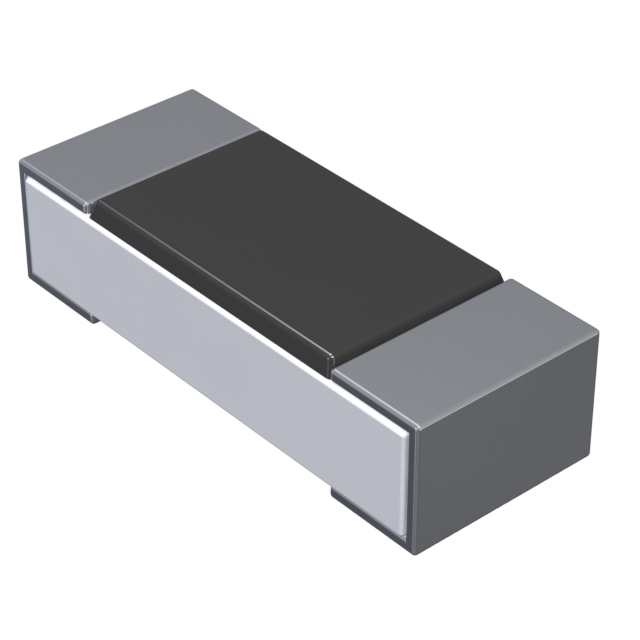

BOURNS 贴片电阻 CR0805-FX-1962ELF

CR0805-FX-1962ELF概述

    Bourns Chip Resistors: CR0603/CR0805/CR1206 技术手册

    1. 产品简介


    Bourns 的CR0603/CR0805/CR1206 贴片电阻是一款符合RoHS标准的小型芯片电阻,适用于多种类型的焊接工艺。这些电阻器广泛应用于消费电子、通信设备、工业控制、医疗设备等领域。

    2. 技术参数


    - 功率额定值(70°C)
    - CR0603: 0.10 W
    - CR0805: 0.125 W
    - CR1206: 0.25 W
    - 工作温度范围
    - -55°C 到 +155°C
    - 最大工作电压
    - CR0603: 75 V
    - CR0805: 150 V
    - CR1206: 200 V
    - 最大过载电压
    - CR0603: 150 V
    - CR0805: 300 V
    - CR1206: 400 V
    - 阻值范围
    - 1 Ω 至 20 MΩ
    - 额定/最大电流
    - CR0603: 1 A / 2.5 A
    - CR0805: 2 A / 5 A
    - CR1206: 2 A / 5 A

    3. 产品特点和优势


    - 环保材料:符合RoHS标准,确保环境友好。
    - 高性能:功率额定值高,可在极端环境下稳定工作。
    - 可靠的焊接工艺:适合所有类型的焊接过程,三层次接触工艺能防止渗漏并提供出色的焊锡性。
    - 精确度高:底部电极宽度精度高,确保精确的阻值控制。
    - 自动化兼容:采用纸带包装,适合自动贴装。

    4. 应用案例和使用建议


    - 消费电子:用于手持设备和智能手表等设备的电源管理电路中。
    - 通信设备:在手机、路由器等设备的信号调理电路中起到关键作用。
    - 工业控制:在复杂的工业控制系统中,用于电压调节和电流限制。

    建议用户根据具体应用场景选择合适的型号,例如,在需要较高功率处理能力的应用中,应选择CR1206型号。

    5. 兼容性和支持


    这些电阻器与其他电子元器件具有良好的兼容性,适用于大多数标准装配线。制造商提供了详细的技术支持,包括在线文档和专业服务团队。

    6. 常见问题与解决方案


    - 问题1:过载时电阻器损坏
    - 解决方案:确保负载不超过额定值,遵循手册中的测试规范进行验证。
    - 问题2:阻值偏差大
    - 解决方案:在具体应用前进行性能验证,确保阻值在允许范围内。

    7. 总结和推荐


    Bourns CR0603/CR0805/CR1206 贴片电阻具有高可靠性、广泛的适用范围和出色的性能表现。其环保特性和高度的兼容性使其成为众多电子设备的理想选择。我们强烈推荐这些电阻器作为关键组件在各种电子设备中使用。

CR0805-FX-1962ELF参数

参数
电阻值 19.6KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0805-FX-1962ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0805-FX-1962ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0805-FX-1962ELF CR0805-FX-1962ELF数据手册

CR0805-FX-1962ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.038 ¥ 0.3207
100+ $ 0.0207 ¥ 0.1749
500+ $ 0.0173 ¥ 0.1458
1000+ $ 0.0092 ¥ 0.0777
5000+ $ 0.0046 ¥ 0.0389
10000+ $ 0.0033 ¥ 0.0279
库存: 36976
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
