CR0603-JW-106ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 10MΩ ±5% 100mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 2908350
供应商: 海外现货
标准整包数: 10

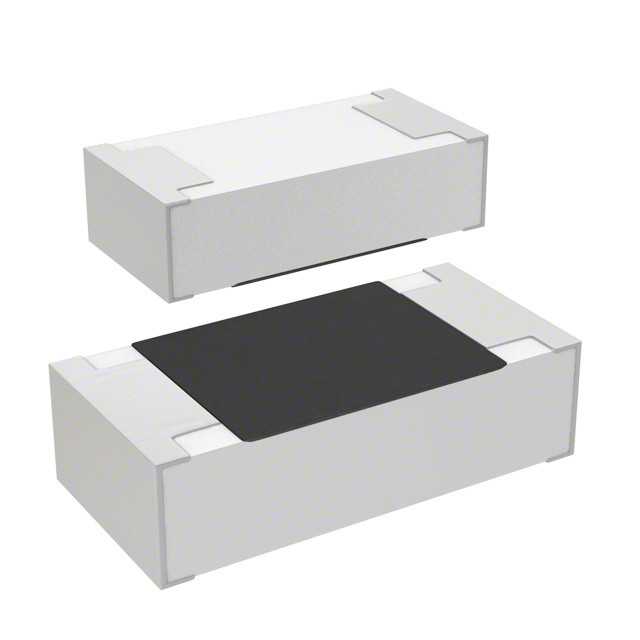

BOURNS 贴片电阻 CR0603-JW-106ELF

CR0603-JW-106ELF概述

    Bourns Chip Resistors: CR0603, CR0805, and CR1206

    1. 产品简介


    基本介绍:
    Bourns的CR0603、CR0805和CR1206系列是表面贴装(SMD)芯片电阻器,广泛应用于消费电子、通信设备、工业自动化等领域。这些电阻器具有多种阻值和公差等级,适用于需要高可靠性的场合。

    2. 技术参数


    - 工作温度范围: -55°C 至 +155°C
    - 额定功率:
    - CR0603: 0.10 W (70°C)
    - CR0805: 0.125 W (70°C)
    - CR1205: 0.25 W (70°C)
    - 最大工作电压:
    - CR0603: 75 V
    - CR0805: 150 V
    - CR1205: 200 V
    - 最大过载电压:
    - CR0603: 150 V
    - CR0805: 300 V
    - CR1205: 400 V
    - 阻值范围:
    - 1 Ω 至 20 MΩ
    - 温度系数(TCR):
    - ±100 PPM/°C (1 Ω 至 1 MΩ)
    - ±200 PPM/°C (10 Ω 至 10 MΩ)
    - ±400 PPM/°C (1 MΩ 至 20 MΩ)
    - 零欧姆跳线: <0.05 Ω
    - 额定/最大电流:
    - CR0603: 1 A / 2.5 A
    - CR0805: 2 A / 5 A
    - CR1205: 2 A / 5 A

    3. 产品特点和优势


    - RoHS合规: 符合RoHS标准,适用于无铅焊接。
    - 紧密的下电极宽度公差: 保证了更高的稳定性和一致性。
    - 三层接触工艺: 采用镍屏障防止溶解并提供出色的可焊性。
    - 自动放置包装: 纸带装于托盘上,方便自动化设备拾取。

    4. 应用案例和使用建议


    典型应用:
    - 消费电子
    - 通信设备
    - 工业自动化设备
    - 汽车电子
    使用建议:
    - 在设计电路时考虑温度系数对阻值变化的影响,尤其是在高温环境下。
    - 为了确保最佳性能,在组装前进行详细的性能测试。
    - 使用推荐的焊接曲线,以获得最佳的焊接质量和可靠性。

    5. 兼容性和支持


    - 兼容性: 这些电阻器可以与其他标准表面贴装元件兼容,但具体兼容性需根据实际应用验证。
    - 支持和服务: 用户可以通过Bourns官方网站获取技术支持和最新数据表。对于汽车应用,Bourns提供了专门的应用指导和支持。

    6. 常见问题与解决方案


    - 问题: 阻值漂移较大。
    - 解决方案: 检查工作温度范围是否超出额定范围,重新校准或更换适合更高温度范围的产品。

    - 问题: 焊接后发现引脚脱落。
    - 解决方案: 检查焊接工艺是否正确,使用合适的焊接曲线进行焊接。如果问题依然存在,可能需要更换新的电阻器。

    7. 总结和推荐


    综合评估:
    - 优点: 高可靠性、符合RoHS标准、广泛适用范围。
    - 缺点: 较高的温度系数可能导致阻值变化,需要仔细选择阻值范围。
    - 推荐: 强烈推荐用于各种高可靠性和无铅焊接需求的场合。对于对温度稳定性有严格要求的应用,建议额外测试和验证。
    通过以上分析,Bourns的CR0603、CR0805和CR1206系列电阻器以其卓越的性能和广泛的适用性成为市场上的一款优质选择。

CR0603-JW-106ELF参数

参数
电阻值 10MΩ
精度 ±5%
额定功率 100mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0603-JW-106ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0603-JW-106ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0603-JW-106ELF CR0603-JW-106ELF数据手册

CR0603-JW-106ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
