RLB0712-100KL

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 16MHz 1.1A 20@2.52MHz 10μH 70mΩ ±10% 垂直安装,通孔安装 6.7mm(长度)*11mm(高度)
供应商型号: UA-RLB0712-100KL
供应商: 海外现货
标准整包数: 1

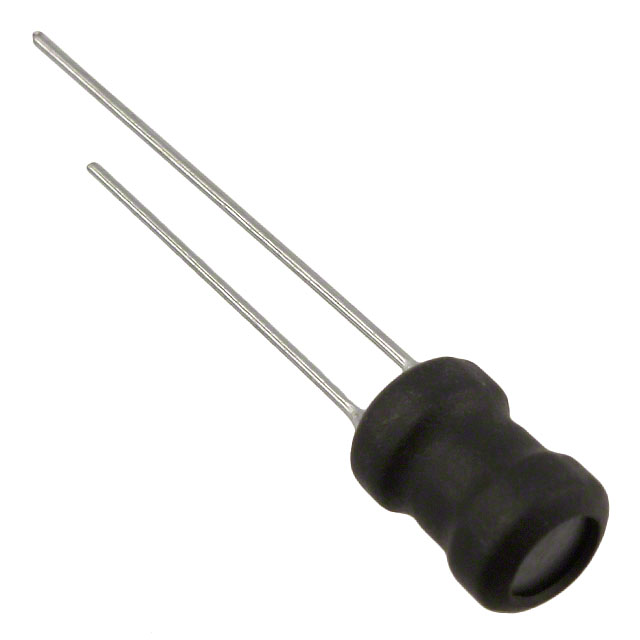

BOURNS 插件电感 RLB0712-100KL

RLB0712-100KL概述

    RLB Series Radial Lead Inductors:产品介绍及技术手册

    产品简介


    RLB系列径向引线电感器是由Bourns公司生产的一系列高性能电感器。这些电感器提供四种不同的型号(RLB0608, RLB0812, RLB1014, RLB0712, RLB0912, RLB0914, RLB1314),每种型号具有不同的电感值范围。它们的主要功能是调节电路中的电流和电压,广泛应用于电源、DC/DC转换器以及一般的电子设备中。该系列产品以其高电流额定值和E12系列的广泛选择而著称。

    技术参数


    RLB系列径向引线电感器的技术规格如下:
    | 参数 | 描述 |

    | 工作温度 | -40°C 至 +125°C |
    | 存储温度 | -40°C 至 +125°C |
    | 湿度敏感等级 | 1级 |
    | 电气特性 | 核心材料为铁氧体DR磁芯,线材为镀锡铜线,终端为铜/锡材质 |
    | 封装 | 采用可收缩套管封装,耐温125°C,600V |
    | 尺寸 | 各型号尺寸参见下表 |
    | 型号 | 长(mm) | 宽(mm) | 高(mm) | 内径直径(mm) | 电感范围(µH) |
    |
    | RLB0608 | 5.0 | 6.5 | 28.0 | 20.0 | 1.0 µH - 2200 µH |
    | RLB0812 | 6.7 | 10.0 | 25.0 | 18.0 | 47 µH - 47 mH |
    | RLB1014 | 8.7 | 12.0 | 25.0 | 18.0 | 100 µH - 82 mH |
    | RLB0712 | 6.7 | 10.0 | 25.0 | 18.0 | 10 µH - 560 µH |
    | RLB0912 | 8.7 | 10.0 | 5.0 | 5.0 | 1.5 µH - 1000 µH |
    | RLB0914 | 8.7 | 12.0 | 25.0 | 18.0 | 3.3 µH - 1000 µH |
    | RLB1314 | 11.7 | 12.0 | 15.0 | 2.5 | 3.3 µH - 47 µH |

    产品特点和优势


    - 多种型号选择:提供四种不同的型号,适用于各种电路需求。
    - 高电流额定值:适用于高电流电路,提供更稳定和可靠的电流管理。
    - 符合RoHS标准:确保环保合规性,适用于绿色电子产品的制造。
    - E12系列:广泛的电感值选择,适用于各种应用场景。
    - 良好的电气性能:具有较高的品质因数(Q)和较低的直流电阻(RDC)。

    应用案例和使用建议


    - 电源系统:作为储能元件,帮助稳定电压输出,减少波动。
    - DC/DC转换器:用于调整和滤波输入电压,提高效率。
    - 一般用途:可用于任何需要电感作用的电路中,例如EMI滤波器等。
    使用建议:
    - 在高温环境下使用时,确保留有足够的散热空间,以避免过热。
    - 根据具体应用要求选择合适的电感值,确保满足电路设计的稳定性需求。
    - 由于该产品在高电流条件下表现优异,建议用于需要稳定电流供应的场合。

    兼容性和支持


    - 兼容性:该产品可以与其他电子元器件和设备良好配合,适用于大多数标准电路板。
    - 技术支持:Bourns公司提供全面的技术支持和售后保障,包括产品手册、技术咨询和故障排查服务。

    常见问题与解决方案


    - 问题一:产品在高温环境中出现性能下降。
    - 解决方案:确保周围环境通风良好,或者添加适当的散热装置,如散热片或风扇。

    - 问题二:电感值超出预期变化。
    - 解决方案:检查是否有外力影响,如振动或冲击。确保安装时固定牢固。

    总结和推荐


    综上所述,RLB系列径向引线电感器凭借其高电流额定值、广泛的电感值选择和优良的电气性能,在多个应用领域表现出色。对于追求高品质和可靠性的电子产品制造商而言,它是一个值得信赖的选择。因此,我们强烈推荐使用这款产品,特别是在高电流电路和电源管理领域。

RLB0712-100KL参数

参数
Q值 20@2.52MHz
测试频率 1KHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) 16MHz
容差 ±10%
直流电阻(DCR) 70mΩ
额定电流 1.1A
长*宽*高 6.7mm(长度)*11mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

RLB0712-100KL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

RLB0712-100KL数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS RLB0712-100KL RLB0712-100KL数据手册

RLB0712-100KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
